临时用电施工方案.docx

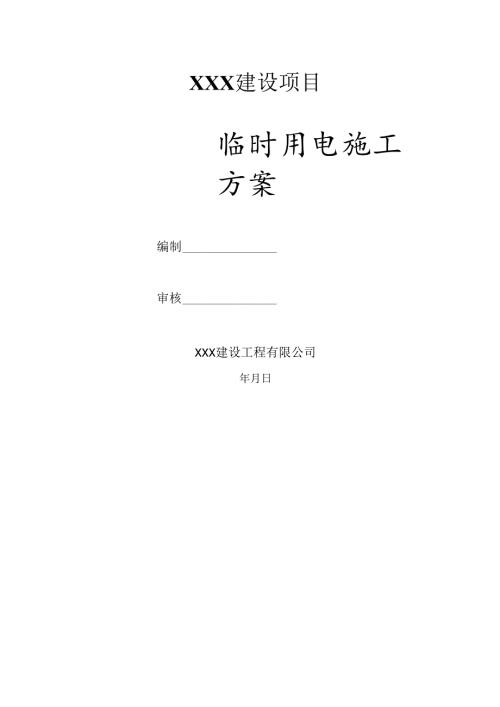

XXX建设项目临时用电施工方案编制审核XXX建设工程有限公司年月日一、设计依据1二、工程概况1三、系统设置1四、配电设计2五、负荷计算4六、电缆电线及开关选择6七、临时用电搭设的具体要求和措施8八、临时用电管理29九、安全技术措施和电气防火、防雷措施30临时用电施工方案一、设计依据1、£国家现行主要标准及法规：2,G民用建筑电气设计规范3JGJ16-2018：3、6建筑物防备设计规范GB50057-942022年版：4、供配电系统设计规范GB50052-2021：5、E建筑抗酸设计规范(GB50011-2010)(2016年版)：6、G汽车库设计防火规范GB50067-2014年版：7、6建筑物电了信息防雷技术规范GB50343-2012；8、£建筑照明设计标准2GB50034-2020年版：二、工S概况1、项目名称：2、建设地点：3、建设单位：4、监理单位：5、施工单位：6、勘察单位：7、设计单位：8、监督单位：9、工程简介：总建筑面积45240.82nr,共12栋，其中垃圾房建筑面积20m2,地上一层，高度4.35m；门卫房-、门卫房二，建筑面积分别都16.48m2,高度4.35m.地上一层：1#厂房建筑面积7112.80m2，地上一层，高度12.15m：2#厂房建筑面积5415.75m2,地上一层，高度12.15m；6#厂房建筑面积5956.2611,地上一层，高度12.15m：7#厂房建筑面积881.52m2,地上一层，高度12.15m；8#综合楼建筑面积5445.96m-,地上4层，高度17.55m：9#厂房建筑面积980.20m2,地上一层，高度12.15m：10#厂房建筑面积6211.76m,地上一层，高度12.15m：11#厂房建筑面积1213.51m2,地上一层，高度12.15m；12#科研楼建筑面枳1669.10n,地上4层,高度17.35m：结构类型均为钢结构。建筑的类别为多层工业建筑。用地主入口位于北侧；设计使用年限50年；建筑物耐火等级二级，屋面防水等级I级,抗震设防烈度8度0.2g,正负标高厂房为-1.8m,基础开挖深度-1.8m：8#综合楼及12#科研楼为25m,基础开挖深度25m。2、建筑防火为多层公共建筑类，耐火等级为地Jt二级：3、建筑结构安全等级为二级，4、工程抗震设防烈度等级为8级；5、基础睑为C30,堪础蛰层为C20；6、钢塑门窗,中空玻璃无色,铝合金门窗采用70系列型钢材，壁厚Mm»,6mm玻璃：2、甲方电源情况甲方供应的电源为380V/220V.该电源位于甲方办公室后面，距新建楼80米。三、系统设置1、配电方式1）采用放射式和树干式相结合的配电方式，对负荷比较大的配电点用单独回路配电，对负荷较远又比较小的配电点上的分箱采用树干式配电方式，一路线上带的分配电箱数优一般为2-3个.2）由分配电箱到设备开关箱配线采用放射式及链式配线，武要负荷采用放射式单路直配，较小负荷采用链式配线，每路链接设备不超过5台，总容量不超过IOkW.2,系统接地形式本工程甲方供应的电源为三相四线，故保护零线（PE线）由电源进线的零线重复接地处引出，形成同部TN-S接零保护系统.电源进线的零线重组接地采取在总配电箱处设置.角钢（长2米）垂直接地体，并在配电系统的中间及未端处做重:复接地，其接地电阻均应小于10欧姆。树干上的各分配电箱在中间及最后一个分配电箱处，其接地电阻应小于IO欧妮。其他机械设备按规定做保护接零或防雷接地.3,电气设备设置1）采用三级配电二被保护的方式.2）总配电箱内的总开关采用隔高开关，负荷侧设总漏电保护器：同时设置各分路断路器。3）各分配电箱内分别设置一个箱内息隔离开关及各分路漏电保护器。4）各设备开关箱内配置设备隔离开关和漏电保护器。5）所有隔离开关均用闸刀开关：所有漏电保护器均为自动型开关，具备短路、过载、漏电保护功能.四、配电设计1、平面布置根据现场实际情况，由总配电箱分出五个回路，即：第一回路沿建筑物北侧由东至西架空附设.主要为钢筋加工制作场、碎搅拌站、物料提升机、砂浆搅拌机、木料加工场设备及照明提供电源：第二网路沿建筑物东例由北至南架空附设，主要为物料提升机、砂浆搅拌机及照明提供电源：第：.网路为临时设施照明I3路：第四回路为备用回路。2、线路敷设A、由甲供电源点到总配电箱用电缆埋地敷设。B、总配电箱到分配电箱分配电箱到各开关箱用绝缘线架空敷设。C、分配电箱到开关箱及开关箱到各用电设备用橡套电缆埋地敷设。D、各楼乂内的分配电箱及活动配电箱用橡套电缆沿井道架空敷设。E,照明回路用橡套电缆从就近的分配电箱中引出架空敷设。3、配电箱布巴A、息配电箱设在甲供电源的附近，在施工现场内的东北角。B、分配电箱设在用电设备相对集中的地方，开关箱与分配电箱的距离不超过30m。C、开关箱设在与其控制的设备的距离不超过3m的地方.D、各楼层内的分配电箱：在一层各设置一个分配电箱。4、回路配电设置A、总配电箱（PO）总配电箱内设置个总开关及个总漏电保护开关,并由总漏电保护开关引出五个回路：B、第一回路（1.1.）第一回路设置四个分配电箱。1#配电箱（P1.）设在建筑物西北角，为1#物料提升机（J1）、砂浆搅拌机（SJ1.）,木工圆盘锯、照明及一区楼层活动配电箱提供电源；2#配电箱（P2）设在碎搅拌站旁，为能搅拌站、2#物料提升机（J2）、砂浆搅拌机（SJ2）、照明及二区楼层活动配电箱提供电源：3#配电箱（P3）设在三区建袁物西北角,为3#物料提升机U3）、砂浆搅拌机（SJ3）、照明及-E楼以活动配电箱提供电源：4#配电箱（P4）设在钢筋加工制作场旁，为钢筋冷拉卷扬机、切断机、叁曲机、对焊机和照明提供电源。C、第二回路（1.2）第二回路（1.2）设置一个分配电箱。5#配电箱（P5）在建筑物东南角，为4#物料提升机（J4）、砂浆搅拌机（SJ4）、照明及四区楼层活动配电箱提供电源。E、第三回路（1.4）：8#配电箱（P8）设置在项目部办公区旁。Fx第四回路（15）：为备用回路.五、负荷计算1、第一回路用电设备负荷计算表序号设釜名称设备功率（设备容量）台数需要系数KX功率因数COStg额定暂栽率n有功功率PskW）无功功率Qc（kvar）1钢筋切断机2.2kW10.820.860.S932.21.302钢筋弯曲机3.OkW10.820.870.5673.01.703钢筋冷拉机7.5kW10.80.760.8557.56.414电焊机42kVA10.80.621.2260.629.236.96S砂浆搅拌机5.OkW30.70.71.0217.357.506磴搅拌机15.0kW10.890.850.6215.09.307插入式震动器2.2kW60.10.451.9840.591.188平板震动器3.OkW20.10.451.9840.270.549电焊机76kVA20.650.61.33471.1890.0910木工圆盘锯3.OkW40.50.61.3343.64.8011高压钠灯I-OkW3110O3.0012碘铛灯1.0kW100.81.008.0013合计161.92171.042、第二回路用电设备负荷计算表号序设备名称设备功率(设备容量)需要系;数KX功率因数COStg<1>额定智载率n有功功率Ps(kW)无功功率Qc(kvar)1砂浆搅拌机5.OkW0.60.790.7765.03.882碘铝灯1.OkW0.81.0O4O3合计16.510.293,第三回路用电设备负荷计算表序号序号设备名称设备功率(设备容量)台数电机效率Q功率因数costg额定暂数率n有功功率PskW)无功功率Qc(kvar)1卷扬机电机22kW10.850.71.0210.252222.262行走机构电机7.5kW20.760.691.0490.251515.743回转机构电机3.5kW10.710.730.9360.253.53.284变幅装置电机7.5kW10.850.71.0210.257.57.875合计4849.154、第四回路用电负荷计算按IOkW计算。六、电线电境及开关选择1、息开关及其电源线1)总负荷计算PZ=KZEPCi=0.8.(161.92+16.5+48+10)=189.14(kW)QZ=KQci=0.8*(171.04+10.29+49.15)=184.38(kvar)SZ=(P2ci+Q2c1.)1.Z2=(189.142+184.382)1/2=264.14(kVA)cos=PZ/SZ=189.1464.14=0.72Iz=PZ/(312Uncos)=189.1V(3V2,0.38*0.72)=399.13（八）2)根据负荷计算，总开美选用闸刀开关,其额定电流In=荷0A：总漏电保护开关选用DZ201.500/3N300型自动开关，其漏电动作电流K)OmA,漏电动作时间0.2S；电源线选用YC315O+1*9S穿钢管埋地敷设。2、第一回路干线负荷计算P1.=0.84161.92=129.54<kW)Q1.=0.8*171.04=136.83(kvar)S1.=(129.542+136.832)1/2=188.42(kVA)cos=129.5V1.88.42=0.69I1.=129.5«(3V2*0.38*0.69)=285.25（八）(2)根据负荷计算,该回路开关选用DZ20-600/3300型自幼开关，其额定电流n=400A,1.s=2400A;导线选用BV312O+2"O架空敷设.3、第二回路干线负荷计算P2=0.8*16.5=13.2(kW)Q2=0.8*10.92=8.74kvar)S2=(13.22+8.742)V2=15.83CkVA)cos=13.yi5.83=0.8312=13.2/(3172*0.38*0.83)=24.16A根据负荷计算,该回路开关选用DZ15-40a901型自动开关，其额定电流1.n=32A;导线选用YC3*10+2*6埋地敷设。4、第三回路干线负荷计算P3=0.8*48=38.4(kW)
