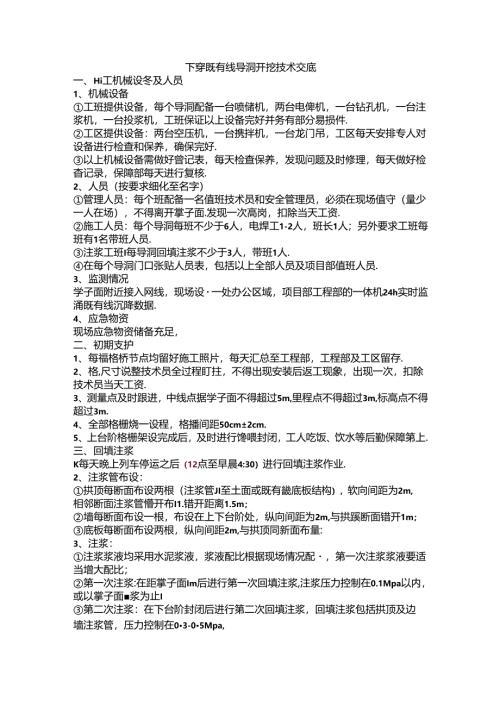

下穿既有线导洞开挖技术交底一、Hi工机械设冬及人员1、机械设备工班提供设备，每个导洞配备一台喷储机，两台电俾机，一台钻孔机，一台注浆机，一台投浆机，工班保证以上设备完好并务有部分易损件.工区提供设备：两台空压机，一台携拌机，一台龙门吊，工区每天安排专人对设备进行检查和保养，确保完好.以上机械设备需做好曾记表，每天检查保养，发现问题及时修理，每天做好检杳记录，保障部每天进行复核.2、人员（按要求细化至名字）管理人员：每个班配备一名值班技术员和安全管理员，必须在现场值守（量少一人在场），不得离开掌子面.发现一次高岗，扣除当天工资.施工人员：每个导洞每班不少于6人，电焊工1-2人，班长1人；另外要求工班每班有1名带班人员.注浆工班I每导洞回填注浆不少于3人，带班1人.在每个导洞门口张贴人员表，包括以上全部人员及项目部值班人员.3、监测情况学子面附近接入网线，现场设一处办公区域，项目部工程部的一体机24h实时监涌既有线沉降数据.4、应急物资现场应急物资储备充足，二、初期支护1、每福格桥节点均留好施工照片，每天汇总至工程部，工程部及工区留存.2、格,尺寸说整技术员全过程盯拄，不得出现安装后返工现象，出现一次，扣除技术员当天工资.3、测量点及时跟进，中线点据学子面不得超过5m,里程点不得超过3m,标高点不得超过3m.4、全部格栅烧一设程，格播间距50cm±2cm.5、上台阶格栅架设完成后，及时进行馋喂封闭，工人吃饭、饮水等后勤保障第上.三、回填注浆K每天晚上列车停运之后（12点至早晨4:30）进行回填注浆作业.2、注浆管布设：拱顶每断面布设两根（注浆管JI至土面或既有畿底板结构），软向间距为2m,相邻断面注浆管懵开布I1.错开距离1.5m；墙每断面布设一根，布设在上下台阶处，纵向间距为2m,与拱蹊断面错开1m；底板每断面布设两根，纵向间距2m,与拱顶同新面布量:3、注浆：注浆浆液均采用水泥浆液，浆液配比根据现场情况配，第一次注浆浆液要适当增大配比；第一次注浆:在距掌子面Im后进行第一次回填注浆,注浆压力控制在0.1Mpa以内，或以掌子面浆为止I第二次注浆：在下台阶封闭后进行第二次回填注浆，回填注浆包括拱顶及边墙注浆管，压力控制在03-05Mpa,复注浆：每天晚上进行回填注浆，根据监制情况选界部位及注浆压力；注浆过程中要保证实茶采集监制数据，采集频率控制在Imin以内，如果现场数据反应比较灵敏，则需要相应调整数据采集频率I工程部李良伟及工区高志Ji负责回填注浆的相关工作，包括每天数据采集，注浆弁数调整，信息收集等；四、抬升注浆1、注浆时间每天晚上12点至早晨4:30,2、抬升注浆是应急措施，一旦茶工中既有线沉降超过1.5mm或沉降速率控制不住时，即启动该措施，该措施实施负责人为宋文波和李兆超；3、注浆管布设：针对沉降部位，自导洞边墙打入便面土体，长度控制在管墙部距既有线底板051.m左右，注浆管角度根据需要设置，注浆管端部要保护好，确保注浆效果14、注浆：抬升注浆是针对性注浆，可能一次注一个点，也可能注多个点，MX中同时随时观察监测数据，及时调整注浆压力等弁数I五、深孔注装1、注浆时间每天晚上12点至早晨4:30,2、深孔注浆前挂网封闭掌子面，厚度不小于10cm.3、深孔注浆每循环长度控制在8m左右，注浆浆液为水泥浆液，浆液比例适当增加，注浆压力根据监测数据控制，不宜超过IMpa1.4、深孔注浆每循环掌子面布孔45根，距格梯向内05m布；5、注浆过程中要保证实施采集监窝数据，采集频率控IM在Imin以内，如果现场数据反应比较艮敏，则需要相应调整数据采集率I6、工程部李良伟及工区高志鹏负责深孔注浆的相关工作，包括每天数据采集,注浆弁数调整I上下台阶法兰深孔注浆容易顶变形，法兰帮焊钢筋加固中间及导洞间深孔注浆巡视既有线结构内？深孔注浆与注浆工班沟通好，注意注浆速度控制，防止高档位压力表改到注浆管出浆口附近，保证压力表完好保证格也加工尺寸，保证格梯加工厂格樨加工质:有保证掌握地质信息随时检查格*架设等篦工质量，黑朦施工全过程管理人员与施工队伍保持麓工默契，配合不到位的能工人员一律退场
