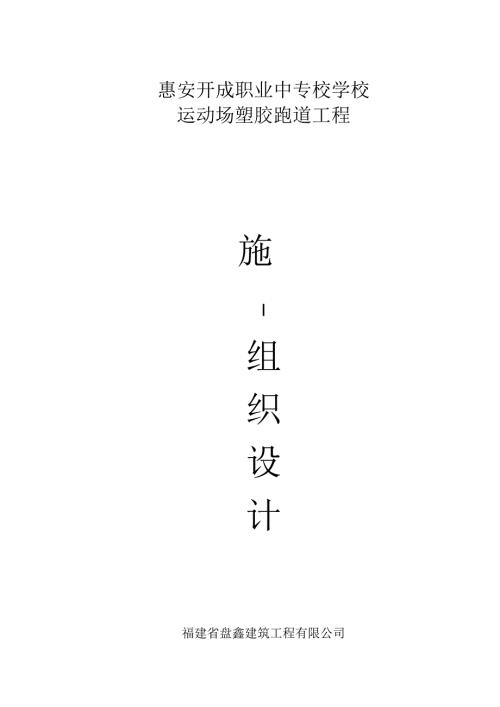

惠安开成职业中专校学校运动场塑胶跑道工程施I组织设计福建省盘鑫建筑工程有限公司2011年08月26日第一章、工程概况02第二章、施工部署03第三章、施工目标06第四章、主要项目施工方案07第五章、施工进度计划及保证措施25第六章、保证质量措施28第七章、保证安全措施30第八章、文明施工现场措施35第九章、工程拟投入的主要施工机械设备37第十章、工程拟投入的主要物质进场计划38第十一章、工程拟投入的主要劳动力进场计划39第十二章、施工进度计划表40第十三章、施工总平面布置图40第一章工程概况一、工程简况：本工程系新建400米标准田径场工程，田径场长400米，半径36.5米，直道8道，弯道为8道，道宽1.22米，宜.段长冽,45米。跑道结构采用混合型塑胶面层，厚度为13考米(加厚区20mm).塑胶跑道标准画线；足球场采用人造规格为50mm人造草坪，露草15e;跑道南北半圆区为投掷区和跳远区，跑道内周圈布置排水沟，跑道外周圈布置碎道牙：外国广场采用300X300X40mm广场科铺面。本工程的重难点如下：1、本工程难点为室外400米胞道体育场，圆弧圆曲半径较大，施工测量较难。2、基层大面积险浇筑，防开裂、平整度及排水坡度控制难。3、基层施工的密实度要求高。二、编制依据：1、现场踏勘场情况2、施工合同、招标文件、图纸3、蝌胶场地及足球场监收规范4,吸塑胶跑道GB/T14833-935、城镇道路工程施工与质量验收规范CJJ1-20086、限公路沥青路面设计规范JTG-1.)50-21.)067、公路路面基层施工技术规范JTJ03420008、其化有关法律法规和现行施工险收规范。三、编制原则：1、充分响应、严格执行本次施工招标文件的各项要求。2、实事求事，施工方案力求先进、经济、适用、可行，工序安排在时间上留有余地，确保工期，降低成本。3、坚持程序化施工、标准化作业，贯彻执行1S09000质量管理标准，确保工程和安全。4、满足环保和已完成工程的保护的要求，确保文明施工，。5、坚持技术创新，推广和应用“四新”成果。b项目技术负贡人：全面负资本工程施工技术，组织施工技术人员认真学习施工图等设计文件，执行有关施工及验收规范，负费编制本工程特殊分项、分部的施工方案，负责新技术、新工艺的推广与应用，对备施工工序进行交底、亚核与验收，提出确保本工程安全生产的技术保证措施。C-质检员：坚信“质量是企业的生命”的信念，在施工过程中严格按照国家质量验评标准对各分项进行侦罡检查、险收，敦促各班组办理工序交接手续，上一道工序验收不合格，决不允许转入下道工序施工.d-安全员：坚持“安全生产，预防为主”的方针，执行安全技术操作规程等有关规章制度，负於安全技术措施的贯彻实施。在施工过程中发现安全隐患及时发出隐患通知书，限人数、时间、措簿及时整改。主持新入场工人的三级安全教育，经常向职工进行安全意识、遵章守纪教育。主持各施工工序的安全技术交底。e施工员：认真学习和领会设计文件，严格按施工图施工，执行有关国家施工规范及技术标准，负贡史核建筑轴线、标高，组织隐蔽工程的验收，督促工人泮格按技术操作规程施工.f材料员：树立正确质量意识，坚持“货比三家”，所购材料均应有产品合格证或检验报告，优先选购建委推存产品，杜绝不合格产品、半成品进入工地，g-试验员：负责材料送检工作，进场材料应及时送检，发现问题应及时向项目经理部汇报。施工中负贡碎、砂浆试块的成型、养护及送检工作。3总部与现场管理部门的关系现场项目经理部受公司经理的委托,指挥本项目工程施工全过程的生产经营活动，按照公司与业主签订的施工合同为依据，制定管理目标，做到质量、安全、工期、效益四齐兼顾，科学地组织、谢配和管理进入工程项目的人力、资金、物资和机械设备等生产要素，项目旅工过程中应当接受公司及上级有关部门的工作检查及监督.三、施工准备1、技术准备：(1)图纸会审：深化图纸设计，如集甲方、设计、施_匚三方会审，提出设计、施工质询,发会议纪要，作为工程施工和结算依据：(2)施工组织设计的编制和审批:(3)技术交底：对施工人员布置施工方案与技术交底。2、现场准备(1)勘察现场，并作好记录，有问题马上汇报，以便紧急磋商对策：(2)与甲方确认进场需要的施工场地和要完成的工作面，以便甲方提早做好准备。在适当位置设一处工地临时办公室和临时材料仓库，并设夜间值班处：(3)与甲方落实施工现场水电的供应及接驳点、运输通道等施工条件；(4)划定施工现场，施工人员严格在现场内施工：严禁非施工人员进入，确保质量与安全。3、生产准备(1)要取得建设单位配合及时办理施工许可证等手续。(2)根据施工总平面布.置，搭设临时设施和工人临时宿舍。并布置施工机具和材料的堆放场地.(3)按照经审核批准的临电、临水布置图，建立临时供电、供水系统，系统敷设完毕后应依手续办理腌收并备案待杳。(4)进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划，特殊材料和设计指定的材料尽早落实货源，及时组织进场，并提前进行原材料检验工作和碎及砂浆的试配。模板支顶供应量要充足，以满足施工进度要求。(5)组织人员进行安全生产教育和技术交底，各部门制定工作计划和作业细则，保证开工前所有准备工作一切准备就绪。4、物质人力资源的准备(1)向甲方提供材料样板，产地证明及合格证，经甲方确认作为施工依据：(2)做好材料的生产计划，争取提前进场：(3)落实机械机具的供应：(4)调配施工力Sb组织劳动力入场，进行入场教育，明确目标任务。倒入，切勿沿着桶边倒入，以免附着桶边的材料无法充分搅拌。材料如附于桶边或不慎粘附其它地方应随时以刮刀刮干净。将倒入搅拌桶中的料用专业搅拌机搅拌均匀后，加入适量的催化剂再进行搅拌，最后按比例加入黑颗粒搅拌均匀。注：加料的时候必须边搅拌边均匀缓慢的加入需添加的原料，避免破坏已搅拌均匀混合料的内部组成结构，以保证在塑胶捶铺过程中不因此而起泡、出现局部色差，影响工程质地。混合料进行搅拌时，定要搅拌均匀，保证各种材料能充分反应，每次拌料应保证在相同的条件下进行，才能保证合成后塑胶面层无气泡、裂痕现象，接缝平整，无明显痕迹，表面色泽均匀、耐久、均匀致，运料工倒料时，应将容器内余料刮除干净，才能保证每次倒入的预聚体等混合材料，比例符合要求及材料不会浪费损失。2.3, 操铺、刮平、修边、包边铺设其层之前根据场地验收测量数据，对于域础过于凹陷的部位，用适量的胶料找平；如有加厚区，也要先用胶料铺设，与其周边找平。按照图纸测量分道，放好施工线，用粘布胶带纸的胶条框好要铺设的场地.基层铺设控制厚度为12mm,胶料摊铺过程中，刮股人员及时对露底、凹处进行补胶，凸起的部位刮平，并保证边缘:平整：消泡人员要不停地消泡，声.至无泡为止，胶内如有杂物要及时消除，确保胶面干净，无刮痕。同时，塑胶底层铺装时，在塑胶面层与内环沟、田赛设施的衔接处等接触边进行包边处理，以免因时间过长，水份及其他杂物进入塑胶层内，从而保证整个场地的侦破，提高场地的使用寿命。2.4, 标准养护、检测补平塑胶底层铺设完后，进入到常温养护固化阶段，养护期间表面不得放置任何东西，一定要保持表面的干净、干燥，不得有行人或是机动车辆在上面行走。通常需要24小时才能固化.当塑胶表面站人没Tf任何痕迹后，可视为底胶已经完全固化。底股固化后，底胶固化后，采用冲水的办法检测场地的平整度，若积水较深部位，应作好标记.待水干后马上用胶料进行补平：若局位发现颜色有明显的偏差，弁且有小气泡，则胶料搅拌不均匀，作好标记，立即割除不合格部位，用同种符合要求的胶料进行补平：达到要求后，方可进行面胶的铺设。3、混合型塑胶面层铺装面层采用新工艺（机械喷面）这一新工艺的采用使混合型塑胶进入了一个改革时代，完全解决了传统的混合型塑胶容易脱粒、有色差的问题，加强了与底层的粘结力。搅料（单组份胶水、EPDM颗粒、色浆、催化剂）、运料、喂料一喷涂面胶层一修边、包边固化。施工作业面先里后外程序，先做两半圆，再做跑道，最后做辅助区。施工前现场作好样板供学校参考，确定材料颜色后方可进行施工。3.1、搅料、运料、喂料搅科人员将胶水、EPDM颗粒、色浆按一定比例倒入搅拌桶中混合，配比系数为：T-30IAB胶水2.5kg/m，EPDM颗粒2kgm2.色浆O.15kgn”材料倒入搅拌桶时，应向桶中央直接倒入,切勿沿着桶边倒入，以免附着桶边的材料无法充分搅拌。将倒入搅拌桶中的料用专业搅拌机均匀搅拌1分钟后，加入适搔的催化剂再进行搅拌，催化剂的用量根据气温适当调整。注：加料的时候必须边搅拌边均匀缓慢的加入需添加的原料，避免破坏己搅拌均匀混合料的内部组成结构，以保证在塑胶摊铺过程中不因此而出现痂部色差，影响工程质量。混合料进行搅拌时，一定要搅拌均匀，保证各种材料能充分反应，每次拌料应保证在相同的条件下进行，才能保证合成后塑胶面层接缝平整，无明显痕迹，表面色泽均匀、耐久、均匀一致。混合料搅拌好后，运料工立即将搅拌好的混合料运至喷涂机部位，在现场技术人员的指导下，倒入喷涂机进行喷涂。3.2、 喷涂面胶层塑胶面层要先做色板以供业主选择，面层色彩要鲜艳、统一、无斑痕、不眩目，不造成相关比赛项目混乱。采用喷涂机正、反、正向分三次进行喷涂，喷撤落点90度为宜，形如雨点下落，次性喷撒料应充足。用喷涂机进行胶料喷涂时，每组胶料的衔接要准确、整齐，尽量缩短每一组胶料的间隔时间，使成胶速度均匀一致。面层喷涂厚度控制为3mm。同时，塑胶面层铺装时，在塑胶面层与四周等接触边进行包边处理，以免因时间过长，水份及其他杂物进入型胶层内，从而保证整个场地的质量，提高场地的使用寿命。3.3、 修边、包边塑胶面层铺设时，在塑胶面层与四周等接触边进行包边处理，以免因时间过长，水份及其他杂物进入塑胶层内，从而保证整个场地的痂员，提高场地的使用寿命.3.4、 常温固化根据施工时气温的高低决定固化时间，通常固化时间为12-24小时。3.5、 测量划线用经纬仪和钢卷尺放设点位线，各点位线都必须按国际田联的相关规定。一圈长度的误差不得大于40mm,100m及I1.om栏的误差不得大于20mm,并且不得出现负误差。径赛项目画线的原则是必须保证各起跑点运动员跑向终点的最小距离相等，因此对于不分道起跑的径赛项目及抢道线，应使用渐开线画法，不得使用圆弧代替.弯道放线：以半圆圆心为基准点，钢尺绷直测量每道半径，依次用大头针在曲直点钉上同一颜色彩纸，每隔一米钉上一颗，依次放线。直道放线：以南北圆心为基准点，分别在两边曲直点处用钢尺拉出半径加各道宽，并在各点处钉上钢打，两曲直点之间钢钉挂好尼龙线，将已挂好的线每隔4-5m用大头针将其固定在跑道上，以防线条摆动。跑道点位放线：能:前把各栏位点线计算好，能J1.时将经纬仪架设在圆心位置上，以曲直点为起始点依次拨出计算好的角度，用大头针扎上不同颜色的彩纸钉出不同栏位的点位。运动场标志线线宽均为5cm.画线漆为进口聚城厢漆。用专用的划线机进行喷涂，其标志线准确、清晰、不反光、无明显虚边、与面层粘合牢固。3.6、 标准养护运动场塑胶面胶层摊铺后常温固化，保养七天以上才能进行正常的教学与训练。4、跑道划线型胶面层铺设完成后，做好卫生清洁工作，完成后即可开始划线，其步骤如下：A.首先用激光测距仪及经伟仪更检四个基本桩点，并对误差做调校确定后，按照出联的标准进行测量，定出四个基本点。以此为基准，用钢尺把划线分好，做好记号，再用具有一定韧性的鱼丝线将直线各点按纵横相连。B贴好分色纸，将线漆调好后即可开始喷线。确保线宽的误差严格控制在规则
