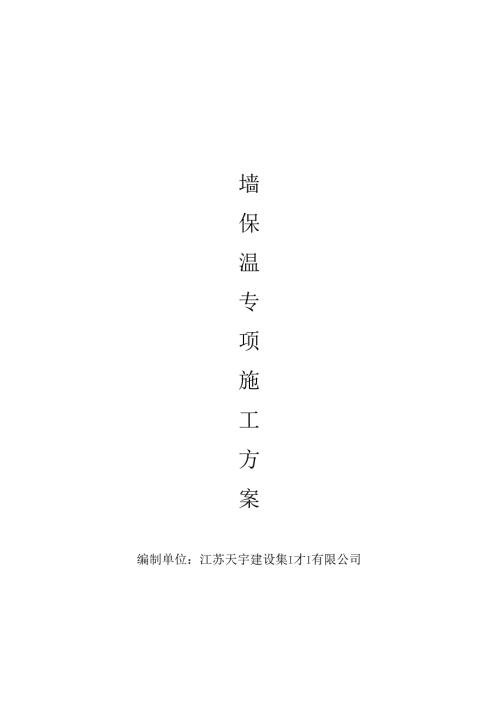

墙保温专项施工方案编制单位：江苏天宇建设集I才I有限公司编制日期，2019年3月20日德秀轩二期18-23#、40-45#楼及地下车库工程外墙保温专项施工方案五方认证单德秀轩二期18-23#、40-45#楼及地下车库工程外墙保温施工方案经以下责任体审核通过该方案。建设单位：天津市天山房地产开发有限公司设计单位：天津大学建筑设计研究院总包单位：江苏天宇建设集团有限公司监理单位：石家庄东方工程监理有限公司分包单位:德秀轩二期18-23#.40-45#楼及地下车库工程外墙保温施工方案审批表工程名称德秀轩二期18-23#、40-45#楼及地下车库工程结构形式剪力墙结构建筑总面积110983.72Itf层数洋房6/7层，小高层11/13/15层，高层20/26/30层建设单位天津市天山房地产开发有限公司施工单位江苏天宇建设集团有限公司编制部门技术部编制人刘建岗猿制时间2019年3月20日报审时间2019年3月25日工程各方审批意见建设单位：项目负责人：年月日（章）设计单位：项目负责人：年月日（章）总包单位：项目经理：年月日（章）监理单位：总监理工程师：年月日（章）外保温分包单位：项目负责人：年月日（章）第一章程盛况-31. 1工程基本信息31.2工程概况3第二章编制依据62. 1执行标准62.2 设计图纸82.3 抗风压计算书8第三章围护结构节能做法和性能要求83. 1外墙保温系统性能要求和各组成材料性能要求83.2 外门窗性能指标183.3 屋面保温材料性能要求18第四章施工组织设计214. 1基本要求194.2 施工准备244.3 劳动力计划、主要施工机具计划、施工进度计划274.4 施工管理组织机构、人员配备及职责294.5 质量保证体系29第五章专项施工方案365. 1样板施工365.2 工艺流程385.3 操作步骤及施工要点415.4 节能构造节点详图56第六章质量验收756. 1一般规定-756. 2主控项目766.3 一般项目766.4 资料验收77第七章成品、半成品保护措施78第八章季节性施工措施80第九章安全保证体系及措施82第卜章消防及防火安全措施85第十一堂吊篮安全措施87第十二章文明施工及环境保护措施99第十三章防触电、防火、防高空坠落应急方案103附件（抗风压计算书、材料检验报告、节能专篇、建筑平面及立面图缩印件）第一章工程概况1.1 工程基本信息工程名称：德秀轩二期18-23#、40-45#楼及地下车库工程工程地点：天津市津南区小站镇北马路与天山路交口天津天山德秀轩（18-23#、40-45#楼及地下车库）工程位于天津市津南区小站镇北马路与天山路交口，18-23#楼为6栋洋房，40-45#楼为6栋高层，总建筑面积111035.54平方米，地上建筑面积为77416.95平方米，地卜车库建筑面枳（含住宅地卜建筑面枳）33618.59平方米，地上建筑最高高度约90.5m,最高层数30层。建设单位：天津市天山房地产开发有限公司设计单位：天津大学建筑设计研究院监理单位：石家庄东方工程监理有限公司监督单位：天津市津南区建设工程质量安全监督管理支队施工单位：江苏天宇建设集团有限公司分包单位：保温材料供应单位：模塑聚苯乙烯泡沫塑料、胶粘剂、抹面胶浆、耐碱玻纤网格布、锚栓、建筑保温砂浆外墙保温材料。（保温材料供应单位：）岩棉用胶粘剂、岩棉用抹面胶浆、界面剂、热镀锌钢丝网、建筑外墙外保温用岩棉带（保温材料供应单位：）工图审完成时间:2017年07月31日1.2 工程概况天津天山德秀轩（18-23#、4P45#楼及地下车库）工程位于天津市津南区小站镇北马路与天山路交口，18-23#楼为6栋洋房，40-45#楼为6栋高层，总建筑面积111035.54平方米，地上建筑面积为77416.95平方米，地下车库建筑面积（含住宅地卜建筑面积）33618.59平方米，地上建筑最高高度约90.5m,最高层数30层。（1）各工程项目建筑面积与层数如下：项目名称地下层层数地上层檐口高度建筑面积（Itf）保温面积（11n41#213821.62m,90.5m42#212362.03m278.9m45#29550.26m,61.5m合计（1）外墙保温施工计划开工日期:2019年8月25日,计划竣工日期:2019年10月15口。（2）设计概况如下：结构设计：高层住宅采用钢筋混凝土剪力墙结构，地卜.汽车库采用钢筋混凝土剪力框架墙结构。抗震设防烈度：7度。防火类别与耐火等级：高层住宅为一类高层建筑，耐火等级均为一级。（3）外保温材料的选用：1）地下室采用抗渗钢筋混凝土结构墙体，地下室外墙贴30厚挤塑聚苯乙烯泡沫板保护层。2）地上为100厚、200厚蒸压加气混凝十.砌块（内墙强度不低于A2.5,外墙强度不低于A3.5,容重小于8kNm3）,Ma5预拌专用砌筑砂浆砌筑。外墙首层、二层粘贴100mrn厚A级岩棉板,三层及以上粘贴100mm原B1.级模塑石墨聚米板；建筑外墙保温层一至四层采用20mm厚水泥砂浆保护层，五层以上采用5三厚水泥砂浆保护层进行覆盖。屋面保温层采用20mm厚水泥砂浆保护层进行覆盖。外墙平均传热系数0.43w（11fk）03）防火隔离带的设置：屋面檐口外檐、女儿墙内侧以及屋顶开口部位周围设置燃烧性能为A级的岩棉板为水平防火隔离带，宽度不小于50Omm.4)住宅坡屋面采用粘贴15Omm厚B1.级模塑石墨聚苯板。屋顶传热系数0.30w(m,k)a(4)外檐门窗：A.外窗均为建筑用隔热铝合金型材3玻窗(铝合金型材隔热条34mm,5+9A+5+9+51.ow-E)0B.外窗气密性不能低于建筑外窗气密、水密、抗风压性能分级及其检测方法GB/T7106-2008中规定的7级。(1.5q1.>1,0,4.5q2>3.0)C.分户门为保温门。分户门气密性不能低于建筑外窗气密、水密、抗风压性能分级及其检测方法GB/T7106-2008中规定的4级。D.外檐门窗传热系数：1.10w(msk)O阳台外檐门窗传热系数1.77w(m,k)(,外门窗的抗结露因子不低于现行国家标准建筑外门窗保温性能分级及检测方法GB/T8484规定的7级。(5)分隔采暖与非采暖空间的隔墙与楼板：A、采暖与非采暖之间的隔墙：采用30mm厚建筑用保温砂浆。传热系数0.87w(mik)0B、采暖与非采暖空间的楼板作法：85mm厚岩棉板，传热系数0.48w(m5k)O(6)外门、外窗框与墙体之间的缝隙采用发泡聚氨酣高效保温材料填实，其洞口周边缝隙内外两恻采用硅阳系列建筑密封胶。门窗上口应做(10*10)滴水线。<7)雨篷、空调板、窗口边、外墙挑出窗台、线脚、外墙挑出构件及附墙构件等热桥部位：采用30mm厚建筑用保温砂浆。(8)对伸出外墙的雨水卡管、预埋件、支架和其它设备安装到位后，穿增孔洞缝隙必须采用中性耐候防水密封胶填实，以防渗漏破坏防水层。选用保温材料和墙体材料热工性能参数和燃烧性能满足卜.表要求:选用保温材料导热系数密度(kgm,)燃烧等级150厚模犁石墨聚苯板0.2218B1.级30厚建筑保温砂浆0.87300A级30厚挤塑聚苯乙烯泡沫板0.85>30B1.级100厚模型石墨聚苯板0.38>18B1.级85厚岩棉0.48140A级100厚岩棉0.38>140A级第二章编制依据本方案编制依据，根据设计建筑图纸及施工图节能专篇，结合相关的设计变更文件进行编制。施工中将执行国家、行业、天津地方有关法律、法规及施工技术规范、行业标准。2.1 、执行标准I1、国家相关标准：建筑外墙外保温防火隔离带技术规程JGJ289-2012住宅建筑规范(GB50368-2005)住宅设计规范GB50096-2011坡屋面工程技术规范GB50693-2011：建筑节能工程施工质量验收规范GB50411-2007；民用建筑热工设计规范GB50176-93外墙保温工程技术规程JGJ144-2008；墙体材料应用统一技术规范GB50574-2010建筑机械使用安全技术规程JGJ33-2012；施工现场临时用电安全技术规程JGJ46-2010：建设工程施工现场消防安全技术规范GB50720-2011建筑装饰工程质量验收规范GB50210-2018；建筑施工高处作业安全技术规范(JGJ80-2016)；全国民用建筑工程设计技术措施节能专篇；耐碱玻璃纤维网格布JC/T841-2007建筑工程施工质量验收统一标准GB50300-2013：模塑聚苯板薄抹灰外墙外保温系统材料GB299062013»建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106-2008：建筑外门窗保温性能分级及检测方法GB/T8484-2008建筑外窗采光性能分级及检测方法GB/T11976-2002建筑外墙外保温用岩棉制品GB/T25975-2010；建筑施工安全检查标准JGJ59-2011：外墙保温用锚栓JG/T366-2012：建筑外墙防水工程技术规程JGJ/T235-2011建筑材料及制品燃烧性能分级GB8624-20062、天津市相关标准天津市岩棉外墙外保温系统应用技术规程DB/T29-217-2013天津市居住建筑节能设计标准DB29-1-2013；天津市民用建筑节能工程质量验收规程DB29-126-2014：天津市民用建筑围护结构节能监测技术规程DB/T29-88-2014：天津市建筑节能门窗技术标准DB29-164-2014；围护结构外墙外保温构造(挤塑聚茉乙烯泡沫塑料板)津07SJI1.0；05系列建筑标准设计图集外墙外保温12J3-1：建筑工程施工质量验收资料管理规程DB/T29-209-2011：天津市建设工程施工现场安全管理规程DB29-113-2011：镀锌电焊网QB/T3897-1999：3、相关文件市建设交通委、市公安局关于进一步提高我市民用建筑外墙外保温工程防火技术要求通知津建科2013291号关于模塑聚苯板薄抹灰外墙外保温系统性能指标体系（暂行）的通知、津建科2012872号关于加强外堵保温工程安全防火管理的紧急通知建质安20101039号;民用建筑外保温系统及外墙装饰防火暂行规定公通字200946号。关于进一步加强建筑外墙保温工程质量和防火安全管理的通知建质安总201141号4、住房和城乡建设部发布的关于贯彻落实国务院关于加强和改进消防工作的意见的通知建科201216号、合同文件，建筑设计施工图纸及节能专篇相关要求、设计变更及洽商记录、本工程施工组织设计2.2 设计图纸工程为德秀轩二期18-23#、40-45#楼及地下车
