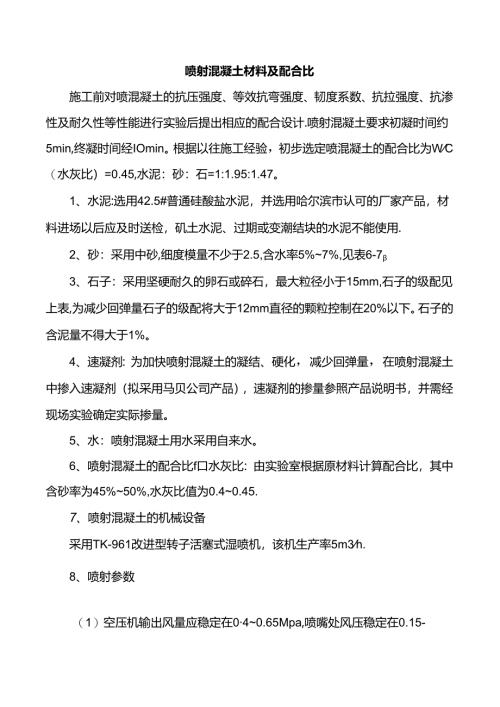

喷射混凝土材料及配合比.docx

喷射混凝土材料及配合比施工前对喷混凝土的抗压强度、等效抗弯强度、韧度系数、抗拉强度、抗渗性及耐久性等性能进行实验后提出相应的配合设计.喷射混凝土要求初凝时间约5min,终凝时间经IOmin。根据以往施工经验，初步选定喷混凝土的配合比为WC（水灰比）=0.45,水泥：砂：石=1:1.95:1.47。1、水泥:选用42.5#普通硅酸盐水泥，并选用哈尔滨市认可的厂家产品，材料进场以后应及时送检，矶土水泥、过期或变潮结块的水泥不能使用.2、砂：采用中砂,细度模量不少于2.5,含水率5%7%,见表6-73、石子：采用坚硬耐久的卵石或碎石，最大粒径小于15mm,石子的级配见上表,为减少回弹量石子的级配将大于12mm直径的颗粒控制在20%以下。石子的含泥量不得大于1%。4、速凝剂：为加快喷射混凝土的凝结、硬化，减少回弹量，在喷射混凝土中掺入速凝剂（拟采用马贝公司产品），速凝剂的掺量参照产品说明书，并需经现场实验确定实际掺量。5、水：喷射混凝土用水采用自来水。6、喷射混凝土的配合比f口水灰比：由实验室根据原材料计算配合比，其中含砂率为45%50%,水灰比值为0.40.45.7、喷射混凝土的机械设备采用TK-961改进型转子活塞式湿喷机，该机生产率5m3h.8、喷射参数（1）空压机输出风量应稳定在040.65Mpa,喷嘴处风压稳定在0.15-0.2Mpao(2)水压要比输料管风压高0.150.2Mpa,且应大于0.4Mpa(3)喷嘴与受喷面的距离以0.61.0m为宜。(4)喷嘴与受喷面之间的角度，应垂直或稍微向刚喷射过的混凝土部位倾斜(不大于100°)。(5)一次喷射厚度取7-IOcmo(6)坍落度:815cm,实际施工中应根据现场情况进行配合比试验,以确定最佳配合比。9、喷射作业过程施工准备一施喷面清理T砂石、水泥、水计量配备一搅拌站拌和一装运喷料一加速凝剂、现场施喷一综合检查(1)喷射混凝土前设置控制喷射混凝土厚度的标志。(2)喷射混凝土机械安装调试好后，先注水后通风，清通风路及管路。(3)连续上料,保持机筒内料满，料斗上口设T长14mm筛网，避免超径骨料进入机内。(4)喷嘴与受喷面保持垂直，距受喷面061.0m.掌握好风压，减少回弹和粉尘,喷射压力0.1S0.2MPao(5)喷射作业分段、分片、分层，由下而上，从里到外顺序进行，有较大凹洼处，先喷射填平。(6)上、下段之间搭接35cm,喷射时旋转速度以两秒钟左右转动一圈为宜.一次喷厚以不坠落时的临界状态为度，一般一次喷厚度57cm(7)严格控制水灰比，使喷层表面平整光滑、无干斑或滑移流淌现象。(8)喷射混凝土终凝2h起开始洒水养护，洒水次数以能保持混凝土具有足够湿润状态，养护时间不少于14天，当气温底于+5度时，不得喷水养生。(9)喷射混凝土的回弹物不得重复利用，所有的回弹混凝士从工作面清除。
