城镇雨水污水分流提升井一体化设备（征求意见稿）.docx

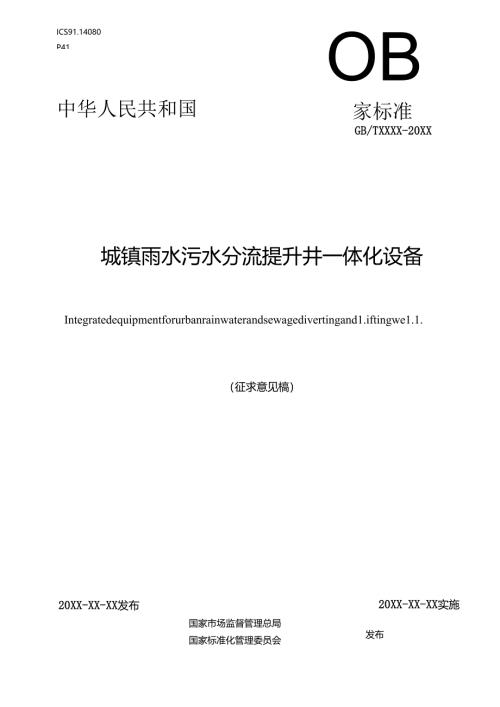

ICS91.14080P41OB中华人民共和国家标准GB/TXXXX-20XX城镇雨水污水分流提升井一体化设备Integratedequipmentforurbanrainwaterandsewagedivertingand1.iftingwe1.1.（征求意见槁）20XX-XX-XX发布20XX-XX-XX实施国家市场监督管理总局国家标准化管理委员会发布目次前宫21范的32现能性引用文件33术语和定义14分类、标记和基本参数55通用要求66要求107试脸方法148检5金规则189标志、包装、运输和贮存19附录A（资料性）城钺雨水污水分流提升井一体化设箸工作原理和性造21附录B（资料性检修平台承载力验竟方法23附录C（规范性>简体承我力验算方法24附录D（规范性）筒体抗浮验算方法27.I.刖S本文件按照GBT1.1.-2O2OS标准化工作仔期第1都分：标准化文件的结构和起草规则B的规定起草。本文件由中华人民共和国住房和城乡建设部提出.本文件由全国城镇给水排水标准化技术委外会（SAC/TC434>HH1.本文件为苜次发布.本文件起草单位：本文件主要起草人:本文件主要市百人:城镇雨水污水分流提升井一体化设备1范围本文件规定了城流雨水污水分流提升井一体化设备的术语和定义，分类、标记和基本参数,通用要求，要求，试骁方法，检验规则，标忐、包装、运输和贮存.本文件玷用于城/雨水污水分法提升井一体化设需的制造和松脸。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款,其中,注日期的引用文件,仅该日期对应的版本适用于本文件.不注日期的引用文件,其最新版本（包括所仃的蟋改单）适用于本文件.GBT191包装储运图示标志GB.T1184形状和位跣公差未注公差值GBT1447纤维增强塑料拉伸性能试验方法GB2894安全标志及其使用导则GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列GBI34X2电子设备南击试5金方法GBT3797-2016电气控制设备GBT3854增强果料巴柯尔硬度试骁方法GB40533固定式钢梯及平台安全要求第3部分：工业防护栏杆及铜平台GB4208外无防护等级（IP代码）GBT5226.1机械电气安全机械电气设备第I部分：通用技术条件GB.T5267.4紧固件表面处理耐腐蚀不锈钢钝化处理GB/T7251.1低压成套开关设备和控制设缶第I部分：总则GB.T8196机械安全防护装置固定式和活动式防护装置的设计与制造一般要求GBT8237纤维增注塑料用液体不饱和状的树脂GBZT8804.3热阻性加科管材拉伸性能测定第3部分：聚烯短管材GB/T9119板式平焊钢制管法兰GB门,9124.1纲制管法兰第I部分：PN系列GBT9647热取性塑料管材环刚度的测定GB.T9969工业产品使用说明书总则GBjT12785-2014潜水电泵试脸方法GBT13306标牌GBT136574的A型环乳树脂GBT14152热型性塑料管材耐外冲击性能试验方法时针旋转法GBT178X9.2梯于第2部分：要求、试验和标志标准GB1X042热塑性泡料管材蜻变比率的试脸方法GBT1X369玻璃纤维无比粗纱GBT18370玻璃纤雉无捻粗纱布GB18613电动机能效限定值及能效等税GBI9517国家电气设备安全技术规范GBT21238玻璃纤维增强丝料夹砂管GBjT23300平板闸阀GB1T24674污水污物潜水电系GB32030-2022潜水电泉能效限定伤及能效等级GBT34329纤维增强塑料压力容器通用要求GB.T35451.2-2018埋地排水抒污用聚丙烯(PP)站构壁首道系统第2部分：聚丙烯缠块结构壁件材GBT39385型料管道系统热型性电科管材环柔性的测定GB55002建筑与市政工程抗俄通用规范GB55027城乡排水工程项目规范C1.T257-2014的合金及不价钢闸门CJb409枝摘钢化炎池技术要求JC"587玻璃纤的级绕增覆热固性树脂耐腐蚀立式已镰JBT1.O6阀门的标志和涂装JBT4297宗产品涂潦技木条件JBT5936工程机械机械加工件通用技术条件JBT5943工程机械焊接件通用技术条件JBT8691无阀盖刀型闸阀JBT13601液压驱动装置技术条件SJ20893不快钢酸洗与饨化规能3术语和定义下列术语和定义适用于本文件.雨水污水分流提升井interceptingwe1.1.议于合流制或存在南污混错)接的分流制排水系统中，将吊流污水或初雨时合流污水羟水泵提升至截流答或调蓄设施，超过故流能力的雨水排至下游管道或水体的构筑物。3.2城镇雨水污水分流提升井一体化设备integratedequipmentforurbanrainwaterandsewagediversionandIiftingwe1.1.s种在工厂内将井简、潜污泵及管道、控制闸门、格栅、液位计、流量计、通风装置、监测控制装置等主要部件集成为一体，经预装和测试后,整体或分体运至现场组装和施工安装，实现就地和远程运行监控管理的设备(以下简称为“设备”>.3.3效流液位intercept1.eve1.雨水控制同门关闭，城镇雨水污水分流提升井一体化设备进入搬流_E作状态的井筒液位.3.4雨水溢流排放海位drain1.eve1.雨水控制闸门开启，城铤雨水污水分流提升井一体化设在进入的水排放工作状套的井筒液(K3.5简体cy1.indcr连接底座和顶IK的筒状部件。3.6顶盖topcover连接筒体顶部,内边需和可开启的盖板组成的部件.3.7底座tankbase连接筒体，安装水泵耦合连接器、粉碎式格榴等设备支架的邮件。3.8井筒co11ectiontank由简体、顶前、底座祖成的城锁雨水污水分流提升井一体化设备的主体结构.4分类'标记和热本卷数4.1 分类设备按筒体材痂分为：成腐钢(GRP)和高模技聚丙烯(HMPP).42型号标记设备型号标记用以下部分组成:-n-U-最大极流址（m',h）并简度（m）简体E1.径（m）筒体材侦（GRP玻璃钢；HMPP-高模埴聚丙烯城依雨水污水分流提升井一体化设备示例:简体材质为玻璃钢，筒体直径2m,井筒高度5m,嫉大截流状100m”h的城制雨水污水分流提升井体化设备基号标记为：IWGRP-2-5-1.OO.4.3基本参数设备的就本参数应符合表1的规定。表1城镇雨水污水分流提升井一体化设备基本参数管体公称直楂Zna井故出人ffK/n/小（内小）SffZm仆人进水首，'洪流管直径域大板流量/<7h>湎污泵最大大数/台S1.SW(GRP)高怏M家丙烯（IIMI5P）DNI500815IODN600502DN2000121815I10001002DN2500122018IW12003003DN3000142020DM5006003DN3S00142520DNI60010003DNS8001625-DN1.80012003DNI2001625-1)X200016003注1.本表为常用规格推荐注2：井简高度可根据需要注3：高模量聚丙婚（HMPPI：ft.可根据实际答t'J超过本标H对应数伍为H4iJb潜污泉Ii要定制.规定应进行专项论证.,内榜登风.t大数域包括】台备用案.5通用要求5.1 整体要求5.1. 1设备应按设备图样及技术文件制造.5.1.2 设符整体布局及部件安装位置应合理，便于安装、操作、调试和维修.5.1.3 设得配套使用的仪表,其类型、量程、怙度应满足使用要求,并桢有产品合格证.5.1.4 设备配套使刖的水泵、控蒯闸冈）门、管件的耐压等级和密对性能应涓足使用要求，配套使用的产品应有产品合格证，阀门及其活动部件动作应灵活、可独。5.1.5与设招配套的电气设备安全应符合GBC5226的规定,电气控制设备应符合GBT3797的规定.5.1.6机械加工件帧状应符合JBT5936的规定。5.1.7焊接件焊接质破应符合JBM5943的规定.5.1.8不快钢焊接件的焊维应进行酸洗和钝化处理,并应符合SJ20893的规定：不锈铜紧固件及面饨化处理应符合GBT5267.4的规定。5.1.9水泵、阀门的涂装防照处理应符合JBT4297、JBrnO6的现定.5. 1.10设备主体结构的使用年限、安全等级应符合GB55027的规定，5.2 构造组成设备Ih井筒、潜污泵及管道、控制同门、格柳、液位计、流肽计、通风装K1.控制柜等组成.可根据用户衢求配置雨量计、水质在线监测传惟器.设备工作原理示意参见附录A中图A，构造组成示意参见附录A中图A.2.5.3 使用条件5. 3.1设备使用条件应符合下列规定：a>b)c)d)c>D供电频率:SOHZ±0.05Hz:供电电压：Ac380V±38V:M1.对湿度：209环境温度下，不大于90%：输送介侦温度：0-40iC;输送介质PH值：6-9：海拔高度：海拔高度：£200Om.当海拔高度超过200Om时,应对电气系统进行参数悻正.5.3.2设备主体使用场所的环境温度不宜低于-IoC,控制柜工作条件环境温度宜为-Ioe-40C.相对湿度宜为25%85%；当超出上述环境条件时，应采取防冻、故热和通风措施。5.4材料5 .4.1井筒材料应符合下列规定：a井筒采用玻璃钠（GRP）材质时，不饱和Sf图树脂应符合GB.T8237的规定，环氧树脂应符合GBT13657的规定,增强材料应符合GBT1X369,GttT18370的燃定：b）井筒采用高模成聚丙烟（HMPP）材鲂时,原材料应以嵌段共聚聚丙烯（PP-B）基础树膈为主,其中仅可添加为提高性能所必雷的添加剂。树脂含M（质讨分数）不应小于95%,树脂原料的性能应符合GBT35451.2的规定.6 .4.2格精材料应符合下列规定：a）提篮式格栅宜采用奥氏体不锈钢材质；b）粉碎式格栅光体宜采用球墨铸铁材质，刀片材质应采用1%锈合金钢，硬度不低于4SHRC（洛氏硬度），过流侧板和转鼓应采用奥氏体不锈刷材质。5.4.3管材、管件和阀门的材质应根据输送介质和使用环境确定，管材、管件宜采用奥氏体不俯钢材殖，固体、脚板宜采用球黑体铁或奥氏体不锈钢材侦，5. 4.4附机设施材质应符合下列规定:a）检修平台宜采用奥氏体不锈钢材侦，速框架采用奥氏体不锈钢材质、隔板采用玻璃钢材侦，并应符合GB4053.3的规定.b）爬梯宜采用奥氏体不使制材质材质,喂梯高度与筒体高度协调致,性能应符合GB.T178X9.2的规定：c）井简内部的导杆、吊链、安全防护兰、五金件、眼位装置等配套装置应采用奥氏体不锈钢材质，5.5 设备配置与安装1 .5.1潜污泵应符合下列规定：a）宜来用不明堵塞的大流道或涡流形式叶轮水泵、自动搅匀潜水排污泵、切割型污水泵：b）应为自相安装.潜污泉与自相底座应果川金展对金属连接：白照底座应设置地珥冏定和战箧措施
