城市轨道交通工程施工自动化监测技术标准（征求意见稿）.docx

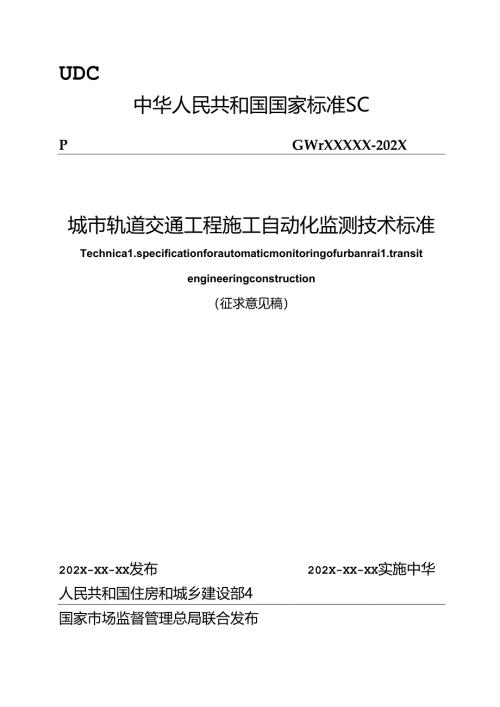

UDC中华人民共和国国家标准SCPGWrXXXXX-202X城市轨道交通工程施工自动化监测技术标准Technica1.specificationforautomaticmonitoringofurbanrai1.transitengineeringconstruction（征求意见稿）202X-XX-XX发布202X-XX-XX实施中华人民共和国住房和城乡建设部4国家市场监督管理总局联合发布根据住房和城乡建设部©关于开展装配式建筑工程施工质量施匚验收标准等4项标准编制工作的函（建司局函标2021.36号）文件要求，标准编制组经广泛调隹研究，认真总结实践经验，参考国内外有关标准，并在广泛征求意见的基础上，制定了本标准。本标准的主要技术内容是：1.总则：2.术语：3.基本规定：4.自动化监测系统：5.自动化监测方法及技术要求：6.监测数据处理及信息反馈：7.数据安全管理。本标准由住房和城乡建设部负贡管理，由北京城建勘测设计研究院仃限货任公司负贡对具体技术内容的解择,在执行过程中如有意见和建议，请寄送至北京城建勘测设计研尢院有限货任公司（地址：北京市朝阳区安慈里五区六号，邮政编码：I（X）IOD。本标准主编堆位：本标准参编单位：本标准主要起草人员：本标准主要审查人员：2术语和缩略语2.1 术语22.2 缩略语33基本规定4自动化监测系统4.1 一般规定54.2 自动化监测系统设计54.3 安装调试74.4 验收与移交84.5 运行维护95自动修测方法及即要求.“.5.1 一般规定115.2 静力水准测量125.3 全站仪自动化监测135.4 卫星定位测量145.5 三维激光扫描155.6 合成孔径雷达测量175.7 机器视觉测量195.8 固定式的动式测斜205.9 阵列式位移计传感215.10 振弦式传感225.11 分布式光纤传感245.12 地震检波255.13 其它监测266.1 一般规定286.2 原始数据处理286.3 监测数据整编296.4 工程分析评价296.5 监测信息可视化306.6 监测成果编制316.7 监测预警3233A.监自化水平34附录B监测仪器和传感器档案表35附录C自动化监测系统设备巡查记录表.36附录D自动化监测项目方法选择表3741本标准用词说明引用标准名录ContentsIGenera1.Provisions.2 Termino1.ogyandAbbreViatiOnS22.1 Tennino1.ogy22.2 Abbreviations33 Basicregu1.ations4 Automationmonitoringsystem4.1 Genera1.provisions54.2 DesignOfautomaiedmonitoringsystem54.3 Insta1.1.ationandDebugging74.4 AcceptanceandHandover84.5 OperationandMaintenance95 AUtomatedmonitoringmethodsandtechnica1.requirements115.1 Genera1.provisions115.2 Static1.eve1.ingmeasurement125.3 Tota1.StutionAutomationMonitoring135.4 Sate1.1.itepositioningmeasurcnwnt145.5 3D1.aserscanning155.6 SyntheticAperiureRadarMeasurement175.7 Machinevisionmeasurement195.8 FixcdZsIidinginc1.inometer205.9 A1.Taydisp1.acementsensorsensing215.10 Vibrationstringsensing225.11 DistribiiicdFiberOpticSensing245.12 Seismicdetection255.13 Othermonitoring266 Monitoringdataprocessingandear1.ywarning286.1 Genera1.provisions286.2 Rawdataprocessing286.3 MonitoringDataCompi1.ation296.4 Engineeringana1.ysisandeva1.uation296.5 Visua1.izationofmonitoringinfo11nation306.6 PreparationOfinonitoringresu1.ts316.7 Monitoringandear1.ywarning327 DataSecurityN1.anagCn1.Cnt33AppendixX.Eva1.uationStandardsforEngineeringMonitoring/Vutomation1.eve1.34AppviK1.ixBMonitoringInstrumentandSensorArchiveTab1.e”.35Appendix C InspectionRecordFormfor/AutomationMonitoringSystemEquipment.363Appendix D MethodSe1.ectionTab1.eforAutomationMonitoringProjeCtS37Exp1.anationofthewordingusedinthisstandard411.istofReferencedStandards-421总则.o.为提高城市轨道交通工程施工自动化监测技术水平，适应城市轨道交通工程高质量建设，促进绿色低碳可持续发展，规范自动化监测的实施，做到安全适用、技术先进、经济合理、成果可苑，制定本标准。1.0.2本标准适用城市轨道交通新建、改建、扩建工程的自动化监测.1.0.3城市轨道交通工程施工自动化监测应制定科学的自动化监测方案，构建可靠的自动化监测系统，选择适用的自动化监测方法,形成及时一准确的自动化监测成果。1.0.4城市轨道交通工程施工自动化监测，除应执行本标准外，尚应符合国家现行有关标准的规定。2术语和缩略语2.1 术语2.1.1 自动化监测系统automaticmonitoringsystem一种臾基础软便件、数据库、监测仪器及传感器、数据采集与处理、信息传输、成果分析展示及预警预报等相关软硬件于一体的监测系统。2.1.2 自动化监测automaticmonitoring通过构建自动化监测系统，对工程安全风险状态的变化和发展等信息进行采集和收集、数据处理、评价分析、预警反馈和信息管理的活动。2.1.3 点式自动化监测point-basedautomaticmonitoring基于点状信息采集的自动化监测方法。2.1.4 线式自动化监测IinCarautomaticmonitoring基丁线状信息采集的自动化监测方法.2.1.5 面式自动化监测surfaceau1.oma1.icmonitoring基于面状信息采集的自动化监测方法。2.1.6 比测comparingmeasurement在满足监测精度要求的前提F,采用不同监测方法或监测设备对自动化监测点进行测量并比较和评价监测结果的过程。2.1.7 测项自动化级别SingICitemautomatic1.eve1.针对单个监测项目在数据采集、数据传输、数据处理等方面的自动化程度不同所划分的能力级别标准.2.1.8 工程监测自动化水平engineeringmonitoringau1.oma1.ion1.eve1.对个工程监测项目实现的自动化监测程度进行综合评价所划分的等级标准。2.1.9 监测传感器monitoringsensor通过接触方式或非接触方式，将特定的被测量信息（包括环境变化、应变、变形、振动等）按定的规律（数学函数法则转换成某种可用信号输出的器件或装置。2.1.10 合成孔径南达干涉测W:inicrfcromctricsyntheticapertureradarmeasurement对监测对象不同期次合成孔径指达影像复数据推导出的相位信息作为信息源，利用这些相位信息提取监测对象的变形信息的技术。22.1.11 卫星定位测量g1.oba1.navigationsate1.1.itepositioningsystemmeasurement利用全球导航卫星接收装置采集监测对象的卫星定位信号并计算其平面及高程数据的测量技术02.1.12 机器视觉测量machinevisionnwasurcmcnt利用机器视觉测量仪获取采集目标的图像，并对之分析处理以获取目标物相关信息（如集合参数、位置.姿态、表面形态及对象质量等）的测量技术。2.1.13 光纤传感Fiberoptica1.sensing利用光纤的光学特性感知外场作用下光纤内部物理特征参垃的变化，从而获取或转换振动、应变、温度等结构与环境信息的传感技术。2.1.14 监测信息可视化ViSUaIiZationofmonitoringinformation根据对监测成果的异常检测、特征识别、关联分析和态势感知等需求，应用可视化模型和算怯技术，将监测数据以图、表、色斑、模型、视频、声音等方式抽象展现的数据表现方法。2.1.15 基准值referenceva1.ue充当测量值的一个一致认可的基准，通过自动化监测系统在某段时间连续采集传感器的信息确定，作为后续测量值变化量的参考依据.2.1.16 监测预警monitoringandear1.ywarning通过对自动化监测系统获取的监测对彖的监测数据和状态信息进行分析，判断工程异常状态和风险征兆，并及时发出不同级别的安全警报信息.2.2 缩略语GNSSG1.oba1.NavigationSate1.1.iteSystem全球导航卫星系统SARSyntheticApertureRadar合成孔径雷达TPSTunne1.ProtectSystem磁道防入侵保护系统OTDROptica1.TimeDomainRef1.ectometry光时域反射仪3基本规定3.0.1城市轨道交通工程宜开展自动化监测下列情况应实施自动化监测：1作业环境危险的工程；2无人工监测条件的工程：3需要进行高嫌次监测的工程。3.0.2自动化监测方案编制前应按现行国家标准£城市凯道交通工程监测技术规范G
