《复合锚杆抗拔桩技术规程》.docx

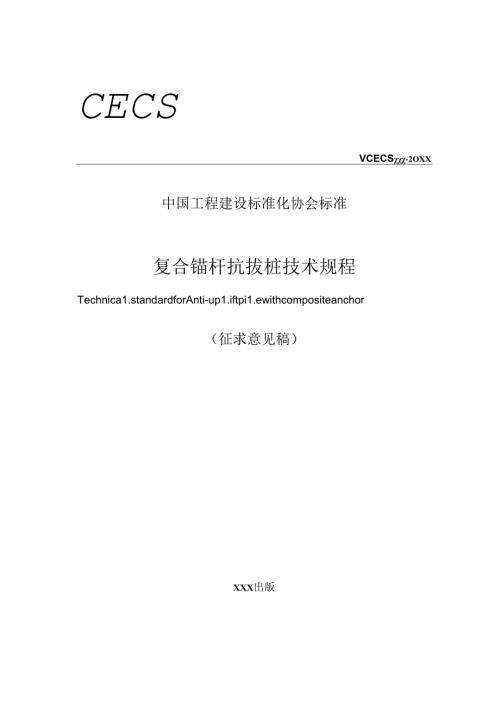

CECSVCECS-2OXX中国工程建设标准化协会标准复合锚杆抗拔桩技术规程Technica1.standardforAnti-up1.iftpi1.ewithcompositeanchor（征求意见稿）XXX出版中国工程建设标准化协会标准复合锚杆抗拔桩技术规程Technica1.standardforAnti-up1.iftpi1.ewithcompositeanchorT/CECSXXX202X主编单位：建研地基基础工程有限贡任公司批准单位：中国工程建设标准化协会施行口期：20XX年XX月XX口根据中国工程建设标准化协会6关于印发2022年第二批协会标准制订、修订计划的通知（建标协字2O2277号）的要求，标准编制组经过深入调查研究，认真总结工程实践经验，参考国内和国外先进技术标准，在广泛征求意见的基础上，制定本规程。本规程共分为5章，主要技术内容包括：总则，术语和符号，设计，施工,版量检验与验收试验°本规程的某些内容可能直接或间接涉及专利.涉及专利的具体技术问题，使用者可直接与本规程主编单位协商处理，本规程的发布机构不承担识别这些专利的贡任.本规程由中国工程建设标准化协会归口管理，由建研地基基础工程有限贡任公司负贡具体技术内容的解择,本规程在执行过程中如有需要修改或补充之处，请将有关资料和建议寄送解释单位（地址：北京市北三环东路30号，邮政编码：100013）,以供修订时参考本规程主编单位：建研地基基础工程有限资任公司本规程参编单位：本规程主要起草人员：本规程主要审查人员：I总则12术语和符号22.1 术语22.2 符号33设计53.1 一般规定53.2 设计计算63.3 构造设计114施工145质房检验及验收试验16附录A1860级<1.>s5.2钢绞线压花锚承载力特征值19附录B杆骨钢管与管内注浆体、桩身混凝土粘结强度20本规程用词说明21引用标准名录22附：条文说明23Contents1 Genera1.Provisions12 TermsAndSymbo1.s22.1 Terms22.2 Symbo1.s33 Design53.1 Genera1.Requirements53.2 Ca1.cu1.ationofDesign63.3 Structura1.Design114 Construction145 Qua1.ityandAcceptanceTest16AppendixACharacteristicVa1.ueofBearingCapacityofStee1.StrandBu1.bAnchor.19APPendiXBBondStrengthBetweenGroutinPipe.Pi1.eConcreteandStee1.Pipe.20Exp1.anationofWordinginThisSpecification211.istoQuotedStandards22Addition:Exp1.anationofProvisions231总则1.0.1为了在豆合锚杆抗拔桩工程中，贯彻执行国家的技术经济政策，做到安全适用、绿色低碳、技术先进、经济合理、保证质量，制定本规程。1.0.2复合锚杆抗拔桩可作为建设工程的抗浮、抗拔构件，也可兼做抗压桩或复合地基的增强体。1.0.3木标准适用于发合锚杆抗拔桩的设计、施工、质量检验及验收。1.0.4史合锚杆抗拔桩工程的设计、施工、检测及暗收，除应符合本规程的规定外，尚应符合现行国家标准和中国工程建设标准化协会的有关标准的规定。2术语和符号2.1 术语2.1.1 史令锚杆抗拔桩由杆筋及注浆体、杆骨、桩身组成的抗拔桩，桩彳仝般为15Omm8(N)mm.2.1.2 杆筋更合锚杆抗拔桩的受拉筋体，般为预应力钢绞线,也可采用预应力螺纹钢筋或预应力钢棒等高强钢筋。2.1.3 杆骨由钢管、定位导向装置等组成的骨架或钢管(筋)笼.杆骨不仅是杆筋的骨架，保证杆筋位置准确和施工到位，而且是杆筋的防护U,保证在设计使用年限内杆筋不被腐蚀.当桩径为80Omm时，杆骨是由钢管、推筋、加强筋形成的钢管笼，或者由副管、纵向钢筋、筵筋、加强筋形成的管筋笼。2.1.4 定位导向装置设置.在钢管上，确保钢管在桩身内位置准确的构造装置。2.1.5 压花锚承载力特征值压花锚抗拔承载力安全度、钢绞线滑移变形均满足工程要求时，压花锚承受的拉力值。2.1.6 预应力损失标定值通过现场张拉试验测定的杆筋预应力损失值。2.2 符号2.2.1 作用和作用效应M1.-荷战基本组合下桩顶轴向拉力设计值：荷敕基本组合下杆筋作用于锚垫板上的压力设计值：人作用手冲切破坏锥体底面上的水压力：Mk-荷载标准组合的杆筋拉力值：Nk-荷载标准组合的单桩拉力值：2.2.2 材料性能和抗力品,一单桩抗拔承载力特征值：Ay、人杆筋中预应力筋、普通钢筋的抗拉强度设计值：际k、杆筋中预应力筋、普通钢筋的极限强度标准值:.一混凝土轴心抗拉强度设计值：RU杆筋压花锚承载力特征值；n杆骨钢管与管内注浆体的平均粘结强度：1.杆骨钢管与桩身的平均粘结强度：Y-有效林长范围内土（岩）的加权平均有效重度。2.2.3 几何参数Ar、杆筋中预应力筋、普通钢筋的截面面积；“1.计郛截面周长：加一冲切计算截面有效高度：力杆骨钢管内径：八杆骨钢管内杆筋粘结段长度：上一杆骨钢管外径：/1.杆骨钢管在桩身内的长度：.“、工一桩的排距、列距：p-桩的长度。2.2.4 设计参数和计算系数外截面高度影响系数。3设计1.1.1 一般规定3.1.1 笈合锚杆抗拔桩的设计工作年限不应低于上部结构的设计工作年限。设计安全等级按现行有关建筑结构规范的规定采用。3.1.2 更合锚杆抗拔桩可兼做抗压桩，适用于般黏性土、淤泥质土、湿陷性黄土、中细砂、砂卵石、岩石等地层。兼做抗压桩时,应选择较硬土层或岩层作为桩端持力层。3.1.3 当场地有液化土层、季节性冻土或膨胀土层时，桩身应穿过上述土层进入下面的稔定土层，进入深度应由计算确定。3.1.4 桩径宜采用315Omm800mm.桩身材料应符合以下要求：1泡凝土强土等级不宜低于C30,不应低于C25；桩径小于40Omm时,可采用细石混凝土或水泥砂浆、水泥浆，强度等级不应低了C30或M30。2杆骨宜采用钢管或钢管与钢筋组成钢管(®j)笼。3杆筋宜采用钢绞线，也可采用预应力螺纹钢筋或预应力钢棒等强钢筋。3.1.5 上层地域上，不加预应力的复合锚杆抗拔桩，桩长不应小于5m：施加预应力的更合锚杆抗拔桩，桩长不应小于9m,且杆筋上段应设置,长度不小于5m的无粘结段。3.1.6 当桩长大于20m或设计对基础上浮位移有特殊要求时，宜对杆筋施加预应力。杆筋张拉应符合下列规定：I杆筋宜在桩顶张拉锁定，也可在基础完成后在基础顶部张拉锁定。2张拉锁定时，传递张拉力的混凝土、水泥浆等材料的龄期、强度应达到设计强度的70%-80%o3杆筋锁定后，杆筋张拉端的有效拉力的合力值宜为桃抗拔承载力特征值的0.91.1倍。4预应力筋的张拉控制应力不在大于0.75务k,最大张拉应力不应大于0.8%*,加为杆筋极限强度标准值。5当在桩顶张拉锁定时，应在机顶设置预加力传力装置。传力装置应采用方便基础防水层施工、方便基础钢筋绑扎的构造形式。3.1.7 杆筋宜采用钢纱线，也可采用预应力螺纹钢筋或预应力钢棒等高强钢筋。3.1.8 当基训或抗水板厚度小于60Omm时,杆筋与基础或抗水板的锚固连接不应采用压花锚。3.1.9 复合锚杆抗拔桩用于基础工程抗浮时,设计工作应包括下列内容：1结构抗浮稳定性计算：2单桩抗拔承载力计算：3群桩抗拔承载力计算：4杆筋承载力计第：5杆筋与基础结构锚固节点承载力计竟：6杆筋及锚固系统防腐蚀设计：7笑合锚杆抗拔桩与结构连接构造、防水构造设计：8更合锚杆抗拔桩试验、检测要求。3.1.10 对上浮变形要求严格的工程，或者有特殊要求的工程，应进行基础沉降、上浮变形分析。3.1.11 更合锚杆抗拔桩兼做抗压桩或豆合地基的增强体时，其设计计算、构造尚应符合相关标准的规定。3.2设计计算3.2.1 结构抗浮稳定性验算，应符合中建筑地基基础设计规范GB5OOO7及E建筑工程抗浮技术标准JGJ476的相关规定。3.2.2 当桩的成孔和灌注工艺为当地成熟的技术时，枇的承载力特征值可根据地区经脸和建筑桩基技术规范JGJ94的有关规定计算确定。当桩身材料为水泥浆时，可适当考虑水泥浆渗入地基土对侧阻力的提高作用，提高幅度可取£建筑桩基技术规范JGJ94后注浆(W阻力提高幅度的1/3-1/2。3.2.3 单桩抗拔承载力计算、群桩抗拔承载力计算，应符合d建筑枇基技术规范JGJ94的相关规定。3.2.4 单桩抗拔承载力应符合下式规定：NkR1.×1.(3.2.4)式中：Nk-荷载标准组合的单桩拉力值(kN),按£建筑结构荷载规范GB50(X)9通过结构计算分析确定。3.2.5 杆筋永久使用阶段受拉承载力应符合下列规定：yAtr+fA(325-1)er0.5(4k4p+1.A)<32.5-2)式中：M1.荷载基本组合下桩顶轴向拉力设计值(kN),按£建筑结构荷载规范GB50(XR通过结构计算分析确定；RP1.-单桩抗拔承载力特征值(kN),按本标准第322条确定.小、A-杆筋中预应力筋、普通钢筋的抗拉强度设计值(kPa)：乐k、/a杆筋中预应力筋、普通钢筋的极限强度标准值(kPa)：小、A,杆筋中预应力筋、普通钢筋的截面面枳(n?)。3.2.6 杆筋与基础的连接采用挤压锚、夹片锚时，锚具及钢垫板应符合下列规定：1锚具应符合6预应力筋用锚具、夹具和连接器GBTI437O、£预应力筋用锚具、夹具和连接器应用技术规程JGJ85的规定。2夹片锚钢垫板上的开孔，应根据钢绞线数量、锚具规格型号确定。挤压锚钢垫板上的开孔，应对称、均匀布乳孔径亢比钢绞线外轮廓直径大1.0mm2.0mm0孔数不大于4时，每2个相铭孔的净距比为25mm-30mm:孔数大于4时，中心孔与外围孔的净距亢为25mm30mm>3钢垫板受力较小时可采用平板式，钢垫板受力较大时应采用肋板式。型板、肋板的厚度等参数应按照£钢结构设计标准GB5OO17计算确定，.其应力可根据受力特点采用材料力学、学性力学方法计算。4钢垫板的平面尺寸应根据钢垫板卜混凝土基础板的受冲切承载力计算确定，不配置箍筋或弯起钢筋的基础板的受冲切承载力应符合卜.式规定(图325)：P-Pw0.7hftumh0(3.2.5)（八）挤压锚钢垫板(b)夹片锚钢渠板ff1.3.2.5传IS板下基11板受冲切射计算I-冲切破坏推体的斜极而：2计算我面：3计算极面的周长：4-冲切破坏锥体的底何线：S-谛垫板：6杆筋：7挤压带：8一夹片锚式中：荷我基本组合下杆筋作用锚垫板上的压力设计值(kN),按建筑结构荷教规范GB5()(XW通过结构计克分析确定:PW作用了冲切破坏锥体底面上的水压力(kN),可根据抗浮设防水位计算:fi混凝上釉心抗拉强度设计值(kPa)；A截面高度影响系数：当力不大于80Omm时，取供为1.0：当力不小于200Omm时，取向为0.9
