卸料平台方案2.21.docx

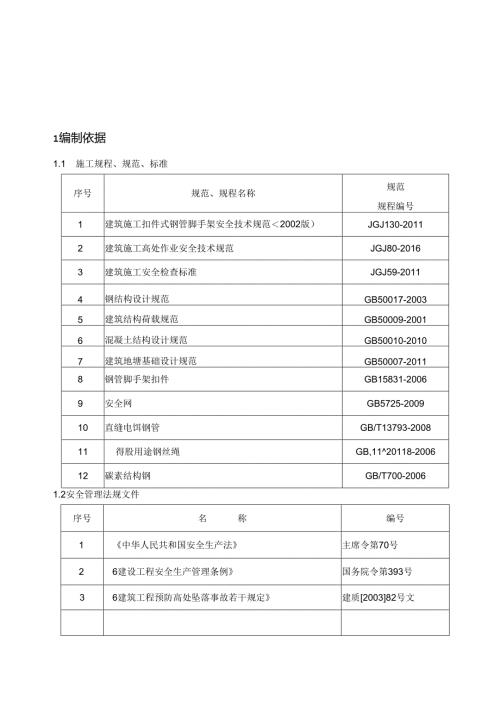

1编制依据22工程概况33主要材料规格54卸料平台构造参数和搭接要求55卸料平台搭设要点66卸料平台的拆除77安全施工技术措施88文明施工109计算书1110设计图纸211编制依据1.1 施工规程、规范、标准序号规范、规程名称规范规程编号1建筑施工扣件式钢管脚手架安全技术规范2002版）JGJ130-20112建筑施工高处作业安全技术规范JGJ80-20163建筑施工安全检查标准JGJ59-20114钢结构设计规范GB50017-20035建筑结构荷载规范GB50009-20016混凝土结构设计规范GB50010-20107建筑地塘基础设计规范GB50007-20118钢管脚手架扣件GB15831-20069安全网GB5725-200910直缝电饵钢管GB/T13793-200811得股用途钢丝绳GB,1120118-200612碳素结构钢GB/T700-20061.2安全管理法规文件序号名称编号1中华人民共和国安全生产法主席令第70号26建设工程安全生产管理条例国务院令第393号36建筑工程预防高处坠落事故若干规定建质200382号文1.3优秀轩二期18-23#.40-45#楼及地下车库工程施工总承包工程施工合同1.4 德秀轩二期18-23#、40-45#楼及地卜.车库工程设计施工图纸1.5 德秀轩一期18-23#、40-45#楼及地下车库工程施工组织设计2工程概况2.1工程简介序号项目概况内容1工程名称镌秀轩二期18-23#、40-45#楼及地卜车库工程2工程地址天津市津南区小站镇北马路与天山路交口3建设单位天津市天山房地产开发有限公司4设计单位天津大学建筑设计研究院5监理单位石家庄东方工程监理有限公司6质量监旨单位天津市津南区建设工程颁量安全监督管理支队7施工总承包单位江苏天宇建设集团有限公司8合同工期770日历天9开竣工日期2018年4月26H-2020年4月20日10合同质员目标殖量合格,确保两栋高层“海河杯”2.2 设计概况2.3 德秀轩二期18-23#、40-45#楼及地下车库工程位于天津市津南区小站镇北马路与天山路交口,总建筑面积111035.54方米，地上建筑面积为77416.95平方米：大型地下车库建筑面积（含住宅地下建筑面积）33618.59平方米。最高高度约90.5m,最高层数30层，最大基坑深度7.1m。2.4 和料平台设计概况本工程共计划设置悬挑卸料平台18个，各楼卸料平台具体布设位置见下表及附图:楼号类型个数定位安装位置搭设高度（位置）18#悬挑卸料平台21920J轴2-6日顶板3940J轴26层顶板19#恐挑卸料平台31518,A轴25层顶板36-39A轴25层顶板5659伏轴25层顶板20#悬挑卸料平台31518,A轴2-5层顶板3639/A轴25层顶板5659A轴25层顶板21#恐挑卸料平台247/A轴25层顶板2427,A轴25层顶板22#恐挑卸料平台223/J轴25层顶板2223”轴25乂顶板23#悬挑卸料平台22-3J轴26层顶板2223/J轴26层顶板40#恐挑卸料平台12326E轴214层顶板43#恐挑卸料平台269/F轴212层顶板2326F轴212层顶板44#悬挑卸料平台11417,A轴210层顶板3主要材料规格序号材料名称规格备注1钢管48×2.8mm卸料平台次楞2脚手板250300×4000×40mm铺设卸料平台面板3安全网1500×6000mm仃1.A认证标识4工字钢14#制作品挑卸料平台5钢丝绳21.5卸料平台卸荷6圆钢20制作悬挑卸料平台锚环和拉环4卸料平台构造参数和搭接要求4.1 却料平台设计参数和料平台使用容许荷载为05t,面承受荷载为15KN11T,局部垠大堆枳荷载为2KWm1.悬挑式卸料平台宽1.75米,伸出外脚手架3米，结构板锚固长度1.6米，每侧用两根力21.5钢丝绳卸荷。和料平台三边用4>48钢管做12米高防护栏杆，落地式卸料平台防护栏杆内做0.18米离挡脚板，挂安全网：悬挑式和料平台防护栏杆内满铺模板.4.2 悬挑式卸料平台制作方法本工程悬挑式和料平台设计宽1.75米，伸出外脚手架3米（出结构边缘4.3米），在结构板面内挑梁长度不少于1.7米。悬挑式卸料平台主框架为14#工字钢焊接成里，内为小48钢管焊接成次梁，板面为满铺40刖厚脚手板，脚手板面用8#铅丝绑扎14压筋与次梁连接牢固。能挑式卸料平台四周设12米高防护栏杆，悬挑式和料平台每根主梁穿入楼板预留的3个小18（HPB235级）成品螺栓，并用双螺丝固定.悬挑式卸料平台距前端处0.3米设置卸荷钢丝绳,在距平台脑渊0.5米处设置保险钢丝绳,均使用637的力21.5钢丝绳，钢丝绳每端用3个U型卡固定，并加设一个钢丝绳安全弯固定卡0钢丝绳一端与卸料平台的620吊环连接.端与隔层结构边梁预埋的420吊环连接,卸料平台安装时前端略向上抬起约5°并用紧绳器将卸荷钢丝绳和保险钢丝绳次调紧到位，不得住钢丝绳上安装花蓝螺栓调紧钢统绳.4.3 和料平台安装注意事项备楼卸料平台应按设计位置搭设，若实际施工时卸料平台位置不方便施工，经与技术部门沟通后可重新设计位置。5卸料平台搭设要点5.1 却料平台搭设操作流程5.1.1 落地式卸料平台搭设操作流程垫板一立杆一横杆与立杆、水平杆扣紧一安连墙杆与内侧杆扣紧一剪刀推一铺木脚手板挂立网防护及标识牌一脸收。5.1.2 悬挑式和料平台搭设操作流程预埋挑梁锚环一预埋钢丝绳拉环一吊运卸料平台就位一安装卸荷钢丝绳及安装挑梁木楔一挂标识牌一验收.超挑式卸料平台安装流程如下图所示：5.2 悬挑却料平台搭设注意事项却料平台必须与外架无任何连接。卸料平台斜拉钢我.绳与主体结构接触部分必须采用垫衬橡胶垫，防止钢丝绳来回摩擦受抵安装完毕的卸料平台，外口应略高于内口200mm。和料平台与外架之间的空隙必须满挂安全网防护，外架通往卸料平台的通道必须满铺跳板，并在跳板卜.方满挂水平兜网。通道两侧设置防护栏杆并挂设绿色密目安全网。卸料平台安装完后，必须经过相关部门验收合格方可投入使用。和料平台使用过程中必须在其内外悬挂明显限载警示标志（限栽0.5吨）。人员和物料总筑城严禁超过设计容许荷毂，配专人监督。和科平台内必须挂牌标明钢管、扣件、顶捶、模板、木方等各种周转材料的单位重量，并在交底中强调该数据，卸料平台使用时，由安全部门设专人每周定时检隹，发现钢丝绳有锈蚀损坏应及时调换，钢丝绳"安全弯"被拉直应立即采取加固措施。饵健脱焊应及时修史.卸材料平台上的材料在下班前要吊完，不得堆放过夜.卸料平台位于后浇带附近，因此卸料平台拆除前，不得拆除该U卸料平台范围的楼板、梁模板支掾。5.3 悬挑式卸料平台的吊装要求卸料平台在地面拼装焊接成整体后，用用装钢丝绳固定平台四角，用塔出试M，若卸料平台倾斜，则调整吊装钢丝绳位巴，再次试吊，以此循环，直至起吊后和料平台保持水平为止。用塔吊将卸料平台吊装至使用楼乂，聘主梁套入与己埋设在楼面的锚环中，调整平台外口略高丁呐口后，在主梁周边与锚环的空隙用硬木垫牢。将钢丝绳拉接完毕，经检验合格后松下起重钩，安装结束。6卸料平台的拆除卸料平台拆除方法与安装方法顺序相反，具体要求如下1）卸料平台拆除时应划分作业区，周用设围栏或竖立警戒标志，并指定专人指挥，严禁非作业人员入内。2）拆除的高处作业人员，必须鳏安全帽，系安全带，穿软底防滑鞋。3）拆除顺序应遵循由上而卜;先搭后拆，后搭先拆的原则。即先拆脚手板、斜拉杆，后拆横杆、纵杆、立杆等，并按一步一消的原则依次进行，要严禁上下同时进行拆除作业。4）抱柱应RO拆除进度逐层拆除。5）拆除时要统一指挥，上下呼应，动作协调，当解开与另人有关的结扣时，应先通知对方，以免坠落。6）拆除时如附近有外电线路，要采取隔离措施。严禁架杆接触电线。7）拆除时不应碰坏门窗、玻璃、落水管、房檐片、地卜明沟等物品。8）拆卜.的材料，应用绳索拴住，利用滑轮徐徐卜.运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。9）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可忘开。10）拆除架子前应将架子的杂物清理干净。11）悬挑式卸料平台拆除流程如下图所示：趋锹折楠线7安全施工技术措施7.1材质及其使用的安全技术措施1）扣件的紧固程度应在4060Nm,并不大于65Nm,对接扣件的抗拉承裁力为3KN：扣件上螺栓保持适当的拧索程度。2）对接扣件安装时其井口应向内，以防进雨水，直角扣件安装时开口不得向下,以保证安全。3）各杆件端头伸出扣件盖板边缘的长度不应小于100mm;4）钢管有严重矮蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。5）外卸料平台严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹短、塑料混用。6）严禁将外径48mm与51mm的钢管混合使用。7）立杆对接须用“一字对接卡，严禁搭接.7.2 却料平台搭设的安全技术措施1）搭设过程中划出工作标志区，禁止行人进入、统一指挥、上卜呼应、动作协调，严禁在无人指挥卜.作业。当解开与另一人有关的扣件进必先告诉对方，并得到允许，以防坠落伤人。2）在搭设过程中应由安全员、架子班长等进行检杳、验收和卷证。搭设完成后验收，并做承载力试验达到设计施工要求后挂合格牌再投入使用。7.3 卸料平台安全使用管理1）结构外卸料平台安装完毕后,经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除卸料平台部件。2）严格控制施工荷数，脚手板不得集中堆料施荷，落地式和悬:挑式卸料平台施工效荷不得大于15KNm2.3）卸料平台使用时应由专人监督，并定期检查。4）卸料平台使用后每周检查次，主要对卸料平台拉结点、钢丝绳等易松动部位进行检查，发现隘患在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。5）卸料平台上码放的周转材料要及时转运至作业面或材料堆放场，严禁在卸料平台上长时间堆放。6）卸料平台使用时在平台卜方不小于跌落半径（4m）范围处建立警戒线，其卜方严禁人员通行。7）卸料平台允许放置材料数量表材料名称规格单位数量木方4000X90X90根W60木模板2440×1220×15块W54脚手板1000X200X45块W60支托个93钢管48X6000根65扣件个800碗扣架管24
