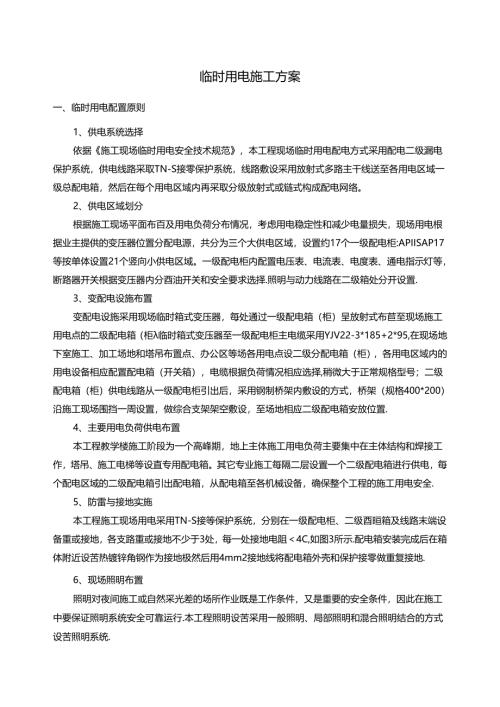

临时用电施工方案一、临时用电配置原则1、供电系统选择依据施工现场临时用电安全技术规范，本工程现场临时用电配电方式采用配电二级漏电保护系统，供电线路采取TN-S接零保护系统，线路敷设采用放射式多路主干线送至各用电区域一级总配电箱，然后在每个用电区域内再采取分级放射式或链式构成配电网络。2、供电区域划分根据施工现场平面布百及用电负荷分布情况，考虑用电稳定性和减少电量损失，现场用电根据业主提供的变压器位置分配电源，共分为三个大供电区域，设置约17个一级配电柜:APIISAP17等按单体设置21个竖向小供电区域。一级配电柜内配置电压表、电流表、电度表、通电指示灯等，断路器开关根据变压器内分酉油开关和安全要求选择.照明与动力线路在二级箱处分开设置.3、变配电设施布置变配电设施采用现场临时箱式变压器，每处通过一级配电箱（柜）呈放射式布苣至现场施工用电点的二级配电箱（柜临时箱式变压器至一级配电柜主电缆采用YJV22-3*185+2*95,在现场地下室施工、加工场地和塔吊布置点、办公区等场各用电点设二级分配电箱（柜），各用电区域内的用电设备相应配置配电箱（开关箱），电缆根据负荷情况相应选择,稍微大于正常规格型号；二级配电箱（柜）供电线路从一级配电柜引出后，采用钢制桥架内敷设的方式，桥架（规格400*200）沿施工现场围挡一周设置，做综合支架架空敷设，至场地相应二级配电箱安放位置.4、主要用电负荷供电布置本工程教学楼施工阶段为一个高峰期，地上主体施工用电负荷主要集中在主体结构和焊接工作，塔吊、施工电梯等设直专用配电箱。其它专业施工每隔二层设置一个二级配电箱进行供电，每个配电区域的二级配电箱引出配电箱，从配电箱至各机械设备，确保整个工程的施工用电安全.5、防雷与接地实施本工程施工现场用电采用TN-S接等保护系统，分别在一级配电柜、二级酉晅箱及线路末端设备重或接地，各支路重或接地不少于3处，每一处接地电阻4C,如图3所示.配电箱安装完成后在箱体附近设苦热镀锌角钢作为接地极然后用4mm2接地线将配电箱外壳和保护接零做重复接地.6、现场照明布置照明对夜间施工或自然采光差的场所作业既是工作条件，又是重要的安全条件，因此在施工中要保证照明系统安全可靠运行.本工程照明设苦采用一般照明、局部照明和混合照明结合的方式设苦照明系统.1)公共施工区域照明设置：(1)现场在塔吊大管上设置金属卤化物照明灯组，根据现场施工范围设置3.5KW的铺灯,分不同方向照明,确保塔吊夜间施工及场地内的夜间施工光源。(2)在现场施工区域灯光较暗塔吊携带灯具照明不足的部位，架设高位灯台以满足施工照明要求，每个灯台装设3.5KW铺灯一组(非加班时间关闭),以满足施工场地的夜间施工光源。(3)在地下室、各楼层等公共施工场所，设置照明灯具,采用混合照明方式，即地下室、各楼层内照明分为普通照明和应急照明相结合的方式供电.(4)本工程计划在工人生活区设省36V安全电压，配电线路相应加大规格，确保工人生活区用电安全.(5)本工程沿围墙顶设置圆球型室外防雨节能灯，作为围墙防护警示照明光源，根据围墙结构柱位置间隔设置，以满足照度要求.2)局部施工区域照明设苦:在加工区、料具堆场、道路、仓库、办公室、食堂和宿舍均设一般、局部照明或混合照明，由就近的配电箱提供电源，设置普通节能日光灯和带漏电保护的插座，配置翘板开关。其中办公管理区照明电源由专用照明回路供电，采用动力和照明系统分开的供电系统，确保正常办公管理不受膨响。3)照明灯具的选型及安装高度室内安装有防砸防撞灯里的照明节能灯具,室外灯具采用防水型.灯具金属外壳和金属支架作接零保护.灯具离地高度室外3m,室内2.4m,不足2.4m时，加装接地线.4)照明电压的选择一般场所为220v;潮湿和易触及带电场所为24V;手持行灯照明和灯具离地面高度2.4m的场所,楼层通道、地下室层高较低、施工较为密集的区域等为36V安全电压.宿舍及地下室照明36V安全电压.5)照明电源设置现场照明系统与动力供电系统尽量分开使用，动力和照明系统用电分别设置开关控制，并装有漏电保护器.电源由按用电要求设置的二级配电箱引来。二、配电箱的设置1.配电箱选择与设告1)临时配电箱选型设计：按照使用功能及区域现场主要设置一级配电箱、二级配电箱、塔吊专用配电箱、施工电梯专用配电箱、I临时照明配电箱等。2)配电箱的设置(1)根据现场塔吊平面布置为每台塔吊独立设置专用配电箱供塔吊及塔吊照明使用，塔吊专用箱电源引至就近一级配电箱；(2)根据施工主要负荷分部进行一级配电箱、二级配电箱合理布置，满足现场施工要求。施工电梯、降水泵、临时水泵房、材料加工房等设置专用配电箱；3)配电箱技术要求配电箱、开关箱的设计依据施工现场临时用电安全技术规范等电气安全、技术标准.符合以下要求：Q)箱体材料选用铁板,一级配电箱铁板厚度为2mm,二级配电箱铁板厚度为1.5m,保证使用现场机械强度，箱体为红色,箱门挂锁.(2)一级配电箱为落地式双面双开门，防雨型；临建区二级配电箱箱体底部留有与断路器位置对应的带椽胶弧圈的圆孔，柜体进出线均为下进下出；施工现场二级配电箱采用带工业插头的二级配电箱，保证施工现场用电规范、美观.(3)箱体的电器保护措施主要是防漏电触电措施。作为防漏电、触电的电气保护措施之一，箱内电器正常不带电的金属基座、外壳、铁质电器安装板以及铁质箱体之间应通过金属连接螺栓等保证电气连接，并应在铁质箱体安装明确的保护接零端子(即采用TN-S保护系统)，专门用于连接专用保护零线一PE线.(3)箱内元器件设置一级配电箱:配出回路数为15个回路,装设总路隔离开关、总路断路器、分路隔离开关、分路漏电断路器、漏电保护器、电压表、电流表、电度表等.电压表须配电压互感器，电流表和电度表不得共用一套电流互感器.装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路.由一个进线单元和一个出线单元组成，或由一个进线单元和数个出线单元组成,装设可见断开点的透明塑壳总断路器和可见断开点的透明整壳分路断路器及辅助电源故障时能自动断开的辅助电源型分路漏电保护器，可见断开点的透明塑壳断路器均设置在电源进线端。每个回路输出端应装设三点接线端子板。漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAS.二级配电箱：配出回路数为27个回路，装设总路隔离开关，总路断路器；分路隔离开关，分路断路器，由一个进线单元和数个出线单元组成,装设可见断开点的透明塑壳断路器总开关和可见断开点的透明塑壳断路器分开关及五点接线端子板，可见断开点的透明塑壳断路器均设置在电源进线端.开关箱：装设隔离开关、断路器、漏电保护器由一个进线单元和一个出线单元组成,装设可见断开点的透明型壳断路器和漏电保护器及五点接线端子板，可见断开点的透明塑壳断路器均设言在电源进线端.漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于O1S0所有配电箱均为铁制、防雨、防尘，并有门上锁及防护里.为了方便管理配电箱均分类编号，做好记录。所有配电箱均从箱体下进、出线，进、出线加护套分路成束，并用PVC管做防水弯.施工现场塔吊设首单独配电箱，专用电缆(YJY4x95+1.x50)引自二级箱四口.施工现场地下室照明采用不大于36V安全电压供电，架空支架敷设，距地面2.5-3米.三、施工工艺技术1.1 施工工艺流程电缆敷设电缆头制作电缆验收一电缆测试1.电缆敷设通电验收4、灯具开关插座安装材料验收开关插座及灯具安装JI测试验收5、防雷接地接地体焊接一等电位焊接)-设备管道接t也-4寨试验收1.2 施工工艺1.配电箱安装1）认真核对箱/盘而型号、规格、技术资料、回路接线图及其相酉窿备品、附件等是否符合设计图纸要求,并作好开箱检查记录；2）现场将临电用配电柜、二级箱座于坚实地面（按要求现场作险地面硬化处理）,基座采用1:3水泥砂浆M75砌块砌筑200mm高，外面抹灰。配电柜、二级箱防护采用脚手杆搭设，上铺b=15mm多层板（在塔吊运行范围内双层防护），盖瓦楞铁，要求雨天四周不积水.根据结构施工阶段划分及用电设备布置情况，本方案中设计了基础结构施工阶段、主体施工阶段以及装饰施工阶段的用电平面布置。不同阶段的用电布置根据施工阶段的转换，用电线路随着用电设备的增加或减少而改变.4）配电箱（盘）全部电器安装完毕后，用兆欧表对线路进行绝绦测试。测试项目包括箱内相线与相线之间，相线与零线之间，相线与地线之间,零线与地线之间电阻，同时做好记录；5）配电箱安装完成后在箱体附近设置热镀锌角钢作为接地极，然后用16mm2接地线将配电箱外壳和保护接零做重直接地.6）配电箱安装完成后,按照中建总公司和局、公司要求设置一级配电箱防护棚，一级配电箱防火等级为，配电箱防护栏四周砌筑围槛,防止小动物出入,防护栏外设置两个气体灭火装置；配电箱设置防雨及防晒昔施。四周通道距离正面通道式:1.5m后面+0.8m,侧面Tm,上部05m的要求。图5.2-2临时用电配电箱安全防护现场效果图2、电缆敷设1）电缆敷设前根据临电图纸选定电缆规格型号，并进行电缆绝缘测试和耐压测试合格以后，在电缆首末端设省好标识方能敷设；2）电缆敷设方式，根据现场具体情况采用以下敷设方式：当电缆采用埋地敷设时，做法见图5.2-3;建筑内电缆沿墙或梁下架空敷设时电缆支架采用1.40*4或1.50*5角钢制作"1."型支架；楼层竖向电缆垂直敷设时，主干电缆采用成品电缆支架每层设置,支线电缆采用绝缘穿刺线夹形式从主线分出.3 ）将电缆敷设用机具准备到位，并在埋地管道中穿好牵引线，通过人力和电动机结合方式逐步将电缆敷设至M立，并在首末端预留足够长度.4 ）电缆两端测员好长度后剥除电缆外皮并用液压钳制作电缆头，然后将干包式电缆头接入配电箱或用电设备上；5 ）电缆敷设完成后进行电缆绝缘电阻式,同时挂好标识标牌，标志牌上应注明电缆编号、规格、型号及电压等级及起始位置。3、管内穿线6 ）根据临电图纸确定始端至陡端，找好水平或垂直线，用颜色线沿墙壁、顶棚等处，在线路的中心线进行划线；2）将PVC线槽沿墙面上明敷或者在龙骨上吊顶内暗敷，线槽用自攻螺丝固定，间距不超过500mm,距离配电箱、设备、开关插座15Omm处固定；3）选择与图纸要求相匹配的电线穿入线槽内，盖好盖板防止电线裸露在空气中；4）各分支接头处电线采用线接法连接，室外接头采用高压防水胶布包扎后再用绝缘胶布包扎，配电箱内接线整齐美观，无线线；5）连接、包扎全部完成后,应进行自检和互检，检有无误以后进行线路绝缘电阻测试，合格以后方能通电调试；4、灯具开关插座安装D灯具开关插座安装前核实其位置和规格型号，将接线盒内杂物和垃圾清理干净；2）灯具开关插座在墙上明敷或吸顶安装，接线时应按照施工规范要求将相线、零线、保护线接入相应正确位置；3）沿迎宾大道、西侧观光大道设置风管互补路灯，路灯可以进行市电转换，每隔25m设置一盏；路灯安装前检查配件是否整齐，然后组装完成后再用汽车吊进行灯杆安装，固定好基座螺栓并连接好市电；4）灯具开关插座安装完成后进行绝缘测试，并在配电箱内贴好回路标识牌1.3施工要点1、配电箱安装：室、二级配电箱落地安装，其他配电箱挂墙安装。检查配电箱箱（盘）内配线是否整齐，箱内开关动作是否正确灵敏，有无绞接现象；配电箱金属框架是否接地可靠，箱漏电保护装置动作电流不大于30mA,动作时间不大于0.1s;核实箱内接线端子回路编号和同一端子上导线连接数量；柜、屏、台、箱、盘安装垂直度允许偏差在合格范围内.2、线槽安装:PVC线槽
