XX冶市政道路类成套技术方案-17.docx

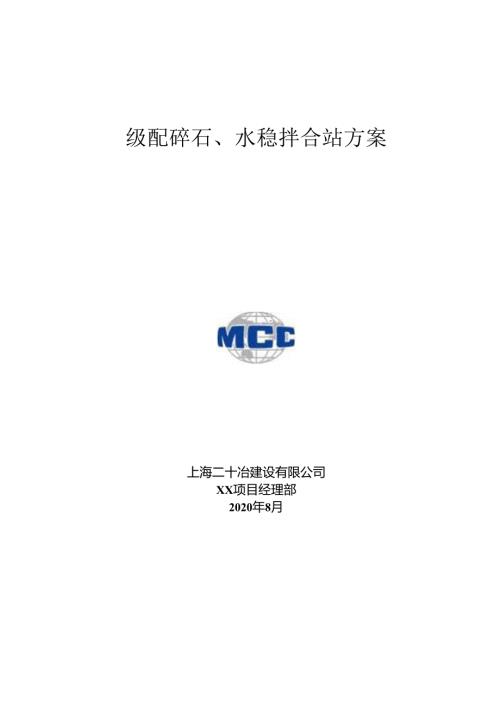

级配碎石、水稳拌合站方案上海二十冶建设有限公司XX项目经理部2020年8月M1.CC上海二十冶m低衣服公”¼HMM%jIRtHft1.ns11er(X1.Im目录一、编制依据及原则1.1.方案编制依据1.2编制原则、»*»»*»*»»»»*3.1 选址33.2 规划及布局3四、tJft人员、设备、材料情况44.1 人员44.2 机械设备44.3 材料4和站建设卜I为I4六、和站建设施工及注46.1 场地平整及乐实、初步硬化6.2 拌和机作业区的设置46.3 集料储料区的设置66.4 工地试验室、办公区、生活区设置66.5 场区内交通设置66.6 拌和站用水设置66.7 拌和站用电设置66.8 其他布置6八、文明施工和及环境施«88.1 文明施工措施88.2 环境保护措施8M1.CC上海二十冶m低衣服公”3MMUIRiUfTI11X4111HV<X1.1.11>.一、编制依据及原则U方案编制依据1.1 本标段合同文件；1.24 公路路面基层施工技术细则UTGfrF202015）；1.25 C施工现场临时用电安全技术规范：1.26 4建设工程施工现场消防安全技术规范：1.27 公司所拥有的机械设备,管理水平及多年积累的一级公路施工经验：1.6本标段总体施工组织设计和总体施工进度计划：1.28 征临时用地的位置、面枳、形状等特点。（I）严格遵循广西壮族自治区公路施工标准化管理指南的要求为原则。能够正确指导级配碎石、水泥稔定料拌和站建设，确保建站符合要求。（2）坚持实事求是的原则。实事求是的确定建站规划和场地布置，确保按标准、安全的完成场站建设任务。二、工程概况项目位于崇左市龙州县城北侧，呈东西走向。项目起点位于龙州县弄堪村附近，桩号为K0+840与在建城东大道相接,由西向东经过红八军起义纪念碑、航空导向塔、龙州国际装修市场、城北上龙南路交叉口、龙北农场上坡分厂，重点S313省道69公里碑处，桩号为K7+960,往西接省道S313公路局养护段.项目采用城市主干路标准，设计速度60kmh道路红线宽度60m,路线全长7120m,于桩号K2+920附近接上现状省道S313。全线级配碎石7.59万m3：水泥稔定碎石16.71万m3,建设级配碎石、水稔拌和站进行厂拌“三、捽和站选址、规划及布局3.1 选址水稳拌和站拟建在先锋石场，位置紧辐县城，地势开阔、交通便利、水电供应充足，料场距离工地运输距离12km。3.2 规划及布局（1）采用封闭式管理，场地四周设且彩钢瓦困堵，增高2m,困墙坚实、桎固、整齐美观。入口设置大门和值班室。（2）水稳拌和站布局充分利用既有临时征地的特点和现有设施情况，充分考虑施工生产情况，合理划分拌和站作业区、材料计属区、材料库、运输车辆停放区、试验区、集M1.CC上海二十冶m低衣服公”3MMUIRiUfTI11X4111HV<X1.1.11>.料堆放区及生活区。（3）拟建水稳拌和站占地平均长124.5m,平均宽84O4m,共计IO463m2,具体布置详见附图水稳站平面布置图。四、计划投入人员、机械设冬、材料情况41Af1.普工IO人,电工2人,机手IO人.设备安装技术人员4人测员、施工技术员2人，材料、协调等方面管理人员3人，拌和场建设现场负贵人1人。4.2机械设备拌和站场地平整及建设用，360挖掘机1台，1.50装载机2台,135KW推土机1台，2OTJK路机1台，50t吊车2台，发电机1台及其他小型设备。出材料拌和场建设所用碎石、片石、水泥、砂、石渣、隔离墙等建筑材料在当地采购，直接运到工地，采购、运输便捷五、拌和站建设实施it1.拌和站从2020年8月15日开始建设，计划至2020年9月10日完工。（1）8月15日8月22日：对场地平整压实，初步硬化（碎石）、浇筑捽和设备基础：（2）8月23日9月4日：拌和设备进场安装.始安装用电设施,搭建拌和站用墙：（3） 9月5日T月7日：拌和设备安装完毕，铺筑拌和区和储料区场地：（4） 9月8日9月10日：拌和站建设完毕，校核设名、验收.六、拌和站建设施工及注意事项进场后对拌和场场地进行测量,整理测量数据，进行整个场地的初步规划布置，具体施工方法及要求如E：6.1 场地平整及压实、初步硬化消除地表植被，拆除场地范用内的临时建筑；采用推土机平整场地，场地清理平整完成后，进行全面碾压，按照区域规划进行场地初步硬化。6.2 捽和机作业区的设Jt（1）根据工程量情况及进度计划耍求，在捽和站配置台山东潍坊贝特机械集团有M1.CC上海二十冶m低衣服公”3MMUIRiUfTI11X4111HV<X1.1.11>.限公司生产的WCZdOO哒强制式拌和机，设备具备自动计量功能，设自动计量补水器加水。拌和机产量约为450吨/小时.(2)拌和机占地总长60米、宽20米，设立于拌和站东侧。<3)严格按照厂家提供的拌和机基础图进行拌和站钢筋混凝土基础施工，基础入地深度不小于2m,基底位于强风化凝灰岩，按照图纸绑扎钢筋网后浇筑C25混凝土。基础施工时在拌和机支腿与基础各衔接点及支撑点位置安放预埋铁，安装设备时与设备衔接牢固。<4)拌和机配置5个集料仓、3个水泥储料灌(单个最大容重100t),成品料斗容积8m30集料仓搭设防雨棚，并设置隔板，隔板高度不少于100Cm,确保不串料。(5)水泥罐基础施工:水泥底基础拟下挖2.0米，基底位于强风化岩层，基底坚实，承载力不低于25OkPa。再立模、安装上下两层钢筋网，浇筑C25混凝土。安装水泥储料罐，储料罐直径2.88m,仓筒高Iom，支腿邻边间距2.05m,支腿而11m：单个罐自重6.0(.每个水泥送基础保证3x3米的尺寸，同时将所有水泥罐的基础连成整体，厚度为1.5m,并预埋地脚螺栓和支撑钢板。基础顶面平整度正负误差控制在2mm以内。基础高于自然地面大于150mm,基Sii周围硬化，排水顺畅，严禁基础积水.承载力验算如下：水泥罐满载时容重100t+自重60t,每条腿承受静数265kN:基础自重为：3m×3m×1.5m×26kNm3=351kN；强风化岩地基承栽力为250KPa,考虑1.2倍荷载系数1.2x(265kN×4+351.kN)=1693.2kN<25OkPa×3m×3m=225OkN,满足要求。(6)主机基础施工：按基础图尺寸立模、安装上下两层钢筋网，浇筑C25混凝土，并预埋地脚螺栓。生机每个支腿基础保证1x1米的尺寸，厚度1.0m0承效力验算如下：拌和机主机自重40,拌和混合料时成品料斗容积8m3,混合料重量I6t,每条支腿承载：基础自重为：1.Onix1.0m×1.omX26kNn3=26kN:强风化岩地基承我力为250KPa,考虑1.2倍荷载系数，1.2x(1.40kN+26kN)=1992kN<250kPa×1.m×1.m=250kN,满足耍求.(7)罐体及拌和机安装：待基础险达到设计强度后方可组织拌合站安装。螺体和拌和机采用5()1吊车进行起吊安装，安排吊装经验丰窗的吊车操作手和指挥人员进行吊装。吊车支腿稳固，起吊平桎，M1.CC上海二十冶m低衣服公”3MMUIRiUfTI11X4111HV<X1.1.11>.安装位置准确,检查解体和拌和机竖直度，满足要求后连接加固各部件。采用型钢将各搏体连接成整体，旅体四个方向安装揽风绳，灌顶设置避宙针，下部连接接地铁.瞧体统一喷涂颜色，醒目位置绘制项目名称、施工单位简称。（8）拌和机安装完成后，对拌和区域进行统一硬化，场地排水顺畅，不积水。6J集料储料区的设置（I）拌和站南北走向按五档规格材料分隔成4个储料区，各个面枳为25mx3Om=75Om2,碎公储料区走向与拌和站粒料仓的排列平行一致，并预留足够空间，方便装载机上料。（2）拌和站储料区采用30Cm厚度的碎石硬化.料场底标高高T外部地面，修筑成向外厥坡不小于3%,并在料场口设排水沟，防止料场积水.针对05mm细集料采用防雨布进行覆雨,防止OSmm细集料雨淋.，（4）拌和站可储料在0.8万方（1.84万吨）左右。6.4 工试殴室、办公区、生活区”由于水稳拌和站靠近既有的项目部，所以在其堪础上进行完善，在场区东北侧建设彩钢板房，设立临时办公区、试验区及生活区，面积2（）mx6m=120m2.生活区场地混凝土硬化（2（km厚），生活区与其他区隔离。6.5 场区内交通设置<1）拌和站出入门口设置于拌和站东南侧，出入门口宽度为8米。（2）场区内场地范围内采用30Cm厚碎石铺筑.6.6 拌和站用水设Jt拌和站用水采用深井地下水，在拌和站北侧新钻一口深井抽出地下水作为拌和用水，水经检验合格可用于生产.6.7 捽和站用电设Jt拌和站用电向供电同申请安装31.5kV变压器，从就近高压线杆上接入拌和站，在拌和站西南Wf设立配电箱，供应生产及生活用电。采用三相交流电，从变压器出来的低压用电线路全部埋于地下，设置三级漏电保护，在配电室、分配电箱和开关箱分别设理漏电保户器，确保用电安全。同时配置I台100kW发电机，确保停电状态下能正常生产。6.8 其他布置（I）在门口和拌和站控制室外放置消防灭火设施.如灭火器、灭火沙、铁桶、消防斧、铁锹等：在场区西南侧设置消防水池.（2）场内标识、标牌统制作，设置明确,清晰醒目。在拌和生楼徽控室和机械驾”!匚C上海二十冶人致有Wt公司<>rr>osikicikcc.n>驶室内，帖挂操作规程：在拌和场相应位置设置安全警示标志、并悬挂安全、生产标语。（3）作业平台、储科仓、集料仓、水泥城等涉及人身安全的部位设置安全防护设置。传动系统裸露的部位设置,防护装置和安全检修保护装置。七、安全防护和保障措施（I）坚持“安全第一，预防为主”的方针，明确安全目标，成立安全管理组织,并配备专职安全检宣人员，坚持安全交底、持证上岗制度，组织经常性的安全检隹，创建安全标准工地建设，最终实现安全目标。（2）所有特种作业人员和机械操作人员持证上岗。对施工人员进行技术和安全交底，做好岗前安全培训和技术交底工作，并进行安全培训教育。（3）做好安装及设计图纸会审、设计交底和技术交底。严格按照安装图纸进行安装。（4）施工过程中要坚持自检，互检和专业检查相结合的瓦检制度，发现问题及时解决。（5）施工过程中，必须明确施工人员分工和职责，在整个力装过程中，要切实听从命令，服从指挥，不得擅自离开工作岗位。在吊装作业中，应有统一的指挥信号，各操作岗位应协调动作，起重工要持证上岗。站内运行车辆和机械运行速度不超过15k11Vh.（6）登高作业要佩带安全带，并系挂在安全可咏的物体上。（7）摔和站现场严禁非工作人员进入，严禁酒后上岗。切工作人员进入施工现场必须侬带安全帽，操控室内悬挂搅拌机安全操作规程。（8）现场临时用电符合“三级配电两级保护”，达到“一机、一闸、一漏、一箱”要求。电箱设置、线路敷
