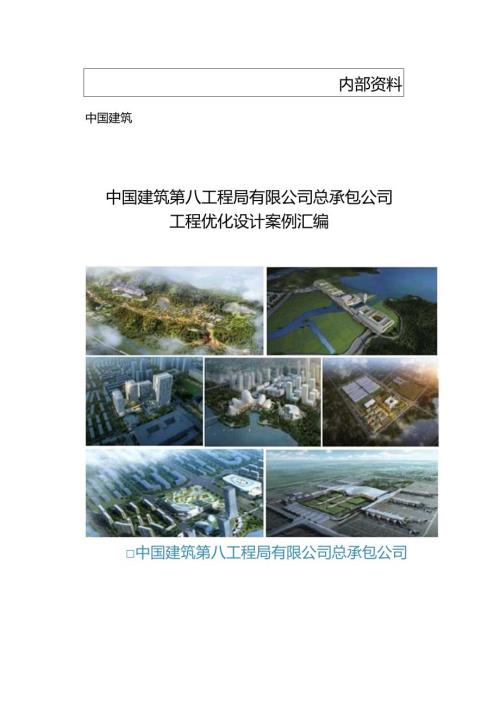

内部资料中国建筑中国建筑第八工程局有限公司总承包公司工程优化设计案例汇编中国建筑第八工程局有限公司总承包公司编辑委员会名单主编：陈新喜副主编：王俊佚危鼎孙晓阳陈华李赞洪雄昆编辑：杨易廉曲靖华目录第一章前言2第二章经典案例解析3Oi生命科学与创新创业大楼装配式的栈桥体系优化案例402江西吉安五指峰EPC项目科创中心结构体系优化案例20O3南通大剧院Am超高大跨雇面模架体系设计优化26O4江苏园博园泥潭治理优化设计32O5宁波国际会议中心项目优化设计案例4。06中兴通讯智能制造基地一期工程屋面找平层优化58»7中兴通讯智能制造基地一期机电安装工程优化设计管理65o8中兴通讯智能制造基地一期工程户内门施工优化74。9杭州奥体中心PPP项目机电安装工程优化设计管理78o杭州萧山国际机场三期项目新建航站楼及陆例交通中心工程主体工程施工总承包I标段围护持班及土体加固优化案例89Ii杭州萧山国际机场三期项目新建航站楼及陆儡交通中心工程主体工程施工总承包I标段北长廊Cn区基坑围护优化12杭州萧山国际机场三期项目新建航站楼及陆值交通中心工程主体工程施工总承包I标段综合管廊与I号路地道基坑围护设计与施工方案优化B杭州萧山国际机场三期项目新建航站楼及陆他交通中心工程主体工程施工总承包I标航站楼侬力加腋优化设计H74州萧山国际机场三期项目新建航站楼及陆例交通中心工程主体工程Jt工总承包I标地下空间开发区城（高铁站）围护结构地连埴肉筋优化122第二章经典案例解析第项方向建筑物*z东设计创意学院、国创项目110.911)西四平路、1。号线第13m*多北同济设计研究院278m图12周边建筑物示意图球第Tt第二II第三道第四道A«»«*±问K混凝土mm±胡筋油集土/Bm¾M土rawm¾wt±幅筋淑土fm¾MK±C钢筋混凝土铜筋混凝土钢支撑钢支撑钢支撑ft三H5R二、组织策划项目先后召开2次讨论会，综合考虑安全性、技术可行性、成本经济性、I期合理性等方面，经讨论提出了3种支撑栈桥体系方案.hi-卷入士白律枚桥体系»案二铜均构6用枝出体系D混凝土支撑栈桥体系实施特点:（1）整体性好；（2）施工工艺成熊;（3）受力可靠；（4）工期较长；（5）土方开挖不便;（6）拆除工作量大;（7）废料较多;（8）不可周转.-ZT温款土支簿梭桥体系（2）钢结构支撑栈桥体系实崎点:（0工期较短;便于开挖作业;（3）可周转；（4）绿色环保；（5）体量较大.（6）安装耐b（7）性能冗余：（8）成本高.图2-2纲结构支撑枕桥体系（3）钢栈桥+混凌土If1.合支撑体系实施特点：（1）安装便捷I（3）受力性能良好;（4）安拆方便；（5）便于开挖作业;（6）可周转；（7）瀛色环保1（8）W1ft;（9）整体性较差.戢贯三、导向分析考虑本项目周边环境复杂且位于市中心，降尘减噪环保缸要求高，近地铁，基垃深度大，也过程管控标准高等实际情况.本项目根据方案对比分析，在保证安全可控的前提下，综合考虑可操作性、受力性能、工期进度、适用性等方面因素的分析对比后，最终选择方案三I的栈桥+混凝土姐合支撑体系.表门导向分析表方案油能±支撑校桥体系«!结构支撑栈桥体系«1松桥+潮款土蛆合支撑体系jr艺成熟成熟收成焦整体性好T败受力性能好好好1»长短较短开挖作业神«»便利A*低育较低微色环保差好败由于基坑西便为地铁，东西向栈桥须拉通以派小地峰形。所以考虑在东西向仍然采用传统钢筋混凝土栈桥，南北向采用铜栈桥.四、钢栈桥设计1）铜栈桥结构组成本项目钢栈桥体系由栈桥板系统和支撑次梁系统构成.其中，栈桥板主要由H型钢梁及成品花铜板等构件姐成，钢材等级均为Q345B.栈桥板采用固定99k长、宽、厚尺3t6ooo×i525×25omm,2.7吨，标?5000kg皿，表面板材为凹凸SK路.栈桥板上下底面中间间隔布置多道H型铜梁，同时，每根H型锅梁两ft!间隔.5m设置加肋板，上下底面钢板均谀睁栏孔和吊装孔.B1.uJH2）辆栈桥布置方案本项目WHM钢栈桥替换面积约为200011主要善换部分为图3中矩形实线标示区域，未被兽换的混渡土栈桥部分为矩形虚线标示区域.为保证东西向形成对撑，需在3个位设混款土板撑，相应支撑梁配筋需进行调整，混凝土板摔位”图中81实线标示区域。整个纲栈桥体系用铜妁为583»吨.哪潮部分钢筋混凝土栈桥部分O混凝土板厚部分图42例栈桥平面布量巅页3)铜栈桥深化设计流程&计K0认IS敏交感M»»设计"认4)Bi制装配式的栈桥两儡挡墙节点M利装配式钢栈桥两例挡墙施工方案.挡墙与混凝土栈桥梁一同浇筑，首次浇筑UCm,剩余3cm待预制装配式的栈桥安装完成后进行素较填缝。ZQM10011«0EB1502SOOOOHS24244一附45Imft桥两儡投埴Ii工方案建圈MioJI5）覆制装配式铜栈桥与钢筋混凝土栈桥交叉处连接节点S1.IM装配式辆栈桥标高高于混凝土栈桥标高，因此，需要将激土栈桥局部标高提高，从而使混凝土栈桥板与8（制装配式铜栈桥的桥板齐平，方便行车.温凝土栈桥标高提高区域与未提高区域形成高低差，高差为25omm,通过设置斜坡的方式对存在高低差的混凝土栈桥板进行连接.推高区域的混凝土栈桥由于标高提升，由此会与支撑梁产生一定的高差，需要采取构造措趣对支撑梁和混凝土栈桥板进行连接.在姨梁顶面使用同标号海凝土进行填充，使用U形推将支撑梁和混凝土栈桥板进行连接，U形箱在支撑梁内的债固长度为56omn.»的栈桥与潮柒土机桥交叉处位置示意图»H4-7«1找桥与混凝土检桥交叉处按坡效果国«»n的49到闺捡豺Ui6）胡栈桥与混凝土栈桥接坡（地面）节点每块栈桥板沿板长方向对称设置直径M的副筋穿过吊装孔，植筋深度，x1.,限制栈桥板制坡滑动.在同济大学基建处总工的指导下，结合纲栈桥体系，项目在土方开挖阶段运用了以下两种发明创造.并通过BIM技术对其进行了建模.图4141秋桥管舄整边防护五、钢栈桥施工】）交通运输组软本工程设置只有2个出入口，空我车辆由1#门进出，满盘车辆由2#门进出.现场内部临时道路物形，方便车辆进出.2）构件的堆放和拼装根据本工程的特点，现场设置钢栈桥及配件施时堆场，因本施工内容为地下室工，钢栈桥等主要构件堆场布置在安装位置附近的栈桥上或基坑外部.BMXgHt面布M3）安拆顺序当基坑Ir道支撑达到设计强度so%后，才能财蹑配式的栈桥板，按照基坑移交Jii序，由近及远安装的栈桥板.钢栈桥拆除顺序与安装顺序相反，由远及近拆除铜栈桥.国52侬桥安拆序示意国4）钢栈桥板吊装流程（1）在已完成的栈桥梁上进行能量放线，保证栈桥梁的平面在同一个标高上，确定每块栈桥板的铺设位置.< 2）采用汽车吊，从近向远依次吊装.通过卸扣与栈桥板吊装孔固定，四点起吊，如图所示.（3）针对局部不平整的部位，采用橡胶会进行平整度找平.< 4）钢栈桥和控位硅牙的中间H隙使用素混凝土进行填实定位，填充的素混凝土略低于钢栈桥表面.< 5）对懒晰进行整体验收.图Sr蛆检桥板吊装示意图5）铜栈桥板拆除流程铜栈桥板拆除超工具体包括以下三个步h（.）雷除定位狡，保证纲栈桥可以灵活移动.< 2）使用汽车吊，从远向近依次吊装、装车，拆除按照一一的顺序（3）场地整理，运，出场.六、综合效果O工期效益采用钢栈桥的位，在下层土方开挖时，可将铜栈桥板暂时吊开，直接开挖栈桥下方土方，无需转土，掾作更方便，效率更高.项目埴过变更混凝土支撑栈桥体系为铜栈桥+混凝土姐合支撑体系，极大地节省了施工工期，提高了施工效率，57天完成了基坑开挖及底板施工，刷新了上海市的同类施工记录.2）经济效益原设计图纸苜层栈桥板采用混凝土栈桥板，由于工期紧张且总工栈桥时处于冬期施工，为加快施工度，现经过与设计沟通，采用钢栈桥板.节约工期33天，相比钢筋混凝土栈桥，节省费用86.99万元.节省铜筋混凝土静力切割及垃圾外运费用UO.66万元JR计优化效益207.65万元.3）绿色Ifc工钢栈桥板采用型翎M作，性能良好，可周转重发使用，采用钢栈桥代碱土栈桥，减少了切割破除作业，减少了混凝土和耐筋废料的产生，复核色施工和环保的相关要求，降低了能工噪声，减少了居民投诉.4）社会效益通过钢栈桥的成功应用，为项目评选上海市文明工地助力，加码了项目争取上海市观摩的实力.5）科技成果己申请专利*项I敏感环境下大型深基坑混凝土+装配式型纲姐合栈桥稳定体系及其施工；已申报局优秀施工方案I项：论文2篇已投犒；工法I项在整理中.七、创新性1）简单高效，省时省力装配式栈桥板均为工厂加工的标准件，灵活满足各种桥面宽度要求，现场拼装简便且无需养护，安装完城后即可进行下道*Jt1.2）循环使用，降本增效装配式栈桥板使用损耗极低，可多次量复使用，使用寿命高达20年，其安装成本和材料推策成本较传统的支撑及混凝土支撑相比优势明显.3）质量可本，技术的t装配式栈桥板现场无需焊接、切割可直接使用，质量除息较小；自身承妣标准化也可有效降低麓工安全除息I并能在缸过程中根据进度灵活调整.4）维色环保，节能减持装配式栈桥板为可回收周转性材料，较传统混凝土栈桥相比，大*减少不可回收资源的投入和建筑垃圾的产生，改善髓工环境、造福子孙后代.八、示范性现阶段基坑工程中采用的栈桥体系多采用现浇钢筋混凝土，存在工期长、造价高、易污染环境和材料浪费等问题.因此，在保证项目It1.安全性的基础之上，控IM栈桥体系的缸成本，提升工程环保性和It工便利性具有重要意义.本项目创新将覆制装配式钢栈桥应用于深基坑项目，结合现场实际进行优化，既保证了安全又取得了经济、工期、环保、文明施工、科技成果及外部宣传等多方面成效.项目在现有专利的基础上，进行钢栈桥+温凝土组合支撑体系的相关优秀方案、论文、工法的申报，将铜栈桥+混凝土组合支撑体系总结出一整套标准化、可推广的实践性经验，为同类项目提供弁考，并已在萧山机场项目得到推广应用.九、推广应用性装配式栈桥板应用灵活，不但可与装配式纲栈桥系统配套，也可以和混凝土栈桥和传统的铜栈桥结合使用，其应用范围与前景十分广泛.目前已应用于建筑基坑、市政工程、水工项目、桥墩圉堰等工程领域.十、效益分析O社会效益铜栈桥的碳排量显着低于现浇混凌土栈桥，仅为其碳排量的4919%.同时，由于钠栈桥构件可以循环使用，的栈桥的碳排量会有进一步的降低.当辆栈桥构件周转次数为3次时，其单次使用碳排量仅为相应现浇混凝土栈桥碳排量的由4。由此可见，钢栈桥的环保性能相较于
