QY40型汽车起重机液压系统设计开题报告.docx

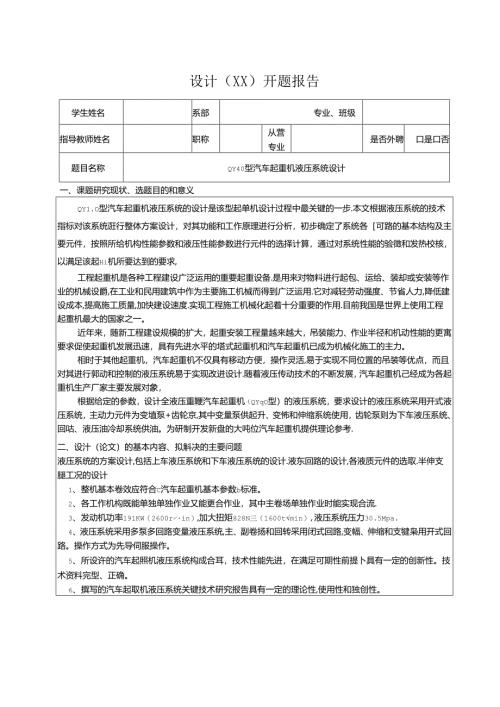

设计（XX）开题报告学生姓名系部专业、班级指导教师姓名职称从营专业是否外聘口是口否题目名称QY40型汽车起重机液压系统设计一、课题研究现状、选题目的和意义QY1.O型汽车起重机液压系统的设计是该型起单机设计过程中最关键的一步.本文根据液压系统的技术指标对该系统诳行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各可路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验徵和发热校核，以满足该起Hi机所要达到的要求,工程起重机是各种工程建设广泛运用的重要起重设备.是用来对物料进行起包、运给、装却或安装等作业的机械设爵,在工业和民用建筑中作为主要施工机械而得到广泛运用.它对减轻劳动强度、节省人力,降低建设成本,提高施工质量,加快建设速度.实现工程施工机械化起着十分重要的作用.目前我国是世界上使用工程起重机最大的国家之一。近年来，随新工程建设规模的扩大，起重安装工程量越来越大，吊装能力、作业半径和机动性能的更寓要求促使起重机发展迅速，具有先进水平的塔式起重机和汽车起重机已成为机械化施工的主力。相时于其他起重机，汽车起重机不仅具有移动方便，操作灵活,易于实现不同位置的吊装等优点，而且对其进行郭动和控制的液压系统易于实现改进设计.随着液压传动技术的不断发展，汽车起重机己经成为各起重机生产厂家主要发展对象，根据给定的参数，设计全液压重鞭汽车起重机（QYqO型）的液压系统，要求设计的液压系统采用开式液压系统，主动力元件为变埴泵+齿轮京,其中变量泵供起升、变怖和伸缩系统使用，齿轮泵则为下车液压系统、回咕、液压油冷却系统供油。为研制开发新盘的大吨位汽车起重机提供理论参考.二、设汁（论文）的基本内容、拟斛决的主要问题液压系统的方案设计,包括上车液压系统和下车液压系统的设计.液东回路的设计,各液质元件的选取.半伸支腿工况的设计1、整机基本卷效应符合C汽车起重机基本参数b标准。2、各工作机构既能单独单独作业又能更合作业，其中主卷场单独作业时能实现合流.3、发动机功率191KW（2600rin）,加大扭矩828N三（1600tmin）,液压系统压力30.5Mpa.4、液压系统采用多泵多回路变量液压系统,主、副卷扬和回转采用闭式回路,变幅、伸缩和支犍枭用开式回路。操作方式为先导伺服操作。5、所设许的汽车起照机液压系统构成合耳，技术性能先进，在满足可期性前提卜具有一定的创新性。技术资料完型、正确。6、撰写的汽车起取机液压系统关键技术研究报告具有一定的理论性,使用性和独创性。四、进度安排1、进行文献检索查，查看相关资料，对课题的基本内容有一定的认识和了解。第1-2周（3月23月13）2,初步确定设计的总体方案，讨论确定方窠：时液压系统进行初步设计。第3-6冏（3月164月10）3、提交设计草稿，进行讨论，假定。第7周（4月134月17）1、对动力元件、控制元件、执行元件进行设计和选取，绘制液压系统图、液压回路图及相应事件图.第8-12周（4月205月225、提交正式设计，教师审核.第13-14JW（5月256月S）6、按照审核意见进行修改.第15周（6月86月12）7、整埋所有材料，装5成册,准备答时.第16周（6月156月19）五、参考文献1编写组编起重机设计手册S机械工业出版社20032刘新博主编袖珍液压设计手册S机械工业出版社20043上海煤矿机械研究所编液压传动设计手册S上海人民出版社20054德国斐勒斯及公司阖耳哒勒斯变公司液压元件手册S5朱才新主编液压传动与控制M重庆大学出版社20026许福玲陈尧明编液压与气压传动M机械工业出版社20017周士昌主编液压系统设计图册M机械工业出版社2003(8赵显新编工程机械液压传动装置原理与检修M辽宁科学技术出版社9国天觉主编液压工程手册S机械工业出版社200810成大仙主端机械设计手册S化学工业出版社II顺迪民主殿工程起血机门中国建策工业出版社,200412刘新得主编袖珍液压气动手册S机械工业出版社,200413吴根茂主编实用电液比例技术M浙江大学出版社,200114路用祥电液、电气比例控制技术的新进展机床与液压,2006(3)15黄宗益工程起重机电子控制上海同济大学.1994(1(016工程机械1995-2004J17建筑机械19952004J(18J液压与气动1998-2004j19AnthonyEsposito.F1.uidPowerwithApp1.ication.Prentice-Ha1.1.,Tnc,Eng1.ewoodC1.iffs,NewJersey,2001201.uYongxiang,Geyiyuan,WangRongIiang.NewAchievementsinf1.uidPowerEnginEering1ProceedingsofThe：1"Internationa1.ConferenceofF1.uidPowerTransmiSsionandContro1.Beijing:Internationa1.AcademicPub1.ishers,2003六、备注指导教师意见:卷字：年月H
