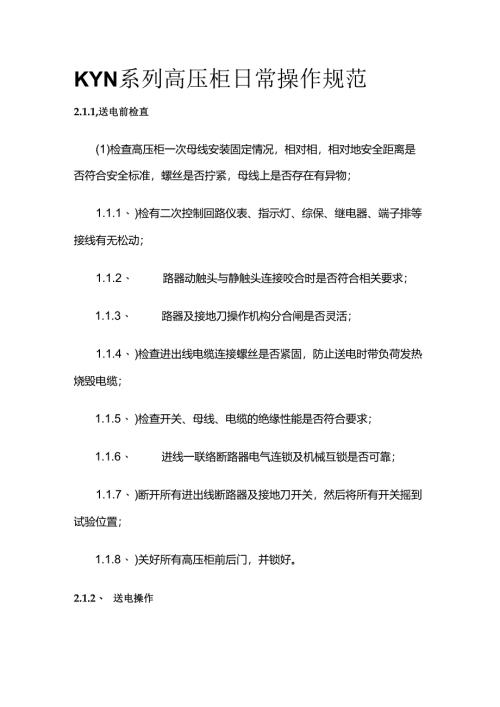

KYN系列高压柜日常操作规范2.1.1,送电前检直(1)检查高压柜一次母线安装固定情况，相对相，相对地安全距离是否符合安全标准，螺丝是否拧紧，母线上是否存在有异物；1.1.1、 )检有二次控制回路仪表、指示灯、综保、继电器、端子排等接线有无松动；1.1.2、 路器动触头与静触头连接咬合时是否符合相关要求；1.1.3、 路器及接地刀操作机构分合闸是否灵活；1.1.4、 )检查进出线电缆连接螺丝是否紧固，防止送电时带负荷发热烧毁电缆；1.1.5、 )检查开关、母线、电缆的绝缘性能是否符合要求；1.1.6、 进线一联络断路器电气连锁及机械互锁是否可靠；1.1.7、 )断开所有进出线断路器及接地刀开关，然后将所有开关摇到试验位置；1.1.8、 )关好所有高压柜前后门，并锁好。2.1.2、 送电操作(1)操作前必须做好安全技术防护措施，戴好安全帽,绝缘手套，穿好防护服及绝缘鞋；(2)观察带电显示器，将带电显示装置开关按下，三相指示灯亮.确认外线电源已送至本柜，进线电缆带电。将进线柜断路器手车用摇把摇到工作位置，工作位置指示灯亮。合储能旋钮储能；(3会转换开关送电招电送至母排检查综保装置运行是否正常；(4)将计量柜断路器摇到工作位置，合闸送电；(5)将PT柜手车摇入工作位置,此时PT带电，合电压转换开关检直三相电压是否正常；(6)将出线柜断路器手车摇入工作位置，进一步确认接地刀闸在分开彳立置，储能合转换开关送电，红色合闸指示灯亮，变压器带电运行。检直三相电流电压运行是否正常；(7)双回路电源的要检查电气联锁是否安全可靠，主电源失电备用电源能否互为转换，从而保证安全用电的可靠性，及时性.(8)高压常规期间状态显示如下：接地刀状态指示状态合闸分闸接地刀指示亮灭接地开关联锁装置打开封闭后门板接地开关联锁装置断路器状态指示：后门板可打开后门板不晶打开状态合同分闸断路器状态指示灯红灯亮T绿灯亮“一”断路器上的状态指示位断路器储能指示：合闸丁分闸“0"状态己储能未储能断路疑内有储能指示位弹簧被拉开弹簧未被拉开2.1.3、 停电检修(1)停电切断电源并验电。检修设备前应先切断电源，电源的断开点应有明显的断开间隙。高压柜可将断路器摇到试验位置，隔离。出线柜将接地刀合上后，方可打开后门.切断电源后应用验电笔验电,验电前，先将试电笔在有电的设备上进行试验,以确保试电笔良好；(2)挂接地。在断开的电源开关和闸刀的线路上断路后挂临时接地线放电(高压电缆一股都存有余电，需挂接地放电)，这根接地线我们一般叫它生命线。它的作用是：万一突然来电,大量的电流则经接地线入地，从而保护了作业人员的生命安全；(3)悬挂警示牌。停电检修时必须在检修设备附近的带电设备前装设安全遮拦，挂”止步有电危险"的警示牌，在切断电源的开关上挂"有人工作，严禁合闸".2.1.4、 停电操作(1)先分出线柜分合闸转换开关一断路器分闸。依次将出线柜断路器摇把操作手柄插入断路器移动操作孔，逆时针旋转将断路器摇至试验履；(2)按下接地开关操作活门一插入接地开关操作手柄一顺时针旋转合上接地刀闸；(3)分进线柜分合闸转换开关一断路器分闸，然后将断路器摇出试验位置；(4)打开柜门，用验电棒进行验电，确认无电后挂接地，再检修.421.5、操作前运维人员需熟知高压五防操作规程。
