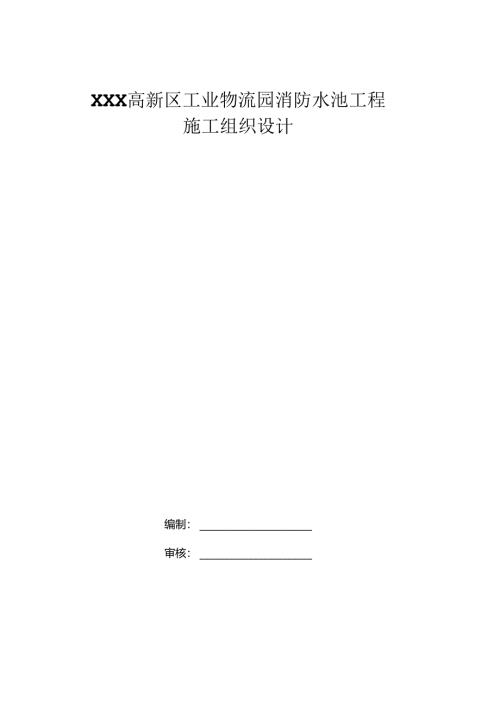

XXX高新区工业物流园消防水池工程施工方案.docx

XXX高新区工业物流园消防水池工程施工组织设计编制：审核：审批：目录1、*（依IR1.1 招标文件及施工合同1.2 施工图纸1.3 主要规程、姬范_1.4其他2、工树R况3、"""rr""r3技术准备3.2 材料得用计划3.3 机械留用计划3.4 劳动力儒用计划4、4.1 临时用水、用电4.2 脚手处工程作业条件%3钢筋工程作业条件4.3 1模板I：程作业条件4.5 碎I：程作业条件5、jfcJ½.6.6,.814155.1 施工流程与部署5.2 钢筋工程5.3 模板1.程SStSE*=0.18254混凝土工程6、工艺及丝及计量.-176.1 钠旃工程k主控项目2、TW（目a6.2模板工程1、目-.I.-."-.2、一»项目6.3混凝土工程1、主控项目7、质通病的防治8、WAMM与环境册8.1安全管理8.2环境内素8.3安全活动分析8.4环境因素分析8.5成品保护推施1717171717181818202021211、编制依据1.1招标文件及施工合同1.2施工图纸1. 3主要规程、规范类别名称编号国家混凝土结构工程俺工质量5金收规范GB502012002£建筑地基基础，程能J1.质fit验收规范GB50202-2002建筑工程施工侦量脸收统一标准GB50300-2001建设工程文件归档整理规范GBZTSO328-2001工程测俄规范GB5O026-93行业e建筑施工扣件式钢管脚手架安全技术规范3JGJ130-2001建筑工程大模板技术规程JGJ74-2003建筑机械使用安全技术规程JGJ33-2001籁工现场临时用电安全技术规范JGJ46-884建筑施工安全检查标准JGJ59-99企业混凝土结构工程施工工名标准BZJQOOSG-002-20031.4其他(1)建设部“关于建筑业进一步推广应用卜项新技术的通知”.(2)企业IS09001-2000质量体系管理文件和环境/职业健康安全管理体系文件。(3)公司6施工技术手册32、工程结构概况XXX高新区工业物流园项目位于XXX市XXX区，XXX市XXX钝XXX路南傅，与XXX保税物流中心隔XXX路相对。该工程建设单位为XXX高新区工业物流园开发有限公司，设计单位为XXX设计研究院，勘察单位为中机工程勘察设计研究院。工程总用地面枳5110698m2,总建筑面积为28028.4m2,由BT,B-2,B-3三栋单层钢结构工业厂房,一栋2层的物业办公楼和个门卫室组成。XXX高新区工业物流园项目4#号物业办公楼水池为全现浇结构。混凝土用fit约450M'3、施工准备保证现场的用水、用电的线路安全畅通，各种机械设备运行完好。4.2脚手架工程作业条件1.2.1各种进场的钢管、扣件均应出具产品质量合格证、质任检脸报告。M钢管应检查表面的锈蚀深度、和钢管的变形程度，其偏差应涧足规范的规定。4.2.2各种钢管、扣件、跳板的进场数量应满足现场连续施工的条件。4.2.3工长应根据施工规范、操作工艺及作业指导书的要求向施工班组作出详细的书面安全、技术交底，参加交底的施工人员应在交底书上冷名。4.3钢筋工程作业条件4.3.I钢筋原材料的品种、规格、数量必须符合设计图纸的要求。4.3.2钢筋进场后，必须按现行国家标准£：钢筋混凝土用热轧带肋钢筋GBM99等的规定抽取试件作力学性能检骐E,由试验部门出具的竟试报告，更试合格方可使用。4.3.3钢筋制作前必须由钢筋工长根据设计图纸和有关规范要求对构件钢筋进行翻样，然后作业班组按照放样图进行下料和钢筋保护U砂浆垫块的制作.4.3.4钢筋工长根据施工规范和操作工艺向施工班组做出详细的安全、技术交底。4.4模板工程作业条件1.1.1 4.1本工程采用的模板为双面覆模镜面模板，板厚18间。模板进场后，由项目部有关人珏松险，合格后方可使用“加固模板所采用的木材应用压刨进行刨制，以做到尺寸一致。1.1.2 根据图纸设计要求绘制出配模图，按照审批好的配模图进行下料，现场不得乱裁模板。1.1.3 工长按照操作工艺标准和施工规范的要求向班组做出详细的安全、技术交底，参加交底的施工人历应在交底书上签名。4.5磴工程作业条件4.5.1模板,钢筋、预留孔洞己经安设完毕，经检查符合设计及规范要求，并办好隐检、预检手续。4.5.2商品混凝土己提前通知搅拌站并详细告之所需混凝土的参数.4.5.3现场所用的能输送泉、振动器、振动棒等经调试已合格（夜间照明的灯具准备充足）。运输道路畅通。提前与气象部门联系，尽量避开恶劣的天气。4.5.4工长应根据碎操作的工艺标准向施工班组作出详细的安全、技术交底。5、主要施工方法5.1施工流程与部署1）整体部署首先进行底板浇筑施工，测壁浇筑至底板面标高以上600I1.in处留设施工缝。然后进行侧壁施工，测壁第一次浇筑至-1.0M,然后再进行余下侧壁与顶板浇筑。如卜图所示：注：W三m,第一娘坎娟眯，第二次IMhH至TOM,第三娘般下I1.壁和*板（接板）3b-3biG-M百）2）施工流程垫层混凝土浇筑一测址放线一底板钢筋绑扎一底板混凝土浇筑一底板混凝十.养护一侧壁定位放线一例壁钢筋绑扎一满堂脚手架搭设一侧壁（及顶板）模板安装加固一（顶板钢筋绑扎）一混凝土浇筑5.2.1 钢筋加工、制作在熟悉施工图纸的基附上，按照设计规范及施工验收规葩的有关规定，确定钢筋相互穿插、避止关系，接头位置，搭接长度，锚固长度，在准确理解设计息图、执行规葩的前提下,认真进行钢筋翻样。钢筋加工应严格按图纸和施工翻样进行制作,制作前应由专人对翻样结果进行安核,钢筋半成品按规格、品种、使用部位等分类堆放，拄牌标识。所有钏筋半成品经验收合格后方可按使用部位投入使用。钢筋现场代换必须经总包单位、监理单位、业主单位同意后方可进行。5.2.2钢筋连接钢筋连接方式：侧嬖的竖向钢筋连接采用电渣压力焊，水平钢筋采用直螺纹连接。钢筋连接在施工过程中要注意以下几点：(1)所有用于连接的钢筋母材均应检验合格，接头处的杂物应清理干净。(2)所用机械设备必须事先进行校验，所有操作人员必须持证上岗.(3)施工完毕后需按照一定比例进行抽样检验。5.2.3钢筋绑扎钢筋绑扎顺序：对底板首先绑扎底板下U钢筋，随后绑扎底板面钢筋。例壁竖向钢筋采用电渣压力焊，混凝土浇筑完毕的第二天、对施工缝进行处理完毕后开始进行侧壁竖向钢筋的焊接作业，焊接接头必须在监理的见证下取样送检。钢筋绑扎前，操作人员必须熟悉图纸，领会设计意图。绑扎过程中，必须注意安装预埋、预留的适时穿插，要反发对照图纸认真检查，要严格执行三检制，自检、互检后才能进行交接检，并认直做好每次检查记录，做到钢筋质量的可追溯性。钢筋绑扎施工过程中还应注意以下几点：CD钢筋的布放位置要准确、绑扎要牢固，侧壁钢筋的定位应牢固、准确，(2)施工中要保证钢筋保护后厚度准确，双排筋时两排钢筋的间距耍得到保证.(3)钢筋搭接接头位置、搭接长度以及接头面积百分率必须符合设计及施工验收规范要求。(4)混凝土保护层厚度:柱30mm,底板底40mm,梁为30mm,板20mm0对有多扑钢筋的梁，相邻两排钢筋的间距也必须满足要求。(5)对所有钢筋接头按规范检验合格并做好标识后方可开始绑扎，绑扎时要求所有受力筋与水平筋贴牢。底板上负弯矩筋立钩必须向F.不得平躺或朝上方向，所有箍筋必须符合抗震规范要求。（6）钢筋支撑系统：底板上层筋与下层钢筋采用12马钳绑扎在一起，目镀梅花状布置，间距100Omm5（7）钢筋焊接：HpB235级钢筋采用E-4300焊条，HRB335级钢筋采用E-5000焊条.（8）钢筋工程验收按混凝土结构工程施工及验收规范（GB50204-2002）,钢筋在隐蔽之前，要严格执行“三检”制度，验收介格后提交总包及监理进行工程隐蔽殆收。5.3模板工程5.3.1模板组拼所使用的木胶合板模板现场加工及组拼。模板组装要严格按照模板配板图尺寸进行组拼：模板在现场拼装时，要控制好相邻板面之间拼缝，拼装要求详见下表。序号项目允许偏差1两块模板之间拼燧12相邻模板之间高低差13模板平整度24模板平面尺寸的差±35.3.2模板定位当底板混凝土浇筑完毕并具有一定强度（21.2MPa）,即用手按不松软、无狼迹，方可上人进行轴线投测.首先将位于基础底板上的轴线引测到底板上。根据轴线位置用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。当施工侧壁混凝土时在基坑两边及脚手架上标识标高控制线”5.3 .3模板的支设模板支设前将底板清理干净。不得仃积水、杂物，并将施工继表面浮浆剔除，用水冲净。所有模板必须刷油性脱模剂混凝土浇筑施工完成，养护达到强度要求后，拆除侧壁的木胶合板模板及其支撑体系。5.3.4模板及支撑体系的选择及设计模板采用18理和膜多层板,次龙骨采用50三×100mm木材，主龙骨采用48X3.5普通钢管，配合顶托。顶板模板顶板采用18厚覆膜多层板，板底模卜一采用50三X100nini木枕设作为次龙骨间距为250mm,主龙骨采用中48X3.5普通钢管间距为900mm。顶板支撑体系采用扣件式螺旋顶掾系统,满堂布以，并隔5M搭设剪刀掾,增加整体稔定。立杆间距900三X900e,步距15。Omm.侧壁模板侧壁为双面模板“竖向龙骨采用50r三X10()m木杨，间距为200mm：水平龙相采用两根48×3.5普通钢管间距为400mm,采用间距400X50Omm的止水对拉螺杆拉紧，在两侧壁间搭设满堂架用于支掠。水池内搭设满堂架。立杆横向间距为900的、纵向间距为90Omm侧壁、顶板模板、脚手架支设图:1200底板自重：0.3X0.25=0.08KN/M能自重：0.7×0,25×24=4.2KN/M钢筋自重：1.5×0.25×0.7=0.3KN/M振捣睑的荷栽：2.0X0.25×1=0.5KN/M总竖向设计荷载：(0.08+4.2+0.3)×1.2+0.5X1,4=6.2KN/M传给小横向水平杆集中力设计值：p=6.2×0.45=2.8KN作用小横向水平杆的最大弯矩：M=p"4=2.8X1.2/4=0.84KN.M抗弯强度：。=M=0.84X106/5.08×103=165<205=f满足要求挠度V=pk1.348EI=2.3×103X8003/48×2.06×105×12.19×104=0.K1.5«满足要求5.4 混凝土工程1.1 .1浇筑顺序薄膜3）养护时间不能少于7天6、工艺版量及计量1.2 钢筋工程1、主控项目钢筋进场时.应按现行国家标准的规定进行抽验,质盘要符合要求。柱纵向受力钢筋的抗拉强度实测值与屈服强度实测值不应小r1.25；钢筋屈服强度实测值与强度标准值不应大于1.3。柱箍筋末端应做成1350弯
