PDJL03-10PLC产品例行检验报告单.docx

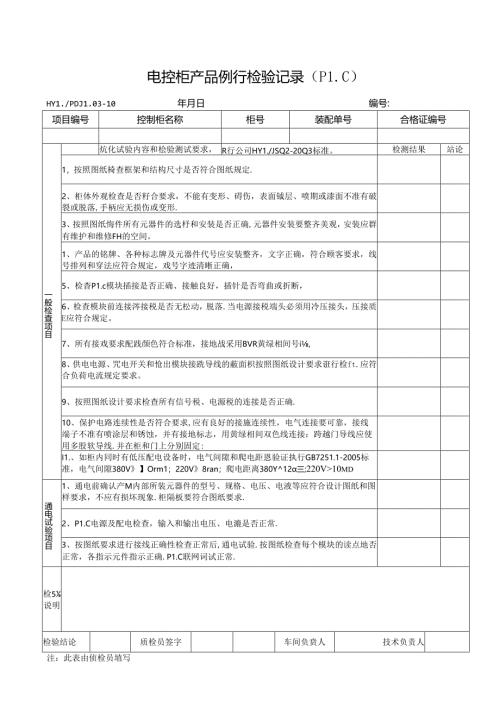

电控柜产品例行检验记录（P1.C）HY1./PDJ1.03-10年月日编号:项目编号控制柜名称柜号装配单号合格证编号一般检查项目炕化试验内容和桧验测试要求，R行公司HY1./JSQ2-20Q3标准。检测结果站论1，按照图纸椅查框架和结构尺寸是否符合图纸规定.2、柜体外观检查是否籽合要求，不能有变形、碍伤，表面钺层、喷期或漆面不准有破裂或脱落,手柄应无损伤或变形.3、按照图纸悔件所有元器件的选杼和安装是否正确,元器件安装要整齐美观，安装应群有维护和维修FH的空间。1、产品的铭牌、各种标志牌及元器件代号应安装整齐，文字正确，符合顾客要求，线号排列和穿法应符合规定，戏号字迹清晰正确，5、检杳P1.c模块插接是否正确、接触良好，插针是否弯曲或折断，6、检查模块前连接涔接税是否无松动，脱落.当电源接税端头必须用冷压接头，压接质E应符合规定。7、所有接戏要求配践颜色符合标准，接地战采用BVR黄绿相间号i,8、供电电源、咒电开关和怆出模块接跣导线的蔽面枳按照图纸设计要求诳行检ft.应符合负荷电流规定要求。9、按照图纸设计要求检查所有信号税、电源税的连接是否正确.10、保护电路连续性是否符合要求,应有良好的接施连续性，电气连接要可靠，接线端子不准有喷涂层和锈蚀，并有接地标志，用黄绿相间双色线连接：跨越门导线应使用多股软导线.并在柜和门上分别固定:I1.、如柜内同时有低压配电设备时，电气间隙和爬电距恩验证执行GB7251.1-2005标准，电气间隙380V】Orm1；220V8ran；爬电距离380Y12三;220V>10md通电试验项目1、通电前确认产M内部所装元器件的型号、规格、电压、电液等应符合设计图纸和图样要求，不应有损坏现象.柜隔板要符合图纸要求.2、P1.C电源及配电检查，输入和输出电压、电漉是否正常.3、按图纸要求进行接线正确性检查正常后,通电试验.按图纸检查每个模块的读点地否正常，各指示元件指示正确.P1.C联网词试正常.检5说明检验结论质检员签字车间负贲人技术负责人注：此表由侦检员埴写
