脚手架旁站监理方案.docx

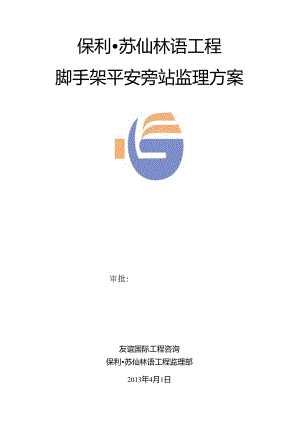

保利苏仙林语工程脚手架平安旁站监理方案审批:友谊国际工程咨询保利苏仙林语工程监理部2013年4月1日目录一、工程概况二、编制依据3三、平安旁站监理的范围3四、平安旁站监理的程序3五、平安旁站监理人员的职责5六、平安监理旁站监控要点5七、平安旁站监理人员安排方案表10保利苏仙林语工程脚手架平安旁站监理方案一、工程概况1、工程名称：保利苏仙林语2、工程地点：苏仙北路与竹园路交汇处3、建设单位：郴州市乾嘉盛房地产设计单位：长沙市华银建筑设计有限贡任公司勘察单位：湖南省湘南工程勘察公司监理单位：友谊国际工程咨询施工单位：湖南省第二工程4、工程规模：K本工程工程包括59栋别堂与5栋高层建筑，总建筑面积约200000m2、结构：本工程59栋别般为3层框架结构，5栋海层为框架剪力梁结构，结构使用年限为50年，抗震等级：别里为4级，高层为3级。二、编制依据：1、建设工程平安生产管理条例：2、房屋建筑工程平安旁站监理的管理方法（试行）：3、6建筑施工扣件式钢管脚手架平安技术标准BJGJ130-20014、建筑施工门式钢管脚手架平安技术标准JGJ128-20005、£建筑施工而处作业平安技术标准JGJ80-916、湖南省建设工程质量和平安生产管理条例：7、经审查批准的施工组织设计和平安专项施工方案：三、平安旁站监理的范围：脚手架的安装、拆卸。四、平安旁站监理程序：在脚手架工程平安监理过程中，我监理部将按以卜.程序对脚F架的安装和拆卸等关键工序进行平安旁站监理.施工单位根据本旁站监理方案，在上述关键部位、关键工序施工前24小时，书面通知我工程监理机构，我监理部将安措监理人员按照本旁站监理方案实施平安旁站监理。平安旁站监理程序框图平安监理工程师1.编制平安旁站监理方案报总监理工程师批准五、平安监理旁站人员的职责，1、检查待实施旁站监理的关键工序（重大危险源）是否有施工方案并经过审批；2、检查施工单位管理人员到位情况：3、检查作业人员持证上岗情况：催促作业人员严格按专项施工方案及有关标准、规定操作：4、检查施工作业时周围环境的影响，注意天气情况，判断是否具番旁站部位要求的作业大气条件或者根据天气情况要求施工单位采取相应的施工措施；5、发现问题及时作出处理决定，并及时报告总监：6、旁站监理过程中，发现作业人员不按专项施工方案操作，应立即制止，耍求及时纠正。假设发现异常情况或情况危急，应要求立即铮止施工，傕促采取措施控制事态的开展，并时报告建设单位：7、针对平安旁站监理工作内容，认我做好平安旁站监理记录和监理日记：8、旁站监理人员应与译工单位专职平安员共同在旁站监理记录上签字确认，凡旁站监理人员和施工单位专职平安属未在平安旁站监理记录上签字的，不得进入下一道工序施工：六、平安监理旁站监控要点：（一）脚手架材料控制要点：1、按标准规定和施工组织设计的要求对钢管、扣件、脚手板和平安网等进行检包验收，不合格产品不得使用；2、检查脚手架钢管是否有质量合格证、质量检验报告及直径、规格、型号是否符合施工组织设计要求，对有严亚锈蚀、弯曲、压扁或有裂的钢管严禁使用：3、检查扣件是否有产品质量合格证、检测报告，对有裂缱、变形、滑丝的扣件严禁使用：4、检查平安网是否有产品合格证和检测报告，各项指标是否满足施工组织设计及标准要求:5、检查脚手板的材料是否符合标准和满足施工组织设计承载力要求，腐朽的脚手板不得使用：（一）扣件式钢管脚手架控制要点：1、搭设用于高层建筑和一般建筑工程的金属扣件双持脚手架，应严格按照有关技术标准和标准的要求执行：2,搭设前应严格进行钢管的筛选，凡严重锈蚀、薄壁、严玳弯曲裂变的杆件不宜采用；3、严Ig锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不宜采用：4、脚手架的根底除按规定设置外，必须做好排水处理.5、高层铜管脚手架座立于槽钢上的，必须有地杆连接保护，普通脚手架立杆必须设底座保护：6、不宜采用承插式钢管作底步立杆交错之用：7、所有扣件紧固力矩，应到达45-55Nm:8、何一立面的小横杆，应对等交错设置，同时立杆上下对直:9、斜杆接长不宜采用对接扣件，应采用登交方式用两只回转扣件接长，搭接距离应大rO.4m；10、高层建筑金属脚手架的拉杆，不宜采用铁好攀拉，必须使用埋件形式的刚性材料：11、钢管上严禁打孔：12、当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计豫底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算，符合设计要求后按验算符合要求的进行搭设；13、主节点处必须设置一根横向水平杆，用直用扣件扣接且严禁撤除，主节点处两个直角扣件的中距不应大下150m,在双排脚手架中，常墙一端的外伸长度不应大500三:14,必须设.置.纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于20Om处的立杆上，横向扫地杆亦应采用直角扣件固定在索苑纵向扫地杆下方的立杆上，当立杆根底不在I可一高度上时，必须将而处的纵向扫地杆向低处延长两路与立杆固定，上下差不应大于1m,旅边坡上方的立杆轴线到边坡的距离不应小于500e：15、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接：16,一字型，开门型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于血（两步）：17,对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接：18、高度在24m以下的单、双持脚手架，均必须在外他立面的两端各设巴一道剪刀捶，并应由底至顶连续设置：19、一字型、开口型双排脚手架的两湍均必须设置横向斜撞，中间宜每隔6跨度一道：20、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连杆件以上两步：21、立杆搭设严禁将外径48mm与51mm的钢管混合使用：22、连墙件、剪刀摔、斜撞的搭设应符合剪刀推、横向斜探应随立杆、纵向和横向水平杆等同步搭设：（三）门式钢管脚手架控制要点:1、钢管应平直，平直度允许偏差为管长的1/500,两端面应平整，不得有斜口、毛口，严禁使用有硬伤硬弯、砸扁等）及严重锈蚀的钢管：2、在脚手架的顶乂门架上部、连墙件设置U、防护棚设置处必须设置水平架：3、搭设脚手架的场地必须平整坚实，并作好持水：4、搭设门架及配件应符合交叉支掠、水平架或脚手板应祭随门架的安装及时设置，连接门架与配件的锁臂、搭钩必须处于锁住状态：5、加固杆、剪刀撵等加固件的搭设必须与脚手架同步搭设：6、连墙件的搭设必须随脚手架搭设同步进行，严禁滞后设巴或搭设完毕后补做：7、上、下梆门架的组装必须改置连接棒及锁臂.连接棒直径应小于立杆内径的1.-2mm:8、在脚手架的顶乂门架上部，连接墙设置以、防护棚设置处必须设置水平架：（四）窕内满堂脚手架控制要点：1、室内满堂脚手架应严格按施工组织设计要求搭设：2、满啦脚手架的纵、横距不应大于2m：3、满堂脚手架应设登高措施，保证操作人员上下平安；4、操作乂应满铺竹夹板，不得留有空涧.必须留空洞者，应设围栏保护.5,大型条形内脚手架，操作步层两侧，应设防护栏杆保护。6、满堂脚手架步距,应控制在2m内，必须高于2m占，应有技术措施保护：7、满堂脚手架的稳固，应采用斜杆（剪刀撞）保护：8、满堂脚手架不得铜、竹混用。（五）电梯井道架了、平安网搭设控制要点：1、从二层楼面起张设平安网，往上每隔四层设置一道。平安网必须完好无损、牢固可靠:2、拉结必须牢靠，堵面预埋张网钢筋直径不小于Mmm,钢筋埋人长度不少于直径的30倍：3、电梯井道防护平安网不得任意撤除，待安装电梯搭设脚手架时，每搭到平安网高度时方可撤除：4、电梯井道的脚手架一律用钢管、扣件搭设，立杆与横杆均用直角扣件连接，扣件紧固力矩应到达45-55Nm;5、脚手架所有横楞两端，均应与堵面撑紧。四角横楞与墙面距离：平衡对重侧为600mm.其他三例均为40Omm。离墙空档处应加隔排钢管，间距不大于20011m,隔排钢管熟四周墙面不大于200mm；6、脚手架柱距不大于1.8m,排距为1.8m,每低于楼层面200nm处加搭一排横楞,横向间距为350mm,满铺竹夹板，竹夹板一律用铁丝与钢管四点绑扎牢固：7、脚手架撤除顺序应自上而下进行。拆下的钢管、竹夹板等须妥善运出电梯井道，禁止乱扔乱抛:8、电梯井道内的设施，必须有脚手架保养人员定期进行检查、保养，发现隐患及时消除。（六）脚手架撤除控制要点：1、金属扣件式双持钢管脚手架撤除控制要点：、撤除现场必须设警戒区域，张挂醒目的警成标志。警戒区域内严禁非操作人通行或在脚手架下方维续组织海工。地面监护人员必须履行职责。高层建筑脚手架撤除，应配备良好的通信装置：、仔细检查吊运机械包括索具）是否平安可靠,吊运机械不允许搭设在脚手架上，应另立设置。、如遇强风、雨、雪等特殊气候，不应进行脚手架的撤除，夜间实施撤除作业，应具备良好的照明设备；、所有高处作业人员，应严格按高处作业规定执行撤除工艺要求和遵守平安纪律：（5）、建筑内所有窗户必须关闭、锁好，不允许向外开启或向外伸挑物件：、撤除人员进入岗位以后，先进行检杳，加固松动部位，去除每步每层内剩下的材料、物件及垃圾块。所有清理物应平安输送至地面，严禁高处抛掷：、按搭设的反程序进行撤除，HP：平安网一竹夹板一防护栏杆一搁栅一斜拉杆一连堵杆一大横杆一小横杆一立杆：、不允许分立面撤除或上、下两步同时撤除（踏步式），认真做到步清，杆清:（9）、所有连增杆、斜拉杆必须随脚手架每步层同步进行撤除，不准先行撤除：、所有杆件与扣件，在撤除时应别离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面：、所有竹夹板撤除，应自外向里登立搬运，防止自里向外翻起后，垃圾物件直接从高处坠落伤人：、脚手架内必须使用电焊气割时，应严格按照国家特殊工种的要求和消防规定执行。增派专职人员，配备料斗（桶），防止火星和切割物溅落。严禁无证动用焊割工具：、当日完工后，应仔细检查岗位周闱情况，如发现留仃胞患的部位，应及时进行修纪或继续完成至一个程序或一个部位的结束，方可撤离岗位；（、输送至地面的所有杆件、扣件等物件，应按类堆放整理。2、门式钢管脚手架撤除工程：、脚手架的撤除应在统一指挥下经验收不再需要时，按后装先拆，先装后拆的顺序进行:（2）、连堵件、通长水平杆和剪刀撑等，必须在脚手架拆卸到相关的门架时方可撤除：（3）、工人必须站在临时设置的脚手板上进行拆卸作业的，应按规定使用平安防护用品；、撤除工程中，严禁使用榔头等硬物击打、撬挖，拆卜.的连接棒应放入袋内，锁咫应先传递至地面并放室内堆存：、搭拆脚手架必须由专业架子工担任，持证上岗，上岗人员应定期进行体检，凡不适于育处作业者，不得上脚手架操作：、搭拆脚手架时工人必须戴平安相，系平安带，穿防滑鞋；（7）、操作层上施工荷效应符合设计要求，不得超我,不得在脚手架上集中堆放模板、钢筋等物件：（8）、严禁在脚手架上拉缆风绳或固定、架设混凝土泵、泵管及起重设备等；、施工期间不得撤除交叉支撑、水平架、连堵件、加固杆件（如剪刀掾、水平加固杆、扫地杆、封口杆等等），栏杆：、撤除脚手架时对影响平安的四周要采取平安警戒措施，并严禁高处抛掷：七、平安旁站监理人员安排方案表平安旁站监理内容旁站监理人员脚手架分项工程的安装、拆卸专业监理工程肺:邓登高监理员：黄浩、陈少朋友谊国际工程咨询保利苏仙林语工程监理部2013
