自动分拣传送生产线.docx

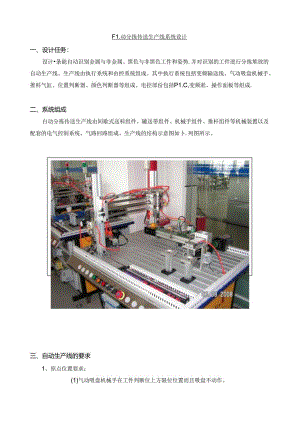

F1.动分拣传送生产线系统设计一、设计任务：设计条能自动识别金属与非金属、黑色与非黑色工件和姿势.并对识别的工件进行分拣堆放的自动生产线。生产线由执行系统和由控系统组成。其中执行系统包括变频输送线、气动吸盘机械手、推料气缸、位置判断器、颜色判断器等组成。电控部份包括P1.C,变频淞、操作面板等组成.二、系统组成白动分拣传送生产线由间歇式送料组件、辘送带组件、机械手组件、推杆组件等机械装置以及配套的电气控制系统、气路回路组成。生产线的结构示意图如卜.列图所示。三、自动生产线的要求1、原点位置要求：(1)气动吸盘机械手在工件判断位上方限位位置而且吸盘不动作。（2）变频输送线停止.<3）各类判断器处于工作状态。2、工作程序要求：（1）工件由手动启动，启动后工件被推出：两个工件间最小间隔为10厘米以上。（2）工件推至输送带后1秒输送带以50HZ频率马上快速向前运行，至姿势判断器，输送线转为30HZ低速运行：如果工件为开口向下，那么工件运行至推料气缸时，被推料气缸推下生产线，如果工件开门向上，那么工件自动运行至金属与颜色判断位置。（3）当工件运行至判断区域时，输送线停止，并对工件运行判断，并把黑色金属工件、银色金属工件、白色非金城工件区分出来。（4）气动机械手下行至工件位置后，吸住工件，0.5秒后机械手上升至上限位，0.5杪后水平移动至指定堆放区上方位置（黑色金属工件在靠近输送线一侧，很色金属工件在中间，白色非金属工件在另一侧），再经0.5秒后机械手卜行至下限位，05秒后放下工件到指定的塑料盒内：0.5秒后上升并返回原点位优。3、生产线操作方式要求：由操作面板控制，面板操作方式分为手动方式和自动方式，其中：手动为手动：用各自的按钮使各个负载单独接通或断开。I回原点：在该方式中按回原点启动按钮时系统自动回原点.自动为单步运行：调试时按一次启动按钮，那么前进一步。单周期运行：调试时按启动按钮，系统自动运行遍后在原点停止。假设中途按下停止按钮就停止运行。连续运行：按卜.启动按钮，开始连续的反亚运行。4、生产线的保护要求：（I）急件动作要求：不管在什么状态，当急件键按下时，所有机械都停止动作。当急停键松开后，根据其他要求进入操作状态。注意：在急停状态，机械手上如果有工件，机械手上的工件需要保持吸取状态。（2）工艺性停止动作要求：当仲止键按卜时，机械手停止移动，输送带停止运动。当松开停止键时，恢电停止前的动作。注意：在停止状态，机械手上如果有工件，机械手上的工件需要保持吸取状态。5、安位动作要求：按动急停操作后，必须先经过曳位操作,再经过问原点操作后，系统才能进行自动操作。但是当急件动作后，不需要进行豆位操作便可以进行手动操作。6、停电后启动要求：停电后进入“RUN”要求：机械手记忆停电前的系统状态，并进入哲停状态，经过按下和松开暂停键后，接着停电前的动作运行：输送带在停电后进入“RUN”状态，必须通过重新启动才能运行。7、生产线的指示要求：系统指示灯要求：进入运行状态，系统正常时，绿色灯闪亮，红色灯不亮。当系统产生故障时，比方：按动急停键，系统绿色灯熄火，红色灯闪亮。当系统正常状态卜进入停止状态，绿色灯和红色都闪亮。三、选料要求：KP1.C采用三菱FXzn-48MR.2、变频潺采用三菱FR-S50a或台达变频器。3、其它选料学员根据工作台确定。四、根据上述要求，完成以下的工作任务；1、设计P1.e的I/O接线图与I/O分配表、电气接线图.2、按照要求正确编写P1.C指令的状态功能图及梯形图。3、完成系统的硬件接线，包括主电路及控制回路的接线、传感器的安装与调整、P1.C与变领器的通讯设计与参数设置.4、上机完成系统的调试和通电运行，正酹完成系统的工作任务，并到达要求。5、采用触摸屏实现用户界面设计用组态画出控制系统示意图，能直观反映系统构成；能显示自动分拣传送生产线系统工作的状态；能在组态的用户界面进行系统的工作方式选择及启件操作。6、编写调试大纲.
