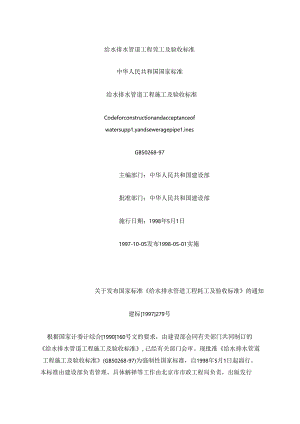

给水排水管道工程莞工及验收标准中华人民共和国国家标准给水排水管道工程施工及验收标准Codeforconstructionandacceptanceofwatersupp1.yandseweragepipe1.inesGB50268-97主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：1998年5月1日1997-10-05发布1998-05-01实施关于发布国家标准给水排水管道工程耗工及验收标准的通知建标1997279号根据国家计委计综合1990160号文的要求，由建设部会同有关部门共同制订的给水排水管道工程施工及验收标准,已经有关部门会审。现批准给水排水管道工程施工及验收标准(GB50268-97)为强制性国家标准，自1998年5月1日起淄行。本标准由建设部负责管理，具体解择等工作由北京市市政工程局负责，出版发行由建设部标准定额研究所负员组织。中华人民共和国建设部1997年10J1.5B编制说明本标准是根据国家计委计综合1990160号和建设部（90）建标技字第9号文的要求，由我部城市建设司主管，由北京市市政工程局主编，会同上海市市政工程管理局、天津市市政工程局、西安市市政工程管理局、上海市自来水公司、天津市自来水公司、天津市自来水工程公司、武汉M自来水公司、北京建筑工程学院、铁道部第四工程局、冶金部包头冶金建筑研究所、吉林市自来水公司共同编制而成。在本标准的编制过程中，标准编制组进行了广泛的调查研究，认真总结我国各地区给水排水管道工程施工的实践经验，参考有关国内和国外标准，广泛征求/全国有关单位的意见，邀请了有关部门的专家进行函审，在函审的根底上，在北京召开审定会议。最后，由我部会同为大部门审查定稿，鉴于本标准系初次编制，在执行过程中,希望各单位结合工程实践和科学研究，认其总结经脸，注意积累资料，如发现需要修改和补充之外，清将意见和有关资料寄交北京市市政工程局1地址：北京市更兴门外南礼士路17号，邮政编码：100045）,以供今后修订时参考。中华人民共和国建设部1997年6月24日第一章总那么1.0.1为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，平安生产，节约材料，提高经济效益，特制定本标准。1. O.2本标准适用于城镇和工业区的室外绐水排水管道工程的施工及验收。1.0.3给水排水管道工程应按设计文件和施工图施工。变更设计应经过设计单位同意。1.0.4给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。用生活饮用水的管道，其材质不得污染水质。1.0.5给水排水管道工程施工，应遵守国家和地方有关平安、劳动保护、防火、防爆、环境和文物保护等方面的规定。1.0.6给水排水管道工程施工及验收除应符合本标准规定外,尚应符合国家现行的有关标准、标准的规定。第二章施工准备2. 0.1给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计雎位提出变更设计的要求。2. 0.2给水排水管道工程施工前，就根据施工需要进行调包研究，并应掌握管道沿线的以下情况和资料：2. 0.2.1现场地形、地貌、建筑物、各种管线和其他设施的情况：2. 0.2.2工程地质和水文地质资料；2. 0.2.3气象资料：2. 0.2.4工程用地、交通运输及排水条件：2. 0.2.5施工供水、供电条件；2. 0.2.6工程材料、施工机械供给条件；2. 0.2.7在地表水水体中或岸边渔工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料：2. 0.2.8结合工程特点和现场条件的其他情况和资料.2.0.3给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容,主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供给、保证施工质量、平安、工期、降低本钱和提高经济效益的技术组织措施、施工方案、施工总平面图以及保护周围环境的措施等，对主要施工方法，尚应分别编制施工设计。2.0.4施工测量应符合以下规定：2.0.4.1施工前，建设单位应组织有关单位向施工单位进行现场交桩：2.0.4.2临时水准点和管道轴线控制机的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每20Om不宜少于I个：2.0.4.3临时水准点、管道轴线控制桩、高程桩，应经过发核方可使用，并应经常校核；2.0.4.4已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。2.0.4.5施工测量的允许偏差，应符合表2.0.5的规定。施工测量允许保表2.0.5项目允许偏差水准洌量高程闭合差平地426(m).山地-6-g与钱测方位角闭合连±40C«导线测量相对闭合立导1/3吧_直接丈测距两次较差1/5000注：1.1.为水准测量闭合路线的长度(km)：2.n为水准或导线测量的测站数。第三章沟槽开挖与回填管道结构的外缘宽度D1.管道一侧的工作面宽度b1.非金屈管道金属管道I)1.500400300500<D110005004001000<Di15006006001500<DI3000800800注：1.槽底需设排水沟时,工作面宽度b1.应适当增加；2.管道有现场施工的外防水层时，每侧工作面宽度宜取800mm,3.2.2当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支掾时，沟槽边坡最陡坡度应符合表3.2.2的规定。土的类别边坡坡度（高：宽）坡顶无荷栽坡顶有静我坡顶有动载中密的砂土1:1.001:1.251:1.50中密的碎石类土（充填物为砂土）1:0.751:1.001:1.25硬塑的轻亚粘上1:0.671:0.751:1.00中密的碎石类上（充填物为粘性上）1：0.501:0.671:0.75硬塑的亚粘上、粘土1:0.331:0.501:0.67老黄土1:0.101:0.251:0.33软土（经井点降水后）1:1.00-I-深度在5m以内的沟槽边坡的域陡坡度表3.2.2注：1.当有成熟施工经救时，可不受本表限制:2.在软土沏槽坡顶不宜设置静我或动载；需要设置时，应对土的承载力和边坡的稔定性进行验算。3.2.3当沟槽挖深较大时，应合理确定分层开挖的深度，并应符合以下规定：3.2.3,1人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不宜超过2m:3.2.3,2人工开挖多层沟槽的层间留台宽度；放坡开槽时不应小于08m,直槽时不应小于0.5m.安装井点设备时不应小于1.5m：3.2.3.3采用机械挖槽时，沟槽分层的深度应按机械性能确定。3.2.4沟槽每例临时堆土或施加其他荷栽时，应符合以下规定：3.2.4.1不得影响建筑物、各种管线和其他设施的平安：3.2.4.2不得掩埋消火栓、管道闸阳、雨水口、测量标志以及各种地下管道的井盖，且不得阻碍其正常使用：3.2.4.3人工挖槽时，堆上高度不宜超过1.5m,且距槽口边缘不宜小于0.8mo3.2.5采用坡度板控制槽底裔程和坡度时，应符合以下规定：3.2.5.1坡度板应选用有一定刚度且不易变形的材料制作，其设置应牢固；3.2.5.2平面上呈直线的管道，坡度板设置的间距不宜大于20m,呈曲线管道的坡度板间距应加密,井室位置、折点和变坡点处，应增设坡度板：3.2.5.3坡度板距槽底的面度不宜大于3m03.2.6当开挖沟槽发现己建的地下各类设施或文物时，应采取保护措施.并及时通知有关单位处理。3.2.7沟槽的开挖质量应符合以下规定：3.2.7.1不扰动天然地基或地基处理符合设计耍求：3.2.7,2槽壁平整,边坡坡度符合施工设计的规定：3.2.7.3沟槽中心线每测的净宽不应小于管道沟槽底部开挖宽度的半：3.2.7.4槽底高程的允许偏差:开挖上方时应为±20mm:开挖石方时应为+20mm、-200mm03.3沟槽支抖3.3.1沟槽支掾应根据沟槽的土质、地下水位、开槽断面、荷载条件等因素进行设计。支撑的材料可选用钢材、木材或钢材木材混合使用。3.3.2撑板支掠采用木材时，其构件规格宜符合以下规定：.1探板厚度不宜小于50mm,长度不宜大于4m;.2横梁或纵梁宜为方木,其断面不宜小于15OmmXI50mm：.3横撑宜为国木，其梢径不宜小100r三3.3.3撑板支掾的横梁、纵梁和横掾的布置应符合以下规定：.1每根横梁或纵梁不得小于2根横推：.2横掾的水平间距宜为1.5'2.0m:.3横搏的垂直间距不宜大于1.5m3.3.4撑板支掾应陵挖土的加深及时安装。3.3.5在软土或其他不稳定土层中采用撵板支掾时，开始支撑的开挖沟槽深度不得超进1.Om：以后开挖与支掠交替进行，每次交替的深度宜为04'08m.3.3.6撑板的安装应与沟槽槽壁紧贴，当有空隙时，应以实。横排探板应水平，立持拽板应眼直，密排队探板的对接应严密。3.3.7横梁、纵梁和横掾的安装，应符合以下规定：.1横梁应水平，纵梁应垂直，且必须与撵板密贴，联接牢固：.2横掾应水平并与横梁或纵梁垂直，且应支紧，联接牢固。3.3.8采用横排摔板支掾，当遇有地下钢管道或铸铁管道横穿沟槽时，管道下面的探板上绛应紧贴管道安装：管道上面的撑板F缘距管道顶面不宜小于100mu3.3.9采用钢板桩支撑，应符合以卜.规定：.1钢板桩支撑可采用槽钢、工字钢或定型钢板桩：.2钢板桩支撵按具体条件可设计为悬臂、单锚，或多层横掾的钢板桩支撑，并应通过计算确定钢板桩的入土深度和横撑的位置与断面：.3钢板桩支摔采用槽钢作横梁时，横梁与钢板桩之间的孔隙应采用木板垫实，并应将横梁和横界与钢板桩联接牢固.3.3.10支撑应经常检查。当发现支撑构件有弯曲、松动、移位或劈裂等迹象时.应及时处理。雨期及春季解冻时期应加强检杳。3.3.11支掾的施工质量应符合以下规定：.1支掠后，沟槽中心线每侧的净宽不应小于施工设计的规定：.2横拄不得阻碍下管和稔管：.3安装应牢固，平安可靠；.4钢板桩的轴线位移不得大于50mm：垂直度不得大于1.5$。3.3.12上卜.沟槽应设平安梯，不得攀登支掾。3.3.13承托翻上板的横推必须加固。翻上板的铺设应平整，其与横撑的联接必须牢固。3.3.14撤除支拽前，应对沟槽两侧的建筑物、构筑物和槽壁进行平安检查，并应制定撤除支撑的实施细那么和平安措施。3.3.15撤除撞板支惮时应符合以下规定：,1支掾的撤除应与回填土的填筑高度配合进行，且在撤除后应及时回填：.2采用排水沟的沟槽,应从两座相邻排水井的分水岭向两端延伸撤除：.3多层支撑的沟槽，应待卜.层回填完成后再撤除其上层槽的支掾：.4撤除单层密排掾板支操时，应先回填至下层横掾底而，再撤除下层横掾，待回城至半槽以上，再撤除上层横探。当一次撤除有危险时，宜采取音换拆操法撤除支推。3.3.16撤除钢板桩支撑时应符合以下规定：.1在回填到达规定要求高度后，方可拔除钢板桩：.2钢板桩拔除后应及时回填桩孔：.3回填桩孔时应采取措施填实。当采用砂灌填时，可冲水助沉：当控制地面沉降有要求时，宜采取边拔桩边注浆的措施。3.4 管道交叉处理
