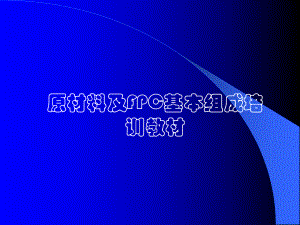

原材料及FPC基本组成培训教材一、铜箔基材的组成： 1、单面板铜箔基材的组成：铜箔+胶+PI 2、单面板铜箔基材的叠构：铜箔胶PI 3、双面板铜箔基材的组成：铜箔+胶+PI+胶+铜箔 4、双面铜箔基材的叠构：PI胶铜箔铜箔胶二、保护膜的组成： 1、保护膜的组成：胶+PI 2、保护的叠构：胶PI三、基本单位换算： 1mil=0.0254mm 1OZ 1.4mil 1inch=25.4mm 1inch=103mil四、FPC基本组成及叠构厚度：（以下列几种型号基材为例）单面铜箔基材型号：XSIR050513 组成厚度：0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）双面铜箔基材型号：NDIR101020NOC 组成厚度： 1OZ(铜箔)+0.8mil(胶)+1mil(PI)+0.8mil(胶)+1OZ（铜箔）保护膜型号：FD0515HL 组成厚度：0.5mil(PI)+0.6mil(胶) 保护膜型号：CA231 组成厚度：0.5mil(PI)+0.5mil(胶)1、单面板的叠构组成：a、单面板组成：铜箔基材+保护膜 b、单面板叠构：铜箔胶PIPI胶保护膜铜箔基材 c、单面板厚度公差： 0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）+0.5mil(PI)+ 0.6mil(胶)=2.8mil （0.0710.01 mm） 0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）+0.5mil(PI)+ 0.5mil(胶)=2.7mil （0.0690.01 mm） 2、双面板的叠构组成： a、双面板组成：保护膜+铜箔基材+保护膜 b、双面板叠构： PI胶胶PIPI胶铜箔铜箔胶保护膜铜箔基材保护膜 c、双面板厚度公差： 0.5mil(PI)+0.6mil(胶)+1OZ（铜箔）+0.8mil(胶)+ 1mil(PI)+0.8mil(胶)+1OZ（铜箔）+0.5mil(PI)+0.6mil(胶) = 7.6mil (0.1930.02mm) 0.5mil(PI)+0.5mil(胶)+1OZ（铜箔）+0.8mil(胶)+ 1mil(PI)+0.8mil(胶)+1OZ（铜箔）+0.5mil(PI)+0.5mil(胶) = 7.4mil (0.1880.02mm) 3、镂空板的叠构组成： a、镂空板的组成：保护膜+1OZ纯铜箔+保护膜 b、镂空板的叠构 1OZ纯铜箔胶PIPI胶保护膜纯铜箔保护膜 c、镂空板厚度公差： 0.5mil(PI)+0.6mil(胶)+1OZ（纯铜箔）+0.5mil(PI)+ 0.6mil(胶)=3.6mil (0.0910.02mm) 0.5mil(PI)+0.5mil(胶)+1OZ（纯铜箔）+0.5mil(PI)+ 0.5mil(胶)=3.4mil (0.0860.02mm) 4、双层板的叠构组成： a、双层板组成：保护膜+铜箔基材+纯胶+铜箔基材+保护膜 b、双层板叠构：铜箔胶PIPI胶保护膜铜箔基材铜箔胶PIPI胶保护膜铜箔基材纯胶纯胶 c、双层板厚度公差： 0.5mil(PI)+0.6mil(胶)+0.5mil(PI)+0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)+0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(PI)+0.6mil(胶)= 6.1mil (0.1550.02mm) 0.5mil(PI)+0.5mil(胶)+0.5mil(PI)+0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)+0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(PI)+0.5mil(胶)= 5.9mil （0.1500.02mm) 5、三层板的叠构组成： a、三层板组成：保护膜+铜箔基材+纯胶+保护膜+铜箔基材+纯胶+铜箔基材+保护膜 b、三层板叠构：纯胶纯胶铜箔胶PIPI胶保护膜铜箔基材铜箔胶PIPI胶保护膜铜箔基材PI胶保护膜铜箔胶PI铜箔基材纯胶纯胶c、三层板厚度公差： 0.5mil(PI)+0.6mil(胶)+0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI)+0.6mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI) +0.5mil(胶)+ 0.5OZ（铜箔）+0.6mil(胶)+ 0.5mil(PI)=9.4mil (0.2390.03mm) 0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI) +0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)=9.1mil (0.2310.03mm) 6、四层板的叠构组成： a、四层板组成：保护膜+铜箔基材+纯胶+保护膜+铜箔基材+纯胶+铜箔基材+保护膜+纯胶+铜箔基材+保护膜 b、四层板叠构：纯胶纯胶铜箔胶PIPI胶保护膜铜箔基材铜箔胶PIPI胶保护膜铜箔基材PI胶保护膜铜箔胶PI铜箔基材纯胶纯胶铜箔胶PIPI胶保护膜铜箔基材纯胶纯胶c、四层板厚度公差： 0.5mil(PI)+0.6mil(胶)+0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI)+0.6mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI) +0.5mil(胶)+ 0.5OZ（铜箔）+0.6mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI) +0.5mil(胶)+ 0.5OZ（铜箔）+0.6mil(胶)+0.5mil(PI)=12.7mil (0.3230.04mm) 0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI) +0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+ 0.5mil(PI)+0.5mil(胶)+ 0.5mil(PI) +0.5mil(胶)+ 0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)=12.3mil (0.3120.04mm) 谢谢结束
