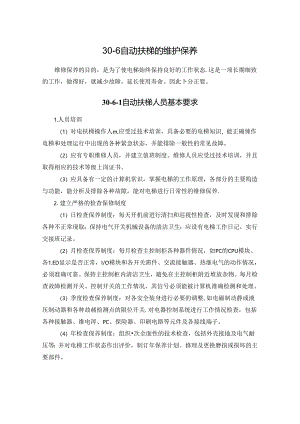

30-6自动扶梯的维护保养维修保养的目的，是为了使电梯始终保持良好的工作状态.这是一项长期细致的工作，做得好，就减少故障，延长使用寿命。因此卜分正要。30-6-1自动扶梯人员基本要求1.人员培训（1）对电扶梯操作人m,应受过技术培训，具备必要的电梯知识，能正确悚作电梯和处理运行中出现的各种紧急状态，并能排除一般性的常见故障。（2）应有专职维修人员，并建立值班制度。维修人员应受过技术培训，并且取得相应的技术等级上岗证书。（3）应具备有一定的计算机常识，掌握电梯的工作原理，各部分的主要构造与功能，能分析及排除各种故隙，能对电梯进行日常性的维修保养.2.建立严格的检杳保修制度（1）日检查保养制度：每天开机前进行清扫和巡视性检查，及时发现和排除各种不正常现取；保持电气开关机械设备的清洁卫生：应设有电梯工作日记，实行交接班记录。（2）月检查保养制度：每月检查主控制拒各种器件情况，如PC的CPU模块、各1.ED显示是否正常，I/O模块和各开关滞件、交流接触器、热继电气的动作情况，必须准确可靠。保持主控制柜内清洁卫生，避免在主控制柜附近堆放杂物。每月检查故障检测开关、控制开关的工作情况，其信号必须能被计算机准确检测和处理。（3）季度检查保养制度：对各安全装身进行必要的调整,如电磁制动静或液压制动器和各种故赭检测点的限位开关.对电器控制系统进行工作情况检查，包括各种接触器、维电涔、PC、保险器、印刷电路等元件及各接线端子。（4）年检查保养制度：组织次全面性的技术检查，包括外壳接地及电气耐压等：并对电梯工作状态作出评价，制订年保养计划。修理及更换磨损或损坏的主要部件。30-6-2自动扶悌的维护I.自动扶梯的一般要求（表30-6-1）自动扶梯维护一般要求表30-6-1代号保养内容技术规程检验标准01了解自动扶梯或自动人行道运行情况1向甲方主管人员，维修人员,和自动扶梯或自动人行道可悌工，询问本W期自动扶梯或自动人行道运行情况和发生故障情况,询问有无特殊意外事故。（2）查询自动扶梯或自动人行道急修记录本.（3）在自动扶梯或自动人行道两端挂h“维修保养新停使用”标记，禁止非保养人员通行.（4）将自动扶梯或自动人行道两端楼面鼓板打开查问自动扶梯或自动人行道的故障和修理记录.在回保养记录02检查上下急停按钮和钥匙开关功能急停按妞、钥匙开关、功能是否正常，是否有下沉现象要求急停按钮功能良好，钥匙开关上下操作时没有下沉现象03依镇状手带入口安全保护装置检杳其弹簧的松紧:能否触手即开,并断电停运。如果一切正常,使安全装理史位.红位后,用钥匙开关启动观察是否正常上下、左右共四只开关均要逐一检杳脸证04检查检修操纵盒内个种开关功能是否正常、齐全在自动扶梯或自动人行道机房内，把检怪操纵自联上，分别检衣上、下和急停开关，观察其动作是否正常在使用检修操纵食内开关时，钥匙开关功能必须无效05依我楮路安全装置（1）上下悌级或踏板塌陷装置，（拆二个梯级或若干踏板）（D如果触发杆碰倒即切断电源,轻起即恢aC2）能条断裂、伸长或收缩保护开关（2）看弹簧漆紧长度06校传梯级或踏板时中情况、椅齿板异物保护开关拆去一块面前板，拆去三只梯级或踏板.测量梳齿板移动力和移动距小移动力和移动距离应符合设计要求，动作后应延时阍电停车07抽查梯段（踏板）和桢齿的啮合情况.更换损坏检齿板或损坏梯级在正常运行中梳齿板与悌缎或踏板啮合居中,测量横齿板两边间隙相同.应及时更换有断裂损坏的机齿板,梯级或踏板与梳齿哂合处，如有齿筋损坏也应及时更换（1）两边间隙误差不大于0.5mm：梳齿板地面与梯级或踏板槽成间隙应符合要求,不能过小或过大08上、下机房的清洁工作使用毛刷比吸尘器清扫、用干布或棉纯擦.在清吊前必须停机、把安全回路断开无垃锻、无油垢、无秋生20）检查调整自动人行道的围裙板置于踏板或胶带上方，从踏板表面测得的间隙应符合要求。调整踏板或胶带的横向摆动不允许踏板或胶带的侧面与困裙板之间产生水平间隙。21）检查谢整梳齿板梳齿与梯级或踏板齿槽的啮合深度间隙。22）检查调整梯级踏板表面至梳齿板梳齿槽根部的垂直距离。23）检隹调整梳齿板齿与胶带齿的啮合深度。24）检查胶带的表面至梳齿板梳齿槽根部的垂直距离。25）检查调整扶手带的导向装置和涨紧装置，在正常工作时不会脱离扶手导轨。26）检查扶手带开口处与导轨或扶手支架之间的距离.27）检杳调整制动器和附加制动器（若有。（3）电扶梯和自动人行道的电气部分中修项目内容I）检查和拧紧各接触器、继电器上的接线螺栓，2）检杳和调整方向接触器机械联锁的可靠性.3）检查调整供电系统断电、错相保护装置。4）检查电动机过载保护装置.5）梯级链保护装置检查调整。6）工作制动器检查调整。7）检杳调整附加制动器（扶梯高度6m时采用）。8）检杳调整超速保护装置（使用笼型异步电动机的扶梯不设）。9）检查调整非操纵逆转保护装置开关。10）检杳调整扶手带入口保护装置开关。11）检查调整梯级或踏板埸陷保护装置开关。12）检查调整急停按钮，转换灵活可靠“13）检查谢整各机房内电气部件应有效采用防护罩壳，防止直接触电。14）全部电线接头、连接端子、连接器应设置在柜和盒内且牢固可拈。15）检隹调整线槽线管牢固性，金属线槽管的出入口应有护口或其他保护措施，导线保护外皮应完整无破损。16）检查随行电缆破损程度，无法继续使用应更换.17）检查电扶梯接地线（接零）是否牢固。18）检查调整电梯所有电线电缆、绝缘电阻，导体之间和导体对地之间的绝缘电阻必须符合规定的要求。19）检查和调整电扶梯启动、停止、运行情况应符合原设计要求。2.自动扶梯的大修确定及项目内容（1）电扶梯或自动人行道大修确定1）电扶梯或自动人行道已中修2次以上的，2）电扶梯虽未中修，但正式投入使用己达35年的.3）电扶梯发生过重大事故，其主要部件：如曳引机、控制屏、梯级、梯级链等严重受损的。凡符合上述1、2,3三条中的任何一条时，即可进行电扶梯或自动人行道大修。（2）电扶梯或人行道机械部分大修项目内容I）蜗轮减速裾的拆修。调整和铲刮蜗轮杆齿侧间隙，如磨损量过大，即需更换纲轮副。调整或更换蜗杆轴伸出端的轴承及后棉盘根（或橡胶密封圈）。更换蜗杆轴的后门头平面轴承.整修或更换减速器滑动轴承“若蜗轮减速箱的箱体、箱盖铸件有严重变形或有裂痕等，则应予更换或修补。2）电磁制动器（刹车）的拆修、清洗、更换刹车带，调整间隙。3）若曳引电动机有异常摩擦声，起制动电潦明显增大，轴向窜动增大，空载电流明显增大，则应予以更换同型号、同规格的电动机。4）调整电扶梯速度使之应在设计的范围内.5）清洗电梯或自动人行道的导轨，更换严IR变形的导轨，调整导轨支撑架。6）更换梯级或踏板损坏部件（如梯级轮、踏板、支撑架等）。7）调整扶手带，扶手带严重磨损，变形、断裂应更换.8）检杳调整梯级旋、扶手海动链和涨紫装置，如磨损严重应给予更换。9）检查调整光电保护器（如有）。10）梳齿板如磨损严I1.i断齿应更换。（3）电扶梯或自动人行道的电气部分的大修项目内容I）更换控制屏上的继电器，接触器或控制界重新按线。5,梳齿前沿板故障梳齿板前沿板故障分析：扶梯运行时,梯级周而更始地从梳齿间出来进去，每小时我客80009000人次，梳齿的工作状况可想而知，梳齿杆易损坏；前沿板表面有乘客鞋底带的泥沙：梳齿板齿断裂造成乘客鞋底带进的舁物卡住；梳齿的齿与梯级的齿槽相啮合不好，当有异物卡入时产生变形、断裂.梳齿前沿板故障排除方法：（1）扶梯出入口应保持清洁，前沿板表面清洁无泥沙。（2）梳齿板及扶梯出入口保证梳齿的幽合深入。（3）调整梳齿板、前沿板、梳齿与梯级的齿堵啃合尺寸。（4）调整前沿板与梯级踏板上表面的高度：（5）调整梳齿板水平倾角和啮合深度.（6）要求一块梳齿板上有3根齿或相邻2齿损坏，必须立即予以更换。6 .扶手装置故障扶手装置的故障常发生在扶手驱动部，由于位苴的限制，结构设计有一定的困琲，易发生轴承、链条、驱动带损坏。用户单位在例行检查时,应适度调节驱动链的松紧程度：直线压带式的压簧不易过紧，制弧压带式的压簧边不易过累：各部轴承处按要求添加润滑脂。扶手带长期运行，会发生伸长，通过安装在扶梯下端的调节机构把过长部分给吸收掉。扶手带进运行时，圆通端处有时发出沙沙声，这是因为：圆邨端的扶手支架内有一组轴承，此异常声往往是轴承损坏，应及时更换。常用故隙排除方法有：适度调整驱动链松紧度：调整压带簧松紧度：轴承桂条驱动带损坏及时更换或修理。7 .安全保护装置故障安全保护装置故障主耍有：（1）曳引链过分伸长或陆裂故障；（2）梳齿异物保护装置故障：（3）扶手带进入口安全保护装置故障；（4）梯级卜沉保护装置故障：（5）驱动链断链保护装置故障：（6）扶手带断带保护装置故障。扶梯安全保护装身故障分析：（1）当曳引链过分伸长或断裂时，曳引链条向后移动，行程开关动作后断电停机；（2）梳齿板异物保护利用一套机构使拉杆向后移动从而使行程开关动作断电停机;（3）扶手带进入口安全保护装置利用杠杆作用放大行程后触及行程开关从而达到停电。（4）梯级卜沉保护装置一旦发生故障，卜沉部位碰到检测杆，使检测杆动作触动行程开关动达到停机。（5）驱动链断链保护装置是通过双推套筒滚子皮带，使动力通过减速机再传递给驱动主轴（按规定提升高度超过6m时应配置此装置）。当驱动链断裂后能使行程开关断电。（6）扶手带断带保护装置，当扶手带没有经过大于25kN拉力实验须设巴此保护装置：扶手带通过骅动轮使之传动，旦扶手带断裂，受扶手带压制的行程开关上的滚转向上摆动而达到停电停机。安全保护装置故障排除方法：（1）检查曳引链压簧：曳引链行程开关:检查曳引链条向后移动碰块。（2）检查异物卡机构；检查异物卡行程开关.（3）检查扶手带入口安全装置、如碰板、行程开关。（4）检查梯级下沉装置：检查行程开。（5）检杳驱动链保护装置、按规定调整。（6）检查扶手断带保护装置。30-6-5自动扶梯定期枪验内容1 .出入口区域检查（I）自动扶梯或自动人行道进口和出口应保持清洁，应无其他与电扶梯无关的物品。（2）在扶梯入门附近应有提醒乘客手扶站立等字样标志。（3）在明显部位应有制造厂铭牌，皇号字样。2 .机房的检查（I）机房应保持在540C之间。（2）机房应保持清洁，无油污和其他与设备无关的物品。3 .梯级或踏板检查（I）检查连续两个梯级或踏板之间的间隙。1 2）检包梯级或踏板与裙板之间的间隙，检包两侧间隙之和的间隙。2 3）检查在水平行程内，两个相邻梯级的高度差的间隙。3 4）梯级表面不应有破损，梯级应固定良好，在运行方向和横向不应有过量的游动。4,梳齿板检查4 1）梳齿板不应破损，梳齿与梯级啮合应良好，啮合深度应符合要求。5 2）梯级或踏板表面至梳齿槽根部的垂直距离应符合要求。5,扶手带检查6 1）扶手带与扶手导轨或支架之间应避免有夹手和刮手的可能性。7 2）扶手带开口处与导轨或支架之间的距离应符合要求，8 .围裙板检查（1）国褶板应光滑平整。（2）因错板对接接头缝应平整光滑。9 .扶手装置检杳（1）朝向梯级、踏板（或胶带）一侧的扶手装设部分应光滑，压条或镶条固定良好，任何部件不应有勾挂物体的可能性.（2）两护壁板之间的缝隙不应大于规定的范圉。10 生开关检查（1）主开关应灵活可兼.
