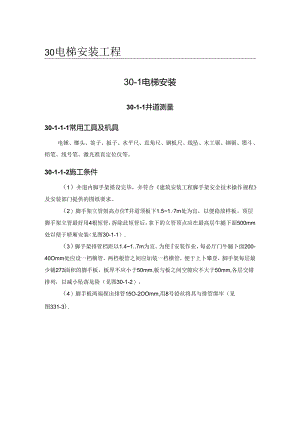

30电梯安装工程30-1电梯安装30-1-1井道测量30-1-1-1常用工具及机具电锤、榔头、签子、扳子、水平尺、直角尺、钢板尺、线坠、木工锯、钢锯、墨斗、铅笔、线号笔、激光准直定位仪等。30-1-1-2施工条件（1）井道内脚手架搭设完毕，并符合建筑安装工程脚手架安全技术操作规程及安装部门提供的图纸要求。（2）脚手架立管鼓高点位T井道顶板下1.51.7m处为宜，以便稳放样板。顶层脚手架立管最好用4根短管，拆除此短管后，拿下的立管顶点应在最高层牛腿下面500mm处以便于轿厢安装<见图30-1-1）.（3）脚手架排管档距以1.41.7m为宜。为使安装作业，每必厅门牛腿卜面200-40Omm处应设一档横管，两档根管之间应加装一档横管，便于上卜攀登，脚手架每层最少铺273面积的脚手板，板厚不应小于50mm,板与板之间空隙应不大于50mm,各层交错排列，以减小坠落危险（见图30-1-2）。（4）脚手板两端探出排管15O-2OOmm,用8号铅丝将其与排管绑牢（见图331-3).%1.1.a8?上脚手架横首/护杆楂板平面N工作面图331/图3312厅门入口处牛腿一300一孔（5）脚手架在井道内的平面布置尺寸应结合轿隔、轿题导轨、对重、对重导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位巴前而帝出适当的空隙，供吊挂铅垂线之用（见图3（1.-4）1.OO100井道、rt-÷1（-/U厅门地植外潴面狙手架一切-对垂导轨C所隔导纨中心线、轿厢导轨-D对班号:不纨中心级1瓯图30-1-4（6）脚手架必须经过安全技术部门检查，验收合格后方可使用。（7）现场施工用电，照明用电必须符合国标4施工现场临时用电安全技术规范：的要求.（8）每部电梯井道照明应采用36V的安全电压单独供电.应在底层井道入口处设有电源开关，并有过载及短路保护。（9）每层应装有护罩的照明灯，并应有3m的可移动距离，或在适当位置设置手灯插座。底坑与顶层应有较强的照明，机房须有适当的照明。（IO）各层厅门口必须设有良好的防护栏，并且各层厅门口及每块脚手板上应保持干净无杂物。（I1.）实际测量顶U高度、底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。30-1-1-3施工工艺流程搭设样板架一测量井道、确定基准线一样板就位，挂基准线一机房放线一使用激光准直定位仪确定基准线。1 .搭设样板架。在井道顶板卜面Im左右处用膨张螺栓将角钢支架水平固定于井道壁上，水平度误差不大于3/1000,（见图3O÷5）样板架宜采用不小于50X50角钢制作，所用材料应经过挑选与调直，锈蚀严重或变形扭曲的角钢不应使用（如图30-1.-6）样板与支架端部应垫实找平，水平度误差不大于3/100（）,为防止位移，在井道测量与放线结束后，应将样板与支架点焊。图331-62 .测量井道,确定基准线（1）预放两根厅门口线测量井道，一般两线间距为门口净宽。（2）根据井道测量法来确定基线时应注意的问题。井道内安装的部件对轿厢运行有无妨碍。同时必须考虑到门上滑道及地坎等与井壁距离，对建与井壁距高，必须保证在轿期及对IR上下运行时其运动部分与井道内静止的部件及建筑结构净距离不小于50mm.确定轿厢轨道线位置时，要根据道架高度要求，考虑安装位置有无问题.道架高度计算方法如下（如图3（M-7）:式中H一一道架高（左）：1.-轿厢中心至墙面（左）距离：A一轿厢中心至安全钳内表面距离：B-安全钳与导轨面距离（34mm）：C导机高度及垫片厚度之和。对全导轨中心线确定时应考虑时重宽度（包括对IR块最突出部分）,距培壁及轿厢应仃不小于50mm的间隙，对丁贯通门电梯，井道深度2厅门地坎宽度X2+厅门地坎与轿厢地坎间隙X2+轿厢深度，并考虑井壁垂直度是否满足安装要求。各层厅门地坎位置确定，应根据厅门线测出每层牛腿与该线距离，做到既要少剔牛腿或墙面，又要做到离墙最远的地坎稳装后，门立柱与墙面间隙小于30mm对于厅门建筑上装有大理石门套以及装饰堵的电梯，确定厅门基准线时，除考虑以上5项外，还应参阅建筑施工图，考虑利于门套及装饰增的施工.对两台或多台并列电梯安装时注意各梯中心距与建筑图是否相符，应根据井道、候梯厅等情况，对所有厅门指示灯、按钮盒位置、进行通盘考虑，使其高低一致，井与建筑物协调，保证美观。还应根据建筑及门套施工尺寸考虑做到电梯候梯厅两边宽度致，以保证门套建筑施工的美观要求（如图3OJ-8）。多台相对电梯平面图I电梯等候厅图30-1-8确定基准线时，还应笈核机房平面布置。保证出引机、限速器等设备布局无问题，以方便今后维修.3 .样板就位，挂基准线（1）基准线共计IO根，其中：轿厢导轨基准线4根：对重导轨基准线4根：厅门地坎基准线2根（贯通门4根）。（2）按前面所述注意事项通盘考虑后，确定出梯井中心线、翔厢架中心线、对重中心线,进而确定出各基准垂线的放线点，划线时使用细铅笔，核对无误后再麓核各对角线尺寸是否相等，偏差不应大于0.3mm,样板的水平度在平面内不大于3mmo（3）从样板处将钢丝一端悬一较轻物体，缓缓放下至底坑。垂线中间不能与脚手架或其他物体接触，并不能使钢丝有死结。（4）在放线点处用钢条垂直锯V型小槽，使V型槽顶点为放线点，将线放入,以防基准线移位造成误差，并在放线处注明此线.名称，把尾线固定在角钢上绑牢.（5）线放到底坑后用58kg的线坠替换悬挂物.再以桶盛水，将线坠置于其中以使其快速静止。（6）在底坑上800-100Omm处用木方支探固定卜.样板，特基准线静止后用V形卡钉将线固定于样板上，然后安核各尺寸无误后可进行下道工序（图30-1-9）图30-1-9I-撑木：2-底坑样板架：3-铅垂线：4-木楔：5-U形钉：6-线坠4 .机房放线（1）通过机房放线，可核对机房设备各预留孔洞的位置。用线坠通过机房预留孔洞，将井道样板上的轿厢导轨轴级、轨距中心线（门中线）等引至机房地面。（2）以各轴线、中心线及其垂直交叉点为基准，按图纸尺寸要求弹划出各绳孔的准确位置（如图30-1-10）。图30-1-10（3）根据划线的准确位置，修正各预留孔洞，并确定承重钢梁（墩）及曳引机的位置。5 .使用激光准宜定位仪确定基准线（1）井道测量使用激光仪进行井道形位误差检测时，首先将激光仪利用三角架架设在井道顶端的机房地面上并调水平、调垂直，按照需要，先后在几个控制点上，通过地面的孔洞向下打出激光束，逐层对井道进行测量。对测量数据综合分析后按实际净空尺寸在最合理的位置安置自固上样板。（2）确定基准线当上样板位包渐定后，在其上方约50Omm两根轿厢导轨安装位置处的墙面上，临时安装两个支架用于放置激光仪。首先固定好激光仪，调整检查仪罂顶部圆水泡上的气泡在刻度范围内，调整仪器使光斑与孔的十字刻线对正，将光氏中心在卜.样板作标记。在其他支架处重其上述步骤，再按传统工艺进行检验无误后，基准线确定。30-1-1-4施工中安全注Jw项（1）作业时防止物体吆落伤人.（2）各层厅门防护栏保持良好。（3）进入井道施工应做好防护,防止坠落。3O-I-1-5质量要求（I）基准线尺寸必须符合图纸要求，各线偏差不大于03mm.（2）基准线必须保证垂直。（3）梯板架水平偏差不大于MOO0。（4）并列电梯、厅门中心距偏差不大于20mm。（5）相对电梯、厅门中心线偏差不大于20mm。30-1-2导轨支架和导轨的安装30-1-2-1常用工具及机具小型卷扬机、电气焊工具、电锤、滑轮.榔头、塞子、钢板尺、盒尺、水平尺、塞尺、导轨尺、活扳手、梅花扳手、油石、钢锂等。30-1-2-2施工条件（1）电梯井道施工完毕，其宽度、进深、垂直度符合施工要求，底坑己按设计标高打好地面。（2）井道内已按要求搭设好脚手架,符合有大的施工、安全要求。（3）井道施工要用36V以下的低压电照明，保证足够的照明亮度。（4）厅门口，机房脚手架上、井道壁上无杂物，有相应的安全防护措施，防止人、物坠落。（5）检查预埋铁是否牢固可靠，有无遗漏，位置尺寸是否正确，预留孔洞的位身及儿何尺寸是否正确。30-1-2-3施工工艺流程确定导轨支架位置一安装导轨支架一安装导轨一调校导轨.1 .确定导轨支架的安装位置没有导凯支架预埋铁的电梯井道，要按照图纸要求的导轨支架间距尺寸及安装导轨支架的垂线来确定导轨支架在井道壁上的位S1.当图纸上没有明确规定最下、最上一排导轨支架的位置.时应按以下方法确定：最下一排导轨支架安装在底坑地面以上100omn1.的位置：最上排导轨支架安装在井顶板以下不大于50Omm的位置.在酌定导轨支架位置的同时，还应考虑导轨连接板（接道板）与导轨支架不能相碰，错开的净距离不小于30mm,若图纸没有明确规定，则以最下层导轨支架为基点，往上每隔200Omm设排支架，如遇到接道板可适当放大间距，但最大不应大于2500mm。导轨支架的布置应满足每根导轨两个支架，或按厂方图纸要求施工。2 .安装导轨架根据井道里不同建筑结构确定不同的安装方法。（1）电梯井壁有预埋铁：按安装导轨支架的垂线检查预埋铁位置，并清除预埋铁表面混凝十.，若其位置有偏移，达不到安装位置要求，可在预埋铁上补焊钢板。钢板厚度§N16mm,长度一般不超过30Omm°当长度超过20Omm时，端部用不小于小16的膨胀螺栓固定于井壁，加装钢板与原预埋铁搭接长度不小于50mm,要求三面满焊。（2）若电梯井道壁无预埋铁，又为混凝土现浇结构，则采用膨胀螺栓直接固定导轨支架。使用的膨胀螺栓规格要符合电梯厂图纸要求，若厂家无要求，膨胀螺栓的规格不小于"16mm,打膨张螺栓孔时位置要准确且要垂直于墙面，深度要适当。遇到增内钢筋时，可适当调整打孔位置。一般以膨胀螺栓被固定后，护套外端面和墙壁表面相平为宜.若墙面垂直误差较大，可局部剔凿，使之和导轨支架接触面间隙不大于Imm,然后用薄辇片蛰实。待导轨支架就位，并找平找正，将膨胀螺栓紧固。（3）若电梯井道壁为砖墙结构，不宜采用膨胀螺栓固定导轨支架,一般采用剔孔洞，用混凝土灌注导轨支架的办法；或采用穿钉螺栓在井道壁内外侧固定钢板（216mm）,将导轨支架焊接在钢板上。3 .安装导轨从样板上放基准线至底坑,基准线距导轨端面中心2-3mm,并进行固定。底坑固定好导轨底座，并找平垫实，其水平误差不大于1/HXX）。采用油润滑的导轨，需在立基础导轨前将接油盘放巴好。检杳导轨的直线度应不大于16（XX）.I1.单根导轨全长偏差不大于0.7mm,不符要求的导轨可用导轨校正器校正或更换。导轨端部的梯头连接部位加工面的油污毛刺、尘渣等均应清除干净后，才能用于安装。在梯井顶层楼板卜挂一滑轮并固定牢固，在顶层厅门口安装并固定台05t的卷扬机。在每根符合要求的导轨棒头端上装好连接板，吊装导轨时要采用U形卡或双钩勾住导轨连接板。若导轨较轻且提升高度不大，可采用人力，且用2616的尼龙绳代替卷扬机吊装导轨。若采用人力提升导轨，须由下而上逐根立直。若采用小型卷扬机提升，可将导轨提升到一定志度，与另一根导轨连接，安装导轨时应注意，每节导轨的凸梯头应朝上，并清洁干净，以保证导轨接头处的缝隙符合规范的要求。导轨吊运时应扶正导轨,避免与脚手架碰搔,导轨在逐根立起时就用连接板相互连接牢固，并用导轨压板将其与导凯支架略加压紧，待调凯校正后再紧固。4 .调整导轨（I）用钢板尺检查导轨端面与基准线的间距和中心距离，如不符合要求，应调整导轨前后距离和中心距离，然后再用导凯尺进行
