大模板施工技术.docx

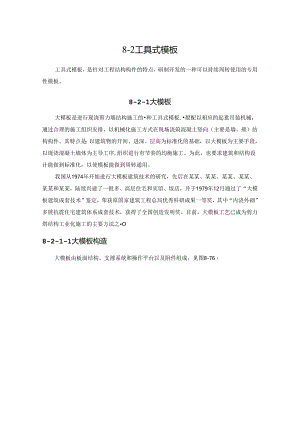

8-2工具式模板工具式模板，是针对工程结构构件的特点，研制开发的一种可以持续周转使用的专用性模板。8-2-1大模板大模板是进行现浇剪力墙结构施工的种工具式模板.般配以相应的起重吊装机械，通过合理的施工组织安排，以机械化施工方式在现场浇筑混凝土竖向（主要是墙、壁）结构构件。其特点是：以建筑物的开间、进深、层高为标准化的基础，以大模板为主要手段，以现浇混凝土墙体为主导工序,组织进行有节奏的均衡施工。为此，也要求建筑和结构设计能做到标准化，以使模板能做到周转通用。我国从1974年开始进行大模板建筑技术的研究，先后在某某、某某、某某、某某、某某和某某，陆续兴建了一批多、高层住宅和宾馆、饭店，并于1979年12月通过了“大模板建筑成套技术”鉴定，荣获原国家建筑工程总局优秀科研成果一等奖，其中“内浇外砌”多展抗震住宅建筑体系成套技术，获得了全国创造发明奖。目前，大模板工艺已成为剪力塔结构工业化施工的主要方法之O8-2-1-1大模板构造大模板由板面结构、支撑系统和操作平台以及附件组成，见图8-76图8-76组合式大模板的构造I-反向模板：2-正向模板：3上11卡板：4活动护身栏：5-贬梯横担：6-连接螺栓：7.操作平台三角挂架：8三角支掠架：9铁爬梯：IO穿墙燥检；I1.-地脚螺栓：12-板面地脚螺栓：1军反活动角模：14-正活动角模1 .面板材料板面是直接与混凝十接触的部分，要求表面平整，加工精密，有一定刚度，能多次重史使用。可作面板的材料很多，有钢板、木(竹)胶合板以及化学合成材料面板等，常用的为前两种。(1)整块钢面板一般用4-6mm(以6mm为宜)钢板拼焊而成。这种面板具有良好的强度和刚度，能承受较大的混凝十侧压力及其他施工荷载，重复利用率高，一般周转次数在200次以上。另外，由于钢板面平整光洁，耐磨性好，易于清理，这些均有利于提高混凝土表面的痂显。缺点是耗钢量大，重量大(40kgm2),易生锈，不保温，损坏后不易修史.(2)组合式钢模板组拼成面板这种而板主要采用55型组合钢模板组拼,虽然亦具仃定的强度和刚度，耐磨及自玳较整块钢板面要轻(35kg11r),能做到一模多用等优点，但拼健较多，整体性差，周转使用次数不如整块钢板面多，在墙面质量要求不严的情况下可以采用。采用中型组合钢模板拼制而成的大模板，拼缝较少。（3）胶合板面板1）木胶合板：模板用木胶合板属于具有耐候、耐水的I类胶合板，其胶粘剂为酚醛树脂胶，主要用柳安、桦木，马尾松、落叶松、某某松等树种加工而成。通常由5、7层单板经热压固化而胶合成型。相邻层纹理方向相互垂直，通常最外层表板的纹理方向和胶合板板面的长向平行，因此整某股合板的长向为强方向，短向为弱方向，使用时必须加以注意。木胶合板的厚度为12、15、18和2Imnu2）竹胶合板：是以竹片互相垂直编织成单板.并以多层放置经胶粘热压而成的芯板，表面再覆以木单板而成。具有较高的强度和刚度、耐磨、耐腐蚀性能并且阻燃性好、吸水率低。其厚度一般有9mm、12mm和15mm几种。2 .构造类型（1）内墙模板模板的尺寸一般相当于每面墙的大小，这种模板由于无拼接接缝，浇筑的墙面平整.内墙模板有以下几种：1）整体式大模板：又称平模，是将大模板的面板、骨架、支撑系统和操作平台组拼焊成一体（图8-77）。这种大模板由于是按建筑物的开间、进深尺寸加工制造的，通用性差，并需用小角模解决纵、横墙角部位模板的拼接处理，仅适用于大面积标准住宅的施工。目前已不多用。图8-77钢制平模构造示意图2）组合式大模板：组合式大模板是目前最常用的一种模板形式。它通过固定于大模板板面的角模，可以把纵横堵的模板组装在起，用以同时浇筑纵横墙的混凝土.并可适应不同开间、进深尺寸的需要，利用模数条模板加以调整。面板骨架由竖肋和横胁组成，直接承受面板传来的荷载。竖肋，一般采用60mmX6mm扁剂，间距4（X）500mm:横肋（横龙骨），一般采用8号槽钢，间距为3OO35Omm:竖龙骨采用成对8号槽钢，间距为100O1.400mm（图8-78）。横肋与板而之间用断续焊，焊点间距在20Cm以内。竖向龙骨与横肋之间要满焊，形成整体横墙模板的两塔，一端与内纵墙连接，端部焊扁钢，做连接件（图8-780）；另端与外墙板或外墙大模板连接，通过长销孔固定角钢：或通过扁钢与外墙大模板连接（138-78®）,图8-78组合大模板板面系统构造I-面板:2-底横肋（横龙骨）：3、4、5-横肋（横龙柠）：6、7-登肋（布龙/）:8、9、22、23、24-小肋（扁铜轻肋）：10、17-拼缝扁钢：II、15-角龙骨：12-吊环：13-上卡板：14-顶横龙骨：16-撑板御管：18-螺母：19-型图:2沉头螺丝：21-地脚螺6纵墙大模板的两端，用角钢封闭。在大模板底部两端，件安装个地脚螺栓（图8-79）,以调整模板安装时的水平度。图8-79板面地脚螺栓1.螺杆：2-螺母：3-螺灯：4-弹费垫VAi5-靛板：6-方形底座支撑系统一一支掠系统由支撑架和地脚螺栓组成，其作用是承受风荷载和水平力，以防止模板倾覆（图8-76）,保持模板堆放和安装时的稳定。支掾架一般用型钢制成（图880）.每块大模板设24个支撑架。支掾架上端与大模板竖向龙骨用螺栓连接，下部横杆槽钢湍部设有地脚螺栓，用以调节模板的垂直度。模板自稳角的大小与地脚螺栓的可调高度及下部横杆长度有关。图8-80支撑架及地脚螺栓<a>支探架；（b）地热爆栓I-卧2、3-角钢：4-卜部横杆槽纲：多上加强板:6下加强板：7-地脚螺栓:8螺杆：9-螺母：IO-靛板：11-底座：12-底盘：13蛆灯：14-弹宽垫圈操作平台一一操作平台由脚手板和三角架构成，附有铁爬梯及护身栏.三角架插入竖向龙计的套管内，组装及拆除都比较方便。护身栏用钢管做成,上下可以活动，外挂安全。每块大模板设置铁爬梯个，供操作人员上下使用，见图8-76.3）拆装式大模板：其板面与骨架以及骨架中各钢杆件之间的连接全部采用螺桎组装（图8.81）,这样比组合式大模板便于拆改，也可减少因焊接而变形的问题。CIo边线吊惚板面一一板面与横助用M6螺栓连接固定，其间距为35cm。为了保证板面平整，板面材料在离度方向拼接时，应拼接在横胁上：在长度方向拼接时，应在接缝处后面铺一木龙骨。骨架一一横肋及周边边框全用M16螺栓连接成骨架，连接螺孔直径为8mn.为了防止木质板面四周损伤，可在其四周加槽钢边框，槽钢型号应比中部槽钢大一个板面厚度。如采用20mm织胶合板，普通横胁为8,则边框应采用10；若采用钢板板而，其边框槽钢与中部槽钢尺寸相同。各边框之间焊以8mm厚钢板，粘e18mm螺孔，用以互相连接。竖向龙骨用10成对放置，用螺栓与横龙骨连接。骨架与支撞架及操作平台的连接方法与组合式模板相同.（2）外墙模板全现浇剪力熔混凝土结构的外墙模板结构与组合式大模板基本相同，但有所区别。除其宽度耍按外墙开间设计外，还要解决以下几个问题：1）门窗洞口的设置：这个问题的习惯做法是：将门窗洞口部位的骨架取掉，按门窗洞口尺寸，在模板骨架工作边框，并与模板焊接为体（图8X2）。门、窗洞口的开洞，宜在内他大模板上进行，以便于捣固混凝上时进行观察。2680图8-82外墙大模板（窗洞口）另一种作法是：在外墙内侧大模板上，将门、窗涧口部位的板面取掉，同样作一个型钢边框，并采取以卜.两种方法支设门、窗洞口模板。散装散拆方法一一按门、窗洞口尺寸先加工洞口的恻模和角模（图8-83a、b）,钻连接销孔。在大模板骨架上按门、窗洞口尺寸焊接角钢边框，其连接销孔位置要和门、窗洞口模板一致。支模时，将门、窗洞口模板用“U”形卡与角钢固定（图8-8女定Ogf-=6X0二Q)图8-83散装散拆门窗洞口模板<a）门窗洞I模板组装图：（b角模：（c>门窗洞口模板安袋后剖面图板角结合方法一一在模板板面门、窗洞口各个角的部位设专用角模,门、窗洞口的各面作条形板模，各板模用合页固定在大模板板面上,支模时用钢筋钩将其支探就位，然后安装用模。角模与W1.模用企口连接（图8-84）。图8-84外墙窗口模板固定方法目前最新的作法是：大模板板而不再开门窗洞口，门洞和窄窗采用假洞口框固定在大模板上，装拆方便。2）外墙采用装饰混凝土时，要选用适当的衬模：装饰混凝土是利用混凝土浇筑时的塑性，依兆衬模形成有花饰线条和奴理质感的装饰图案，是种新的饰面技术。它的成本低，耐久性好，能把结构与装修结合起来施工。目前国内应用的衬模材料及其作法如R铁木衬模一一用2mm厚铁皮加工成凹凸形图案，与大模板用螺栓固定.在铁皮的凸槽内，用木板填塞严实（图8-85）.图8-85铁木衬模角钢衬模一用3O×3O角钢，按设计图案焊接在外堵外W!大模板板面即可（图8-86）.焊缝须磨光，角钢满部接头、角钢与模板的缝隙及板面不平处，均应用环轨砂浆嵌填、刮平、磨光，干后再涂刷环氧清漆两遍。图8-86全现浇装饰混凝土外墙模板I-上I水平装饰税模位置：2-下11水平装饰线模位置：3-3Omm角钢塔线条模橡胶衬模一一若采用油类脱模剂，应选用耐热、耐油橡胶作衬模.一般在工厂按图案要求程轧成型，在现场安装固定.线条的端部应做成45°斜角，以利于脱模。梯形塑料条将梯形塑料条用螺栓固定在大模板上,横向放理时要注意安装模板的标高，使其水平一致：竖向放置时，可.长短不等，琉密相同。3）保证外墙上下层不错台、不涉浆和相邻模板平顺问题：为了解决外墙竖线条上下层不顺宜的问烟，防止上、下楼层错台和海浆，要在外地外侧大模板的上端固定一条宽175mm、厚30mm、长度与模板宽度相同的硬塑料板：在其下部固定一条宽145mm、厚30mm的哽塑料板.为能使下层墙体作为上层模板的导墙，在其底部连接固定一条12槽钢，槽钢外面固定一条宽120mm、厚32mm的橡胶板,见图8-87和图8-88。浇筑混凝土后，墙体水平缝处形成两道腰线，可以作为外墙的装饰线.上部腰线的主要功能是在支模时将下部的橡胶板和硬塑料板卡在里边作导墙，橡胶板又起封浆条的作用。所以浇筑混凝土时，既可保证墙面平整，乂可防止湖浆。图8-87水平装饰线模（八）上郃作法：（b）下部作法I-模板：2-硬塑料板：3-檐胶板;4-连接槽钢为保证相邻模板平整，要在相邻模板垂直接缝处用梯形核胶条、硬塑料条或1.30X4作堵缝条，用螺桂固定在两大模板中间（图8-89）,这样既可防止接健处漏浆，又使相邻外地中间有一个过渡带，拆模后可以作为装饰线或抹平。图8-89外墙大模板垂直接缱处理4）外墙大角的处理：外墙大角处相邻的大模板，采取在边框上钻连接销孔,将I根80X80的角模固定在一侧大模板上。两侧模板安装后，用“U”形卡与另一侧模板连接固定（图8-90）.外模板图8-90大角部位楼板固定示意内模板5）外墙外恻大模板的支设：一般采用外支安奘平台方法。安装平台由：.角挂架、平台板、安全护身栏和安全所组成，是安放外墙大模板、进行施工操作和安全防护的重要设施。在仃阳台的地方，外墙大模板安装在阳台上。三角挂架是承受模板和建工荷载的构件，必须保证有足够的强度和刚度。各杆件用21.5OX5焊接而成，每个开间内设跷两个，通过<1.>40的“1.”形螺栓挂钩固定在下层外墙上（图8-91）。图8-91三角挂架平台1三角挂架:2外墙内侧大模板：3外墙外侧大模板;4.护身栏;5-操作平台：6防射移m1.7-防例移位花篮螺怆：8-1.形螺柱挂钩：9模板支承滑道：1，下层吊泥吊杆：I1
