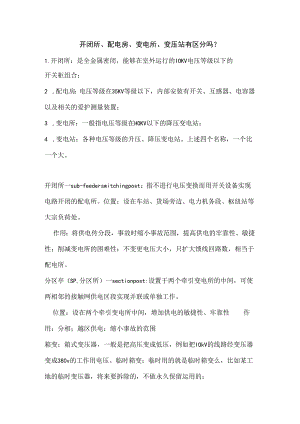

开闭所、配电房、变电所、变压站有区分吗？1.开闭所：是全金属密闭，能够在室外运行的IOKV电压等级以下的开关柜组合；2 .配电房：电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的爱护测量装置；3 .变电所：一般指电压等级在HOKV以下的降压变电站：4 .变电站：各种电压等级的升压、降压变电站。上述四个名称，一个比一个大。开闭所一sub-feederswitchingpost：指不进行电压变换而用开关设备实现电路开闭的配电所。位置：设在车站、货场旁边、电力机务段、枢纽站等大宗负荷处。作用：将供电传分段，事故时缩小事故范围，提高供电的牢靠性、敏捷性；削减变电所的困难性：不变更电压大小，只扩大馈线回路数，相当于配电所。分区亭（SP,分区所）一sectionpost:设置于两个牵引变电所的中间，可使两相邻的接触网供电区段实现并联或单独工作。位置：设在两个牵引变电所中间，增加供电的敏捷性、牢靠性作用：分相；越区供电；缩小事故的范围箱变：箱式变压器，一般是把高压变成低压，例如把IOkV的线路经变压器变成380v的工作用电压。临时箱变：临时用的就是临时箱变么，比如某工地的临时变压器，将来要拆除的，不做永久保留运用的；配电房：盖个房子，把变压器放进去，还有进出线柜之类的，就成配电房（室）了规模较大的，多台变压器、高压柜、低压柜等等各种，完成变压、安排电能的一个独立场所，或建筑物内的一个区域内。开闭所一般2路电源，转供容量8000KW左右，向地块或区域的变配电室供应中压电源。变电所顾名思义就是变电，主要是中压变压供应低压电源。变电站也是变电，但主要是高压变电中压，或高压变电低一级高压，变电站占地较大，根据不同电压等级及容量不同占地不同。变、配电所主要指小区或大楼等的变配电间，变电所带变压器，配电所应不带变压器。配电箱如照明、动力配电箱等，配电最终几级。配电箱SWitehbox；distributionbox按电气接线要求将开关设备、测量仪表、爱护电器和协助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助爱护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。是全部用户用电的总的一个电路安排箱.用途是什么？便于管理,当发生电路故障时有利于检修.配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。用途：停、送电，起到计量和推断停、送电的作用。开闭所、配电箱、变电所、配电所、变电站怎么区分开闭所一般2路电源，转供容量8000KW左右，向地块或区域的变配电室供应中压电源。变电所顾名思义就是变电，主要是中压变压供应低压电源，变电站也是变电，但主要是高压变电中压，或高压变电低一级高压，变电站占地较大，依据不同电压等级及容量不同占地不同。变、配电所主要指小区或大楼等的变配电间，变电所带变压器，配电所应不带变压器。配电箱如照明、动力配电箱等，配电最终几级。配电箱SWitChbox；distribUtionboX按电气接线要求将开关设备、测量仪表、爱护电器和协助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助爱护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。是全部用户用电的总的一个电路安排箱.用途是什么？便于管理,当发生电路故障时有利于检修.配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。用途：停、送电，起到计量和推断停、送电的作用。变电站(SUbStatiOn)是把一些设备组装起来，用以切断或接通、变更或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升乐变电站，主网变电站，二次变电站，配电站。变电站是电力系统中变换电压、接受和安排电能、限制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇合电流的母线，计量和限制用互感器、仪表、继电爱护装置和防雷爱护装置、调度通信装置等，有的变电站还有无功补偿设备。变电站的主要设备和连接方式，按其功能不同而有差异。变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器即高、低乐每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。电压凹凸与绕组匝数成正比，电流则与绕组匝数成反比。变压器按其作用可分为升压变压器和降压变压器。前者用于电力系统送端变电站，后者用于受端变电站。变压器的电压需与电力系统的电压相适应。为了在不同负荷状况下保持合格的电压有时须要切换变压器的分接头。按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。电压互感器和电流互感器。它们的工作原理和变压器相像，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电爱护及限制设备的低电压和小电流。在额定运行状况下电压互感器二次电压为100V,电流互感器二次电流为5A或1A。电流互感器的二次绕组常常与负荷相连近于短路,请留意:绝不能让其开路，否则将因高电压而危及设备和人身平安或使电流互感器烧毁。开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行状况下用来合上和断开电路故障时在继电爱护装置限制下自动把故障设备和线路断开，还可以有H动重合闸功能。在我国，22OkV以上变电站运用较多的是空气断路器和六氟化硫断路器。隔离开关（刀闸）的主要作用是在设备或线路检修时隔离电压，以保证平安。它不能断开负荷电流和短路电流，应与断路器协作运用。在停电时应先拉断路器后拉隔离开关，送电时应先合隔离开关后令断路器。假如误操作将引起设备损坏和人身伤亡。负荷开关能在正常运行时断开负荷电流没有断开故障电流的实力，一般与高压熔断丝协作用于IOkV及以上电压且不常常操作的变压器或出线上。为了削减变电站的占地面积近年来主动发展六版化硫全封闭组合电器(GIS)。它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中集中组成一个整体外壳充以六氟化硫气体作为绝缘介质。这种组合电器具有结构紧凑体积小重量轻不受大气条件影响，检修间隔长，无触电事故和电噪声干扰等优点，具有发展前765kV已在变电站投入运行。目前，它的缺点是价格贵，制造和检修工艺要求高。变电站还装有防雷设备，主要有避雷针和避雷器。避雷针是为了防止变电站遭遇干脆雷击将雷电对其自身放电把雷电流引入大地。在变电站旁边的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。避雷器的作用是当过电压超过肯定限值时，自动对地放电降低电压爱护设备放电后又快速H动灭弧,保证系统正常运行。目前，运用最多的是氧化锌避雷器。输入电压等级在35KV及以上，供出电压为IoKV(或者6kv)的，有主变压器，有电压变更的叫变电所；IokV及以下电压等级输入的，叫配电房。电压不变，没有变压器，只有同一电压等级输入输出的，IOkv电压等级的，就是开闭所。35kv及以上电压等级的，叫开关站。变电所含有变压器，开闭所只有开关柜，包括高压负荷开关、高压断路器。配电房是高、低压成套装置集中限制，接受和安排电能的场所。配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等。主要由空气开关、计量、指导仪表、爱护装置、电力电容器、接触器等组成。D1.T599-1996城市中低压配电网改造技术导则7.5住宅小区的建筑规划而积累计100OO-20000m2应建一座配电站,大型住宅小区应建设开闭所向若干个配电站供电。所以主要看这个设施假如是IOKV进IOKV出，就是开闭所，假如IOKV进380V以下低压出，就是配电房。
