机械识图教案.docx

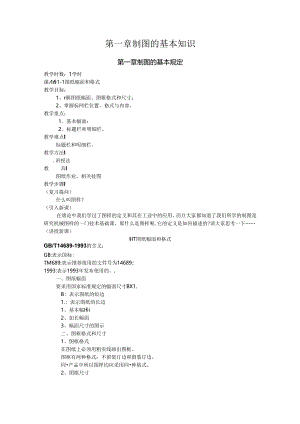

第一章制图的基本知识第一章制图的基本规定教学时数：1学时课t§1-1图纸幅面和格式教学目标：1、r解图纸幅面、图框格式和尺寸：2、掌握标网栏位置、格式与内容。教学重点：1、基本幅面：2、标题栏和明细栏。教学难点I标题栏和明细栏。教学方法I.讲授法教具I图纸作业，相关挂图教学步骤I（复习提问）什么叫图样？（引入新课）在绪论中我们学过了图样的定义和其在工业中的应用，而旦大家都知道了我们所学的制图是研究机械图样的一门技术基础课，那什么是图样呢,它的定义是如何描述的?请大家思考一下（讲授新课）§IT图纸幅面和格式GB/T14689-1993的含义：GB:表示国标:TM689:表示推荐使用的文件号为14689；1993:表示1993年发布使用的。,一、图纸幅面要采用国家标准规定的幅面尺寸BX1.B：表示图纸的短边1.：表示图纸的长边1、基本幅Ifii2、加长幅面3、幅面尺寸的图示二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。图框有两种格式：不留装订边和留装订边。同产品中所以图样均应采用同种格式。2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）用装订边的图纸，其装订边宽度一律为25mm,其他三边一致。三、标题栏和明细栏标轲栏一般应位r图纸的右下角.:IUJIi1.OUDKU(UC1XCIQ21QQ20号E(I-.11111ImI1Ct,吗央M12.(>>4cr)WXIMSh8*wr'四、看图方向的规定为了利用预先印制好的图纸,允许将图纸逆时针旋转90°.为J'使图样复制和缩微摄影时定位方便，应在图纸各边长（巩固殊习）让学生练习画边框和标题栏、明细栏。（课堂小结）通过本节课的学习，希里大家弄清国标所规定的几种图幅和图框格式，以及标题栏和明细栏的画法。作业布）课堂作业，I.简述GB/TM689-93的含义12、图纸幅面有哪三种。课后作业：画出标题栏和明细栏。教后感：教学时数：2学时课f1.：§1-2比例教学目标：1、r解画图时常用的比例以及选择比例的原则:2、掌握图样上字体的书写等国家标准.教学重点：1、比例的概念：2、长仿宋体字的节写。教学难点：长仿宋字的书写教学方法I.讲授法与演示法相结合.教具：.图纸作业，相关挂图教学步骤：（复习提问）1、幅面代号有哪几种？2、标题栏、明细栏有哪些规定？（引入新爆）（讲授新课）§1-2比例(GB/T14690-1993)一、术语比/圈嬖与其曲酬应要素的线性尺寸之比“.1、原值比例比值为1的比例，即1:1：2、放大比例3、缩小比例二、比例系列三、标注方法比值大于1的比例，如2:1等:比值小于1的比例，如1:2等。（1）比例符号应以“:"表示：（2）比例一般应标注在标题栏中的比例栏内，必要时可以作如下处理:（A白B-B四、选择画的丽丽至了1、当表达对象的形状豆杂程度和尺寸适中时，一般采用原值比例1:1绘制：2,当表达对象的尺寸较大时应采用缩小比例，但要保证更杂部位清晰可读；3、当表达对象的尺寸较小时应采用放大比例，使各部位清晰可读：4、尽量优先选用表1-3中的比例。5,选择比例时，应结合幅面尺寸选择，综合考虑其最佳表达效果和图面的审美价值。§1-3字体（GB/T14691-1993）一、基本要求Si1、书写字体必须做到：字体工要、第西清是、间隔均匀、蜴叫2、字体高度（三）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字面之比为2:3,字高代表字体的号数）：3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm,其字宽为h/一4、字母和板字分A型和B型：5、字母和数字可以写成斜体和直体：6、用作指数、分数、极限偏差、注角等的数字和字母,一般应采用小一号的字体。二、字体示例（巩固练习）.练习书写仿宋体字（课堂小结）通过对图幅比例、字体标准的学习，大家应弄清字体的相关知识，特别要强调的是大家要搞清比例是谁与谁之比，课后要多花点时间，刻苦训练仿宋体字的书写技能技巧，一定要去做，决不能敷衍了事,.（作业布置）课堂作业I1、什么叫做比例？比例分为哪:种？2、国标中对字体有哪些规定？3、习题集P11-1-1Pi1-1-2课后作业，选择比例的原则是什么？教后感：教学时数：2学时课f1.：§1-4图线（GB/T174501998、GB/TM57.1984）教学目标：熟悉图线的种类，线型应用及画法教学点：各种图线的使用教学难点t用：角板、圆规绘制各种图线教学方法：.讲授法与演示法相结合教具；.挂图教学步（复习提问）1、简述比例的概念。2、解释GB/T14689-93的含义。（弓I入新课）前面我们已经讲过了图样在工业生产中的重要性。那么绘制图样的线条到底仃哪儿种？如何绘制才符合国家标准呢！这就是我们这节课所要共同学习的,也是大家必须掌握的（讲授新课）§1-4图线（GB/T174501998,GB/T4457.41981）一、基本线型（表1-5）二、图形的尺寸.图级分粗、细两种。粗线的宽度d可在0.52mm之间选择，细线的宽度为b2.三、图我的应用（表1-6）四、图线的西法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于0.7mm,2、相交虚线以及各种点画线相交时应恰当地相交于线,而不应相交于点或间隙。3,图线接头处的画法4、图线重登时的画法当两种或两种以上图线重受时，应按以下顺序优先画出所需的图线：可见轮廓线一不可见轮航线一轴线和时称中心线一双点画线.五、作图演示（巩固练习）抄画书中图I-IOs1-12,进行绘制练习。（课堂小结）1、图线的种类2、图线画法中的注意事项（作业布置）课堂作业：1、抄画书图IT0、1-12课后作业：习题集Pn1-2-1教后感：教学时数：3学时课f1.：§1-5尺寸注法（GB/T4458.4-1984、GB/T16675.2-1996）教学目标：1、使学生建立。机械制图3国家标准中有关尺寸标注的基本概念：2、华提尺寸界线、尺寸线及箭头的正确画法：3、掌握最常用的几种尺寸标注法。教学重点：I、尺寸界线、尺寸线及尺寸数字的正确画法和注法；2、常用的尺寸注法。教学魔点：1、箭头的画法、线性尺寸和角度尺寸数字的书写部位和书写方向的正确使用；2、常用的尺寸注法。教学方法I.济授与练习相结合.教具：.板图，挂图教学步Uh（复习提问）1、什么是机械制图？2、什么是图样？3、国家标准中规定了哪几种图线样式？其中细实线的用途仃哪些？（矶入痂果）（设疑导入）问：图样中物体的形状由图形来表示，那么物体的大小在图样上如何表现呢？大家想一下平时我们说大小时是用什么来衡量的结论：图样中图形只能表示物体的结构形状，机件的大小是由尺寸来决定的，所以必须在图样中标注尺寸，但是尺寸在图样上如何标注呢？国标对之有什么样的规定呢？那么这一系列的问邈就是这一节课，我要和大家共同探讨的问题§1-5尺寸注法（GB/T4458.4-1984、GB/T16675.2-1996）一、基本规则（出示板图、挂图）.I、机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关：2、图样中的尺寸以充米为单位时不需标注单位，如果使用其它单位，则需要说明相应的计量单位：3、图样中所标注的尺寸为该图所示机件的最终完工尺寸，否则应另加说明:4、机件的每尺寸，般只标注次，并应标注在反映结构最清晰的图上。二、尺寸数字、尺寸线和尺寸界限1、尺寸数字（1）线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。（2）线性尺寸数字一般应按图1.T5a所示的方向注写,并尽可能避免在图示30°范圉内标注尺J,当无法避免时可按图115b的形式标注。2、尺寸线（1）尺寸线用细实线绘制，用以表示所注尺寸的方向.尺寸线的终端结构有两种形式一一箭头和斜线两种：福头如图所示。（重点）<»Mi-Ib斜线斜线用细实线绘制。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直。当尺寸线与尺寸界线相互垂直时，同张图样中只能采用一种尺寸线终端形式.3、尺寸界线（1）尺寸界线用细实线绘制，并应由图形的轮用线、轴线或对称中心线处用山，也可利用轮廓线、轴线或对称中心线作尺寸界线；（2）尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以34mm为宜）：在特殊情况下也可以不相垂直，但两尺寸界线必须相互平行。三、常见的尺寸注法：1、圆的尺寸注法2、圆弧的尺寸注法（1）圆强的半径（2）圆强的长度3、球的尺寸注法S1.-W角慢尺寸数字的注写K1-24角度的尺寸界线与尺寸线的发5、小尺寸的标注施TT"#才老产f2的W卡0；）-25尺寸的打HM”.6、对称图形尺寸注法胫1-就trra7、光滑过渡处的尺寸注法aI»三4BnfU8、正方形结构的尺寸注法1«1.2XI9、尺寸标注的注意事项（1）在进行尺寸标注时，尺寸数字不可被任何图线所通过：否则必须将该图线断开。<2）标注参考尺寸时，应将尺寸数字加上帆括弧.<3）标注板状零件的厚度时，可在尺寸数字前加注符号“I”。四、特定要求的尺寸注法五、简化的尺寸注法（巩固练习）如下图所示，找出图中的尺寸标注上的错误（课堂小结）1、图样上的尺寸数字表示机件的真实大小：2.图样上的尺寸以亮米为单位时,不需耍标注单位：3、尺寸标注的三要素:尺寸界线、尺寸线、尺寸数字:4、尺寸数字不能被任何图线穿过：5、对于线性尺寸来说，标注时要注意水平、垂直、顺斜三个方向中尺寸数字的书写方向：6、对于角度尺寸来说，应注意角度尺寸的数字应一律处于水平方向，尺寸线是以角顶为圆心画出的圆弧：7、网和网孤的尺寸线要通过圆心，不能用中心线来代替，注意数字前要加注符号“”或“R”（作业布置）课堂作业：习题集Pt1-3-1®®P.1-3-2课后作业：习题集PhI-3-3教后感：第二节绘图工具及其使用第三节几何作图WMt绘图工具和仪器的使用方法2、戏段和圆周的等分3、制度和推度4、圆弧的连接5、摘即的画法课堂类型：讲授教学目的t1、讲解绘图工具和仪器的使用和维护2,讲解常用等分法3、讲解料度和椎度的概念、计算、行法和标注4、讲解各种形式BI弧连接的作图方法和步骤5.介绍用同心圆法和四心H弧法画描网校学要求：1、会正确使用绘图工具和仪器2、掌握时线段、角度、圆周的等分和正多边形的作图方法3、掌握料度和椎健的区别（包括在极念、计算、画法上的区别4、掌握各种形式即弧连接方法5.周四心圆弧法画椭圆校学工点：I、同处的等分方法和斜度和椎度的画法：2.IH孤连接和用四心硼弧法画椭圆教学过程，一、坡习旧课（K）分钟）I，荷
