工字钢支撑钢管支模架专项施工方案.docx

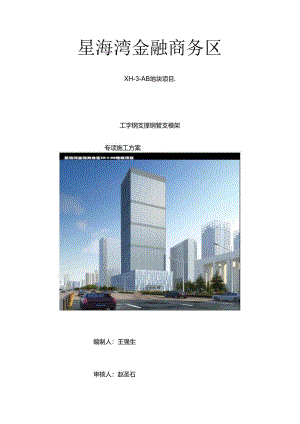

星海湾金融商务区XH-3-AB地块项目.工字钢支撑钢管支模架专项施工方案编制人：王强生审核人：赵圣石审批人：沈兵江苏南通二建集团有限公司2016年06月08日目录第一章编制说明与依据41.1 编制说明41.2 编制依据41.2.1 本工程图纸与相关文件资料41.2.2 规范图集4其次章工程梯兄42.1 建砌兄42.2 工铺支臃况4第三章施工、劳动力支配53.1 施工进度支配53.2 翻斗打算与要求5321材料周转5322材料技术要求63.4 技术打算73.5 测量定位73.6 劳动力打算7第四章施工工艺技术与检查验收74.1 板支模设计74.2 梁支模设计94.2.1 梁截面统计分析9422梁搭设综述94.2.3 典型梁具体搭设94.3 脚手架搭设104.4 支撑架构造要求10第五章质量、平安保证措施125.1 拆模限制121.拆模时间122、拆模依次133、拆模施工134、拆除支撑体系留意事项135.2 质量保证措施145.3 质量要求145.4 平安架构155.5 平刻呆证165.6 应急措施17561应急救援琳185.6.2腼救援则职责18563应急救援工作也18564应急救援装备19565应急救缓药品28566应急救援措施29第六章文明施工措施25第七章计算书与相关附图257.1 梁模板（扣件式）计算书257.2 工字钢简支梁设计计算书34第一章编制说明与依据1.1 编制说明本方案主要针对大连星海湾金融商务区XH-3-AB地块项目B区扶梯处梁板（4-5/S-Q）施工支模高度为4.8m楼层的模板支撑体系，主要包括该结构层的梁板。本方案主要包括模板的设计、搭设、监护、拆除等专项内容.1.2 编制依据1.2.1 本工程图纸与相关文件赞料序号图纸与相关文件资料1大连市建筑设计探讨院：星海湾金融商务区XH-3-AB地块项目施工图纸2星海湾金融商务区XH-3-AB地块项目施工组织设计1.2.2规范图集1混凝土结构工程施工质量验收规范(GB50204-2015)2建筑工程施工质量验收统一标准(GB50300-2013)3建筑施工高处作业平安技术规范(JGJ80-2011)4建筑施工扣件式钢管脚手架平安技术规范(JGJ130-2011)1混凝土结构工程施工质量验收规范(GB50204-2015)5建筑施工模板平安技术规范(JGJ162-2008)6建筑施工平安检查标准(JGJ59-2011)7建筑施工脚手架好用手册8建筑施工手册第五版9地方性法律法规与标准10危急性较大的分部分项工程平安管理方法建质200987号第二章工程概况2.1 建筑概况大连星海湾金融商务中心位于辽宁省大连市会展路、中山路东北侧地块，星海广场现代博物馆对面，东侧为浦东发展银行大厦，北侧毗邻金融商务区二号路。功能以交易展示为主，配有配套办公与设备用房，地上51层，地下2层，总建筑面积146270m2.2.2 工字钢支撑概况针对本工程图纸梁板设计状况，本工程B区扶梯处顶梁板（4-5/S-Q）施工支模高度为4.8m楼层的工字钢支撑体系,主要包括该结构层的梁板，典型梁截面有300x700等；楼层支模地基为地下一层楼面板.B区扶梯处支模统计表楼层层高（m）板厚（mm）碎强度轴线范围3层4.8100C304-5/S-Q第三章施工、劳动力支配3.1 施工进度支配本工程扶梯位置结构施工在二层顶结构完成后，支配三层结构施工周期约10天，在这10天时间内涉与到工字钢与钢管支撑搭设、监护、拆除等各项工作.3.2 材料£T苴与要求3.2.1 材料周转本工程所需模板、木方的材料周转支配如下表：序号材料备注1模板15厚多层木模板2木方50x100mm、45×90mm3钢管48×3.04扣件直角扣件、又搬扣件、十字扣件5国标工字钢"32a"、"16#"6国标槽钢12#7国标工字钢16#3.2.2材料技术要求1.本工程支模施工全部采纳钢管脚手架（扣件式）搭设支撑体系.支模的纵横杆、内外立杆等均选用48X3.0钢管（计算书按48X3.0mm）,模板采纳15厚木模背楞方木尺寸为45X9Omm（计算书按459Omm）,梁底顶撑为可调整U形钢支托。全部材料必需具备相应合格证书，并按规范要求进行现场验收，检验合格后方可投入运用。2、杆件材质要求：钢管应符合国家标准BG/T13293或BGT3092钢管表面应平直光滑，不应有裂纹分层和硬弯，两端面切斜的偏差1.7mm;壁厚允许偏差-035mm,外径允许偏差-0.5mm,且必需涂防锈漆进行防锈处理,钢管内外两面的锈蚀深度之和不得050mm,且必需涂防锈漆迸行防锈处理。对于新管还同时必需具备产品质量合格证和钢管材质检验报告.钢管上严禁打孔。3、扣件为杆件的连接件，用可燃铸铁铸造，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必需严格整形，应保证与钢管扣件接触良好；扣件活动部位应能敏捷转动，旋转扣件的两旋转面间隙应小于Imm当扣件夹紧钢管时开口处的最小距离应不小于5mm;的扣件必需有产品质量合格证，生产许可证和专业检测单位测试报告。扣件材质应符合国家标准GB1583,在螺栓拧紧扭力矩达65N.m时,不得发生破坏。4、顶托必需逐个检查，对存在螺纹滑丝等现象的一律不得运用。方木开裂破损的一律不得运用.对高大支模中运用的模板、方木、钢管等材料，运用过肯定周期不能确保符合原有力学性能的状况下，要选样做破坏性力学试验，确定能够满意运用承载。5、工字钢选用国标32a每根长为12m;国标16#工字钢每根长1.3m,两侧通长设首国标12#槽钢各1根，每根长12.4m,以满意工字钢支撑承载要求.3.3 设备要求木工圆裾、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等各种设备机具均打算到位，正式运用前试用调整，并与时保养修理。3.4 技术打算施工前编制有针对性的支模施工方案，供应支模施工技术保障；明确项目工程、质量、平安、物质等各部门施工管理人员任务与责任.同时组织人员仔细熟识方案，结合本工程的特点，制定具体的施工支配，并做好施工前三级技术平安交底，做好上岗人员的培训与教化工作。3.5 测量定位(1)轴线、模板边线放线：用经纬仪引测建筑物的边柱或墙轴线，并以该轴线为起点，引出其他各条轴线.依据施工图弹出模板边线与水平检测线，以便于模板的安装与校正。(2)水平标高限制：依据模板实际施工要求用水准仪把建筑水平标高干脆引测到模板安装位苣,也可引测到其他过度引测点,并办好预检手续.3.6 劳动力打算(1)依据现场管理须要，项目部支配专职平安管理人员对现场模板架体支设进行监督。监督小组主要成员为项目平安部全体成员、分管工长与相关技术人员.(2)做好施工人员进场的平安、质量、防火、文明施工等教化工作，进行岗前培训，对关键技术工种必需持证上岗，按规定进行三级平安技术交底，交底内容包括：施工进度支配；各项平安、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等.必要时进行现场示范，同时健全各项规章制度，加强遵纪遵守法律教化.第四章施工工艺技术与检查验收4.1 板支模设计(1) 4.8m楼层板支模设计部位层高(m)板厚(mm)搭设方式3层4.8100木多层板(15mm)X小木彷次楞(5OmmX100mm-(g)200)+48双钢管主楞+可调U托+满堂架钢管支撑体系，顶部螺杆伸出钢管顶部不大于200mm,距工字钢支撑面200mm高设一道纵横向扫地杆，立杆底端位置，拟用直径25,长100mm钢筋头焊接至工字钢上，B区扶梯处4-5/S-Q轴立杆纵横向间距1.oX1.Om,步距1.8m.满堂架体系和先浇筑的柱体结构拉紧顶牢,梁板下立杆纵横成行,水平横杆全部贯穿；板下支撑体系水平杆全部延长到梁下与梁下立杆或水平杆连接，竖向与水平剪刀撑按规范与地上模板工程施工方案要求搭设，确保支撑体系的整体稳定性。板底支撑为工字钢，其烧度较大，则在板底支模须起拱约2cm.4.2 梁支模设计4.2.1 梁截面统计分析分析本工程B区四层平面图梁布置状况，对梁截面进彳亍统计，得到支模跨度大于8m,但线荷载未超过15KNm,需验算的梁截面统计表如下：梁截面(mm)板厚(mm)层高(m)框架梁(300×700)1004.84.2.2梁搭设综述方案综述：针对上述统计，综合考虑，选取典型梁截面进行支模设计验算。本工程支模均采纳48X3.0mm钢管搭设满堂脚手架支撑体系，步距1500mm,梁底木方小楞459Omm间距200mm,梁两侧立杆间距为0.7m,梁底增设一排立杆，跨度方向间距100Omm,梁两侧立杆与支撑大横杆双扣件连接.同时，扫地杆距楼面200mm,顶托螺杆伸出顶部钢管不大于200mm,沿梁跨度方向于梁两测立柱下设置竖向剪刀撑，并与周边柱按规范要求设置拉结措施；梁底起拱约3cm.4.2.3 典型梁具体搭设(1)300X700梁支模设计梁两侧立杆间距0.7m,沿梁跨度方向立杆间距为100O,步距1.8m;梁底459Omm木物次楞间距250mm,主楞采纳单钢管与立杆双扣件连接.梁侧模主楞采纳双钢管500,梁侧次愣采纳50×100mm,木防间距250mm,采纳14对拉螺杆支撑，首排距离梁底200、沿梁高间距300设置1道，纵向间距500设置，支设1道45°60°斜撑顶住与板相连的上口模板。其梁支模设计如下：梁立面与剖面图4.3 脚手架搭设放线一设置工字钢一焊接钢筋头一焊接槽钢与工字钢形成整体体系一捕设脚手板一放置纵向扫地杆一自角部起依次向两边直立底立杆,底端与纵向扫地杆扣接固定后、装设横向扫地杆也与立杆固定，每边竖起34根立杆后，随即装设第一步纵向平杆和横向平杆、校正立杆垂直和平杆水平使其符合要求后，拧紧扣件螺栓，形成构架的起始段一按上述要求依次向前搭设，直至第一步支撑架交圈完成一其次步纵向水平杆一其次步横向水平杆,并随搭设迸行设置剪刀撑。4.4 支撑架构造要求1、立杆(1)必需设置纵横扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆也应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。(2)立杆应采纳对接接头，且接头位置不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500;各接头中心至柱节点的距离不宜大于步距的1/3.(3)钢管立杆垂直度偏差不得大于架高的1/300,且限制在50mm以内.(4)每根立柱底部应设置底座与垫板,垫板厚度不得小于50mm.2、纵向水平杆(1)纵向水平杆接长宜采纳对接扣件连接。对接扣件应交织布置，两根相邻纵向水平杆接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500,各接头中心至最近主节点的距离不宜大于纵距的1/3.(2)搭接长度不应小
