常用金相腐蚀剂.docx

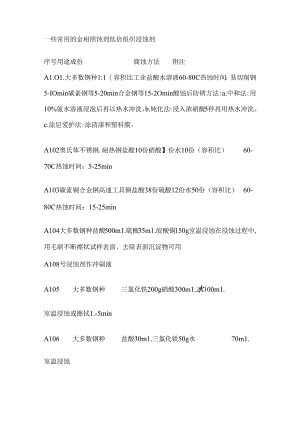

一些常用的金相照饨剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A1.O1.大多数钢种1:1（容积比工业盐酸水溶液60-80C热蚀时间：易切削钢5-IOmin碳素钢等5-20min合金钢等15-2Omin酸蚀后防锈方法:a.中和法:用10%氨水溶液浸泡后再以热水冲洗。b.钝化法:浸入浓硝酸5秒再用热水冲洗。c.涂层爱护法:涂清漆和塑料膜。A102奥氏体不锈钢.耐热钢盐酸10份硝酸】份水10份（容积比）60-70C热蚀时间：5-25minA103碳素铜合金钢高速工具铜盐酸38份硫酸12份水50份（容积比）60-80C热蚀时间：15-25minA104大多数钢种盐酸500m1.硫酸35m1.皎酸铜150g室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面，去除表面沉淀物可用A108号浸蚀剂作冲刷液A105大多数钢种三氯化铁200g硝酸300m1.水100m1.室温浸蚀或擦拭1.-5minA106大多数钢种盐酸30m1.三氯化铁50g水70m1.室温浸蚀A107碳素钢合金钢10%-40%硝酸水溶液（容积比室温浸蚀25%硝酸水溶液为通用浸蚀剂a可用于球墨铸铁的低倍组织显示。b高浓度适用于不便作加热的钢锭截面等大试样。A108碳素钢合金钢显示技晶与粗品蛆织10%-20%过硫酸嵌水溶液室温浸蚀或擦拭A109碳素钢合金铜三氯化铁饱和水溶液500m1.硝酸IOm1.室温浸蚀A1.1.O不锈掴与高格.高镶合金钢硝酸1份盐酸3份A1.1.1.奥氏体不锈钢硫酸铜100mI盐酸50Om1.水500m1.室温浸蚀也可以加热运用通用浸蚀剂A112精密合金高温合金硝酸60m1.盐酸20OmI氯化高铁50g过硫酸铉30g水50m1.室温浸蚀A113钢的技晶组织工业氯化铜钱12g盐酸5m1.水WOm1.浸蚀30-60min后对表面稍加研磨则能获得好的效果A1.U显示铸态组织和铸钢晶粒度硝酸IOm1.硫酸Iom1.水20m1.室温浸蚀A115高合金钢高速钢铁-钻和银基高温合金盐酸50m1.硝酸25m1.水25m1.稀王水浸蚀剂A116铁素体与奥氏体不锈钢重馅酸钾25g(K2Cr2O7)盐酸100m1.硝酸IOmI水100m1.60-70C热蚀时间:30-6Omin碳钢、合金纲显微组织序号用途成份腐蚀方法附注A201碳钢合金钢硝酸I-IOm1.乙醇90-99m1.硝酸加入埴按材料选择，常用3%-4%溶液，】溶液适用于碳钢中温回火组织与CN共渗黑色组织最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩实力强A202钢的热处理组织苦味酸2-4g乙障100m1.必要时加入4-5滴涧湿剂室温浸蚀浸蚀作用缓慢能清楚显示珠光体、马氏体、PI火马氏体、贝氏体等组织，F3C染成黄色A203显示极细珠光体戊醉100m1.苦味酸5g通风柜内操作不能存放A204显示淬火马氏体与铁素体的反差苦味酸Ig水100m1.70-80。C热蚀时间:15-20秒也可以运用饱和溶液A205显示铁素体与碳化物的组织苦味酸Ig盐酸5m1.乙醉100m1.室温浸蚀Vi1.e1.1.a试剂经300-500C1.n1.火效果最佳,也可显示高铭钢中的板条马氏体与针状马氏体的区分A206显示合金钢PI火马氏体1%硝酸乙醇1份4%苦味酸乙醇1份室温浸蚀A207用于区分奥氏体、马氏体和阿火马氏体4%硝酸乙醇100mI4%苦味酸乙醇IOmI硝酸2m1.水20m1.室温浸蚀A208显示铁索体晶粒度过硫酸核IOg水100m1.室温浸蚀或擦拭时间:最多5秒有时产生晶粒反差A209显示回火钢三氯化铁5g乙静100m1.室温浸蚀A210显示贝氏体钢三城化铁Ig盐酸2m1.乙醉100m1.室温浸蚀浸蚀1-5秒碳纲、合金钢显微组织序号用途成份腐蚀方法附注A201碳钢合金钢硝酸I-IOm1.乙降90-99m1.硝酸加入肽按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织与CN共渗黑色组织最常用浸蚀剂。但热处理组织不如苦味酸溶液的分辩实力强A202钢的热处理组织苦味酸2-4g乙愈100m1.必要时加入4-5滴润湿剂室温浸蚀浸蚀作用缓慢能清楚显.示珠光体、马氏体、回火马氏体、贝氏体等组织，F3C染成黄色A203显示极细珠光体戊醇100m1.苦味酸5g通风柜内操作不能存放A2O4显示淬火马氏体与铁索体的反差苦味酸Ig水100m1.70-80（热蚀时间:15-20秒也可以运用饱和溶液A205显示铁素体与碳化物的组织苫味酸Ig盐酸5m1.乙醇WOm1.室温浸蚀Vi1.e1.1.a试剂经300-50OC回火效果最佳,也可显示高密钢中的板条马氏体与针状马氏体的区分A206显示合金钢回火马氏体1%硝酸乙醉1份4%苦味酸乙醇1份室温浸蚀A207用于区分奥氏体、马氏体和回火马氏体4%硝酸乙醉100m1.4%苦味酸乙醉IOm1.硝酸2m1.水20m1.室温浸蚀A208显示铁素体晶粒度过硫酸钺IOg水100mI室温浸蚀或擦拭时间:最多5秒有时产生晶粒反差A209显示回火钢三氯化铁5g乙醇100mI室温浸蚀A210显示贝氏体钢三城化铁Ig盐酸2m1.乙醇100m1.室温浸蚀浸蚀1-5秒A211显示淬火组织中马氏体和奥氏体焦亚硫酸钠IOg水100m1.室温浸蚀马氏体显著变黑.奥氏体未腐蚀A212显示GCr1.5钢和激光热处理组织盐酸3m1.硝酸1.5m1.苦味酸3g乙翦95m1.室温浸蚀A213显示高强度钢中的马氏体和铁素体1%焦亚硫酸钠水溶液1份4%苦味酸乙醇1份室温浸蚀马氏体-白色贝氏体-黑色铁索体-黄褐色A214显示低合金钢中板条马氏体与贝氏体的区分1#2#a:1份1.2份b:1.5份1份1#4%苦味酸乙醇2杼一1%焦亚硫酸钠水溶液先浸入（八）中20s,再入沸水加热风干,再浸入(b)中IoS贝氏体-灰白色马氏体-棕黄色A215检验磨削烧伤28%碳酸氢钠水溶液室温浸蚀烧伤后的回火色方不同深差A216高镒钢（八）3%-5%硝酸乙酌Ub)4%-6%盐酸乙群先在中浸蚀5-20s,取出用清水冲洗干燥,再入伯)中清洗5-IOs.A217高镒钢（八）2%硝酸乙(b)焦亚硫酸钠20g水100m1.先在（八）中浸蚀5,取出清洗干燥.再在(b)中浸蚀到表面发黑.有极佳品粒反差，并显示表面渗碳层深度A218高钛钢饱和硫代硫酸钠水溶液50m1.焦亚硫酸钾5g室温浸蚀时间：30-90sK1.emmII试剂-黄棕色或蓝色马氏体-棕色£马氏体一白色高速钢序号用途成份腐蚀方法附注A301显示高速钢淬火品粒度和过热程度与网火程度4%硝酸乙醉室温浸蚀显示回火程度应留意室温浸蚀时间20-25C3min>2530CC2min>30C1.minA302高速钢淬回火后晶粒与马氏体形态饱和苦味酸水溶液15m1.盐酸25m1.硝酸IOmI乙醉50m1.室温浸蚀A303高速钢经低温淬火后的晶粒与马氏体形态硝酸IOm1.盐酸30m1.乙酹59.5m1.海欧洗净剂0.5m1.室温浸蚀A304淬回火后马氏体形态饱和苦味酸水溶液20m1.硝酸IOm1.盐酸30m1.甲醉40m1.室温浸蚀A305高速钢淬火与回火后的晶粒硝酸3m1.盐酸IOm1.甲醇100m室温浸蚀时间：2Iomin偏振光卜视察A306高速钢淬火后多次回火后的晶粒盐酸25m1.硝酸40m1.水25m1.室温浸蚀钢的原始奥氏体晶粒序号用途成份腐蚀方法附注A401大多数钢淬回火后的奥氏体晶界显示苦味酸5g1.2烷基苯磺酸钠4g水100m1.钢片0.1g双氧水5滴将前三项放入烧杯中加热到沸腾，再加入双领水，再加入钢片煮沸2分钟.试样在80100C热蚀，时间:4045sA402GCr1.5钢淬回火组织饱和苦味酸水溶液100mI海欧洗净剂6Iom1.新洁尔灭1.52m1.小钢片一块皆味酸水溶液加热到40C时加洗净剂煮沸,加小钢片煮沸23分钟.冷到7080'C浸蚀试样13分钟。适于30CrMnSk20Cr.40Cr等也可在常温下浸蚀23分钟，然后用氢氧化钠水溶液清洗A403渗碳钢采纳渗碳法显示奥氏体晶粒苦味酸2g氢氧化钠25g水100m1.沸腾浸蚀时间：1020分钟A404淬问火的中碳、合金钢饱和苫味酸水溶液100mI海欧洗涤剂15m1.盐酸1-5滴室温浸蚀时间：25分钟需反复浸蚀抛光A40560Si2Mn钢淬回火苦味酸5g1.2烷基革磷酸钠4g水100mI钢片OJg奴化铜3g室温浸蚀时间：1015秒A406GCr1.5铜等淬回火苦味酸5g1.2烷基苯磷酸钠5g二张化铁2g水100m1.苦味酸加入水中后再加12烷基,腐蚀前加三氯化铁室温浸蚀时间：35分钟A407中碳合金钢调质处理苦味酸IOg乙醛90m1.浸蚀5分钟后用棉花擦去上面的黑污物,再用乙醉洗净A408高温回火索氏体组织和球化珠光体组织苦味酸IOg乙犍90m1.盐酸12m1.室温浸蚀时间：1030秒A409合金工具钢苦味酸Iog氯化铜钺Ig乙科48m1.新洁尔灭IOm1.室温浸蚀A41030CrMnSi等MdSi钢苦味酸5g丙酬90100m1.水2440m1.4050C热蚀35分钟后抛光面变黑即可取出轻抛,反复数次效果更佳A411阀门钢、调质钢、渗碳钢盐酸ImI氨水Im1.乙醉50m1.新洁尔灭IOm1.室温浸蚀擦净剂水35m1.草酸Ig双氧水4m1.四氯化碳2m1.海欧洗涤剂3m1.A412大多数钢海欧洗涤剂IOm1.水50m1.四家化碳2m1.苦味酸4g氯化钠02g将四氯化碳与洗涤剂搅拌一起,再加水搅拌,再加入其他。室温浸蚀后用擦净剂擦拭干净不锈钢与耐热钢序号用途成份腐蚀方法附注A501奥氏体不锈钢盐酸30m1.硝酸IOm1.甘油IOm1.室温浸蚀现配G1.yceregia试剂.显示晶粒组织与。相和碳化物轮廓A502奥氏体不锈钢.高银商钻合金钢盐酸30m1.硝酸IOm1.以氯化铜饱和擦拭配好后待2030分钟再用Fry试剂A503奥氏体不锈钢与大多数不锈钢三飙化铁IOg盐酸30m1.水12Om1.轻度擦拭时间：310秒CUrran试剂通用试剂A504奥氏体不锈钢与大多数不锈钢硝酸1份盐酸】份水1份20C下浸蚀,须要搅动溶液.可得到匀称而无色的结果可以存放.通用试剂A505奥氏体不锈钢硝酸5m1.氧械酸Im1.水44m1.在通风条件下浸蚀5分钟A506奥氏体不锈钢盐酸25m1.1.0%络酸水溶液50m1.室温浸蚀速度快.匀称.效果好.A507马氏体不锈钢三氟化铁5g盐酸25m1.乙醇25m1.室温浸蚀A508马氏体不锈钢氧化铜1.5g盐酸33m1.乙酹33m1.水33m1.室温浸蚀ka1.1.ing试剂马氏体变暗铁素体着色奥氏体不受浸蚀A509沉淀硬化不锈钢氯化铜5g盐酸40m1.乙醇25m1.水30m1.室温浸蚀Fry试剂可显示应变线A510沉淀硬化不锈钢盐酸92m1.硫酸5m1.硝酸3m1.室温浸蚀A5U铁素体不锈钢醋酸5m1.硝酸5m1.盐酸15m1.擦拭15秒A512高纯铁素体不锈钢硝酸IOm1.盐酸20m1.甘油20m1.双氧水IomI室温浸蚀时间：1560秒A513高银锵钢与高硅钢硝酸Iom1.氢氟酸20m
