内河助航标志工程设计规范JTS-T 181-7-2023.docx

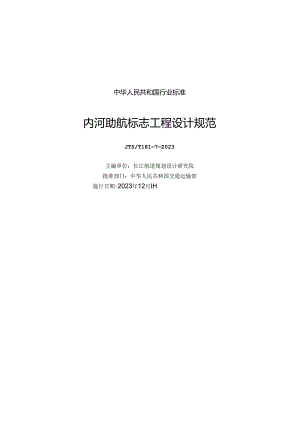

中华人民共和国行业标准内河助航标志工程设计规范JTS/T18172023主编单位：长江航道规划设计研究院批准部门：中华人民共和国交通运输部施行日期:2023年12月IH人氏传中准公田交通运输部关于发布内河助航标志工程设计规范的公告2023年第53号现发布内河助航标志工程设计规范(以下简称规范Bh£规范3为水运工程建设推荐性行业标准，标准代码为JTS/T18172023,自2023年12月1日起施行。规范由交通运输部水运局负责管理和解释,实施过程中具体使用问题的咨询，由主编单位长江航道规划设计研究院答发。£规范文本可在交通运输部政府网站水路运输建设综合管理信息系统“水运工程行业标准”专栏(mwtis.n)sypona1.SybZ)杳询和下载。特此公告。中华人民共和国交通运，部2023年10月19日制定说明随着内河水运的持续快速发展,作为水运的基础，近年来我国内河助航标志工程建设也彳jJ'很大的发展,在保障船舶航行安全、提升航道通航能力、促进内河水运发展等方面发挥了重要作用。内河助航标志工程所涉专业领域多、设备设施多、技术发展快，确须制定技术标准指导工程设计。为此，交通运输部组织有关单位，通过大量调查研究、开展专题研究，总结和借鉴国内外助航标志工程建设经验，并在与国家和行业相关标准协调的基础上，经广泛征求意见、充分论证和多次修改完善，制定了本规范.本规范共分8章I个附录，并附条文说明，主要包括内河助航标志工程设计基础资科、总体设计、视觉航标、无线电航标与虚拟航标、其他助航工程等技术内容。本规范主编单位为长江航道规划设计研窕院，参编单位为武汉理工大学、长江航道局、长江航道测地中心、华设设计集团股份有.限公司、长江海事同、黑龙江省航道事务中心、广东省航道事务中心、广西壮族自治区港航发展中心.本规能编写人M分工如下：1总则：李昕刘怀汉初秀民2术语和缩略语：刘怀汉初秀民蒋仲廉石晶3基本规定：李昕初秀民宋成果郭涛4工程设计基础资料：温泉蒋仲廉郭涛刘表范银彬5总体设计：初秀民张饮松黄国平刘轰杨保岑6视觉航标：宋成果李昕范银彬张钦松黄国军温泉7无线电航标与虚拟航标：刘轰郭涛杨保岑初秀民蒋仲廉石磊李佳8其他助航工程：宋成果李昕范银彬张钦松黄国军温泉附录A:温泉本规范于2021年12月13日通过部审，2023年10月19日发布，自2023年12月1日起施行。本规范由交通运输部水运同负贡管理和解铎.各单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本规范管理组（地址：湖北省武汉市东西湖区临空港大道620号，长江航道规划设计研究院，邮政编码：430040,电话：02782765080）,以便修订时参考。目次1总则(12柚和语(22.1 术语(22.2 缩略语(23M*½(34工程四例蝴(44.1 一般规定(4)4.2 自然条件(44.3 航运现状(4)4.4 航道与通航条件(44.5 与通航有关的设施(54.6 通信环境(55总体(66 (/6.1 一般规定(7)6.2 航标配布(7)6.3 航标结构设计(86.4 航标灯、电源选型(II)6.5 航标遥测遥控终端(12)6.6 航标辅助功能设备(12)6.7 航标配布表和航标配布图(13)7 标与虚胸标(14)7.1 一般规定(14)7.2 无线电航标(14)7.3 虚拟航标(16)8其喇M1.程(17)8.1 通行信号台(17)8.2 肮行水尺(18)附录A本规范用词说明(19)引用标准名我)附加说明柳嫌主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单(22)条文说明(25)1.0.1为规范我国内河助航标志工程设计，促进内河航运安全高效发展，制定本规他。1.0.2本规范适用r新建、改建、扩建的内河助航标志工程设计。1.0.3内河助航标志工程设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。2术语和缩略语21术语2.1.1 内河助航标志Aidstonavigationonin1.am1.waterways在江、河、湖泊、水库、运河等内陆水域中，为船舶安全、经济和便利航行而设置的视觉航标、无线电航标、虚拟航标等，简称内河航标。2.1.2 设标水深BuoyingDepth内河航标配布设计中航标标示的所在航道范用内的最小水深。2.1.3 航行界戒区PrecautionaryArea由主管部门划定界限的特定区域，在该区域内船舶应特别详慎地按照推荐的船舶交通流方向航行。2.1.4 航标遥测遥控终端RemoteTermina1.UnitofAidstoNavigation用于采集航标位置、航标灯器及电源的工作电压、电潦、灯须工作状态等信息，具备信息实时上报和远程控制功能，安装在航标上的设省.2.1.5 航标辅助功能AssistedFunctionoAidstoNavigation航标在助航功能之外，获取航道水位、水深、流速、流向等其他信息的功能.22绢略语2.2.1AISAutomaticIdentificationSyStem.船脑自动识别系统。2.2.2VTSVesse1.TrafficSerViCe.船舶交通管理系统。2.23DGNSSDifferentia1.G1.oba1.NavigationSate1.1.iteSyS1.em,差分全球导航R星系统“2.2.45G5thGenerationWire1.essSyStemS.第五代移动通信技术。2.25CDMA.WCDMACodeDivisionMu1.iip1.eAccexXWidebarH1.CodeDivisionMu1.tip1.eAcCcS,码分多址（宽带码分多址）.2.2.6 Wi-FiWia1.ess-Fide1.ity.无线宽带，2.2.7 RCSRadarCrossSeCtiOn.番达有效截面。2.2.8 CANCOInmneIAreaNetwork.控制器局域冏络。3基本规定10.1内河航标工程设计-应遵循安全可靠、经济合理、生态环保、资源节约、维护便她的原则。32内河航标工程设计应枳极采用经实践验证的新技术、新工艺、新材料、新装备。3.0.3内河航标工程设计应与航道条件、航道工程、港口设施相协调，塔形岸标建设还应与防洪、环境保护和城市景观等相协调。3.0.4内河航标工程设计应根据助航需求，统筹设计视觉航标、无线电航标以及通行信号台房、航行水尺等辅助设施。3.0.5内河航标工程设计应满足船舶安全航行要求“3.0.6新建过河、拦河、临河建筑物，锚地，水上服务区等应根据工程特点进行内河航标工程设计。3.0.7内河航标工程配备的备品备件数量，应按现行行业标准航道养护技术规范(JTS/T320)的有关规定确定。4工程设计基础资料4.1 一般规定4.1.1 内河航标工程设计应调查分析H然条件、航运现状、航道条件、航行规定、通航有关设施、通信环境等基础资料。4.1.2 内河航标工程设计应收集工程相关的规划、批文、设计文件等4.1.3 内河航标工程设计应调杳标位处夜间灯光背景情况。4.1.4 内河航标工程设计应充分利用现有基础资料，当不满足设计需求时,应进行必要的测量与勘察。4.2 自然条件1 .2.1自然条件应包括水文、气象、地质、地形地貌等资料。1.2.2水文资料应包括水位、流量、潦速、流向、潦态、冰凌等，径流河段还应搜集分析枯水期与洪水期的不同水文要累，库区河段还应搜集分析年内枢纽运行调度对水文要素的影峋，潮汐河段还应包括波浪、潮汐、平均大潮高潮面、含赧度等。2 .2.3气象资料应包括风况、降水、雾况、气温等，还要搜集年内最大连续阴雨天数、年平均日照时间等。4 .2.4地质资料应包括岩上性质、软弱夹层、水文地质及地遮动参数等.地质勘探应符合现行行业标准6水运工程岩土勘察规范(JTS133)的要求。5 .2.5地形地貌资料应包括航道区域和周边地形图等地形资料,地形地貌特征、通视条件、不良地质现缭等。4.3 航运现状4.3.1 3.1航运现状资料应包括港口码头设施、航行船舶等内容.4.3.2 港口码头设施资料应包括沿线主要港口码头分布等.4.3.3 航行船舶资料应包括通过航道的现有和设计代表船型、船队的主要尺度、组成、所占比重等4.4 航道与通航条件4 .4.1航道与通航条件资料应包括航道状况、通航现状、助导航设施等内容”5 .4.2航道状况资料应包括工程河段的航道等级、航道尺度、航道布设、浅滩险湖分布及碍航情况等.-1.1.3通航现状资料应包括工程河段的主要航路航法、渡口及渡运航线、船舶流量、水上交通事故情况等。1.1.4 助导航设施资料应包括工程河段助航设施现状、养护标准、养护措施等.1.1.5 内河航标工程设计应搜集、使用近期绘制的肮道测图；并应搜集洪、中、枯及特征水位期的航道测图资料。4.5 与通航有关的设茶4.5.1 5.1与通航有关的设施资料应包括过河建筑物、拦河建筑物、临河临湖建筑物以及配套的锚地、水上服务M等内容，并应符合现行国家标准£内河通航标准(GB50139)的有关规定。4.5.2 过河建筑物、构筑物资料应包括下列内容：(1)跨越航道的桥梁、缆线等的状况,包括位置、桥型结构、设计通航水位、代表船型、通航净空尺度、桥跨布匿方案、墩柱防撞标准、已有航标配布、航道与通航安全保障措施等：(2)穿越航道的隧道、管道状况，包括位置、埋没深度、出入土点、冲刷深度、应急抛锚影响、航道与通航安全保障措施等。4.5.3 拦河建筑物、构筑物资料应包括下列内容：(D拦河闸坝的位置、总平面布置、代表船型、通航建筑物设计通航标准及规模、设计通航水位及流量、上下游梯级通航水位衔接等：(2)配套的待闸锚地、水上服务区等选址、平面布置、主要尺度等：(3)航道与通航安全保障措施等.4.5.4 临河临湖建筑物、构筑物资料应包括下列内容：码头状况，包括码头功能、泊位长度、水域布置、码头结构形式等：(2)船台、滑道、船坞、栈桥等修造船厂水工建筑物状况，包括设置点坐标、高程、保护范国等;(3)护岸、坝体、堤防、取排水口、水位站等临河建筑物状况，包括建筑物结构形式、保护及现状等.4.5.5 施工期的过河、拦河、临河建筑物、构筑物资料,应包括施工方案、施工组织计划、施工临时设施、施工期通航方案、施工期航道与通航安全保障措施等.4.5.6 5.6储地资料应包括傩地类型、辐地面积、锚地边界、锚泊方式、猫泊能力以及相关配套设施等。4.5.7 水上服务区资料应包括服务区功能、服务区范围及相关配套设施等。4.6 通信环境4. 6.1航标通信环境资料应包括电磁环境、通信网络等工作环境，必要时应进行专项测试。5. 6.2电磁环境资料应包括电磁干扰等.6. 6.3通信网络环境资料应包括公网、专眄、有线、无线、覆盖程带宽、传输方式等。5总体设计5.0.1总体设计应根据工程设计基础资料和设计依据确定航标配布类别、航标配布原则、航标种类、航标的总平面布置以及命名等.5.0.2航标用布类别应根据河段的肮道等级、航行条件以及航运需求综合确定。5.03航标配布宜遵循功能明晰、简洁明了、安全可尊、经济合理的原则，5.Q4航标配布种类应根据航道
