多孔隙透水混凝土（板）路面技术标准.docx

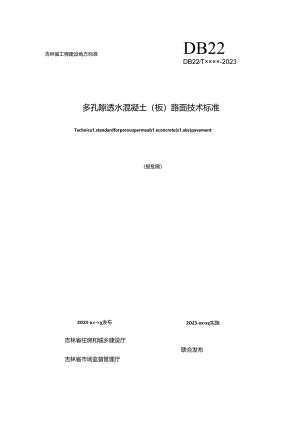

吉林省工程建设地方标准DB22DB22T××××-2023多孔隙透水混凝土（板）路面技术标准Technica1.standardforporouspermeab1.econcrete(s1.abs)pavement（报批稿）2O23-xxx实施2O23-x×-×发布吉林省住房和城乡建设厅联合发布吉林省市场监督管理厅吉林省工程建设地方标准多孔隙透水混凝土（板）路面技术标准Technieii1.standardforporouspermeab1.econcrete(S1.abq)pavementDB22T××××-2O23主编部门：古林行建设标准化泞理办公*室批准部门：斤栋宙住房和城乡建设厅吉林省市场监仟管理厅施行日期：2023年XX月XX日2023长#根据吉林省住房和城乡建设厅关于下达2022年全省工程建设地方标准制定（修订）计划（二）的通知（占建设（2022）8号）要求,编制单位依据国家相关标腐，羟调过研窕，总结工程实践经验,并广泛征求意见,制定本标准.本标准主要内容：I总则：2术语：3琏本规定；4材料：5设计：6施工：7验收：8维护。本标准由吉林省建设标准化管理办公室负表管理.Ih吉林省建筑材料工业设计研究院负由具体技术内容解科，本标准在执行过程中,请各单位注意总结经聆、积累费料,做时将有关意见和建议反馈给吉林省建改标准化管理办公室（地址：长春市民康路519号.Iw致编码130041.联系电话；O43I-8893261S,电子邮箱：j1.jsbz）,以供今后修订时参考.本标准主编取位：占林省建筑材料工业设计研究院中国市政I：程东北设计研究总院有限公司木标准卷编单位：古林伟卷筑路材料有限公司长春市市政工程设计研究院有限成任公司中国城乡投资控股集团行限公司中公诚科（古林）工程咨询有限公司吉林长发建筑产业化有限公司本标准主蹙起草人员：影晓阳张雪楠杜森刘文森刘学勇闫李晓丹李家伟金玉钱红宇刘世举唐明袁善怒李云飞李泽林邓彤李晓明孙润钧王宇涵孙瞧李昱莹林思媛吕月那航项刘吉全张猛刘士研王梓晨邱连冬孙广东王玮埼赵龙刘刚李岩王岩郭书强孙炖宁孙宏亮赵明月桁天赵政辉李毅李培金石赵帮松杜奇海李翠杰聂金龙杨鹤本标准主要审查人员rM般陶乐然关洪波马根华肖力光那亚涛孟辉1(>(>(«(«(«(>«>>(>(«(«(«>«>(I3葩本现定344才Ba>*a1.ka*aBaBaBa>*a1.ka*aBaBaBa>45设计51.1 一般规定51.2 透水结构层61.3 找平层、底花层、桀层和土基61.4 排水设计76 施工86.1 一般规定86.2 多孔胤透水混凝土路面86.3 多孔隙透水混凝土板路面7 鸵收I1.7.1 一般规定H7.2 多孔隙透水混凝土路面Ii7.3 多孔处透水混凝土板路面128 维护14附录A多孔隙透水混凝土板的外形及规格尺寸15照录B锥形导水管架16附录C多孔隙透水混凝土板路面的铺装样式图17本标准用词说明18引用标准名录19附：条文说明201总则I.o.为保证多孔置透水混凝土（板）路面工程质状，做到技术先进，经济合理，方便适用，制定本标准。1.0.2本标准适用于城玳居住小区及公共场所的人行道、广场、伴车场多孔隙透水混凝土（板）路面工程的设计、施工、验收及锥护.1.0.3%孔眼透水混横上（板）路面工程，除应符合本标准外，尚应符合国家现行有关标准的规定.2术语2.0.1锥形导水管架conica1.aqueductrack整体为型内循（以下简称PP）材质，由导水管、底座、下层计架、上层骨架四个姐成疑分构成,是形成多孔旅透水混凝上（板路面孔隙的构造怖分.2.0.2多孔眼porousness普通混;修上内由多个锥形导水管形成的具有一定体枳空间独立不连通的管孔，Hi水可进入井湾棒。2.0.3多孔隙透水混凝土porouspermeab1.econcrete内设将形导水管架形成多孔眼.具备透水性健的混凝土.2.0.4多孔隙透水混凝十板pMouspermeab1.econcretes1.ab经r厂化生产的装配式多孔隙透水混凝土路面板.2.0.5多孔隙透水混凝上路面castinsituporouspermeab1.epavement由透水结构层、找平层、底基层和垫层组成的现浇整体式透水路面.透水结构层为现场浇筑的多孔眼透水混凝土.2.0.6%孔置透水混凝土板路面prefabricatedporousPCnneabIes1.abPuVemCm由多孔隙透水混凝土板、找平层、底荔层、空层组成的预制装配式透水路面2.0.7透水系数permeabi1.itycoefficient水通过多孔隙透水混凝土（板）路面内锥形导水管孔向下徭透能力的指标，3基本规定3.0.1多孔隙透水混凝土（板路面应满足荷栽，透水、防滑等使用功能及抗冰胀等耐久性要求.3.0.2多孔K（透水混凝土（板）路面的透水能力应满足当地2年遇的暴雨强度下.持续降再Ih,表面不产生径流的透水要求。3.0.3%孔隙透水混凝上（板）路面下的土基应具有规定的透水性能，土填透水系数不应小于1.01（PmWs,且土基顶面即商地下水位不宜小于1.Om.3.0.4%孔处透水混凝土（板）路面的透水结构层陶的宛防冻原慢.使用除冰Ii或融”；剂的透水路面，应增加抗盐深实验.4材料4.0.1多孔隙透水混凝土的性能应符合现行国家标准f预拌混凝士GB.T14902中常规储混凝土的有关娱定.4.0.2%孔处透水混凝土板的性能向W合现行国家标准E透水路Iftj陆和透水路面板3GB1T25993中透水混凝土路面板的有关坡定，其外形及规格应符合附录A的规定，4.0.3锥膨导水管架PP材质不应来用再生料，其物理性能应符合现行行业比准£建筑排水用聚丙烷(PP)管材和管件CJ/T278的规定.椎形导水管架应符合附录B的规定.4.0.4混域上拌合物坍落度等级应符合现行国家标出：预扑混微士3GBTT14902及下列规定：I多孔由透水混凝十.路面现场浇筑时，混凝土坍落度宜为180mm±30mm；坍落度羟时损失不宜大于30m11Vh:2名孔眼透水混凝土板工厂预制时，混凝土坍落度宜小于90mm：花涵足生产蜃求的前提下宜采用较小的坍落度.4.0.5多孔隙透水泥;烧土(板)的强度等圾应符合下列焜定：I多孔隙透水混於土强度等级应按现行国家标准工预排混凝土)Gbrr14902的规定执行：2多孔隙透水混凝土板煽度等级应按现行国家标准透水路面嵇和透水路面板3GB1T25993的规定执行：3多孔眼透水混凝土(板的国度等级在试验时,锥形导水竹架应安装到位.4.0.6名孔隙透水混滞土(K)的耐磨性能、抗冻性能、防滑性能.抗抗冻件.能和抗堵塞性能应符合表4.0.6的短定：表4Q6多孔gKU土(«)的躯性能序号项目性能指标试脸方法I耐胞性脐坑长度W35.0mmGBT129882抗冻性D50单块般出狗失率50%GBZT25993冻府顶面缺损深度不大于5.Omm强收报关车近20.0%3防淅愣BPN云60GBZT329874抗St涿性平均值不大F1.o«am：.HffiX15<H1WGBa329875抗培龛性能场零试的后的透水系数应不做于堵隼试验前的透水系数平均依的6WGBZT25993注：多孔1»透水混凝土板的性能在试验时.椎形导水管架吨安装到立.4.0.7多孔眼透水混凝土(板)的透水系数不应小于2.0×IO'cnVs,4.0.8多孔隙透水混瞅土板的尺寸偏总与外观破收应按现行国家标准透水路面时和透水跻面板GB/T25993的规定执行.5设计5.1 一般规定5.1.1 多孔隙透水混凝土<te）路面的设计应因地制宜,燎合考虑当地降网最、蒸发最、±填的港透性、地表水的水柜情况以及当地极端低温条件等情况的庙加上，根据当地海绵城市相关瞿求进行工程设计.5.1.2 多孔隙透水混凝土（板）路面结构层的组合设计应根据路而荷敦及土星的承我能力、港透性、和定性和冻IK情况进行设计.5.1.3 %孔网透水混凝土（板）路面的设计工作年限不宜低I1.O年。其耐久性应符合现行国家标准混凝土结构耐久性设计标准3GB,T50476的规定.5.1.4 普咐人行道（无样车）可采用5kN11f的荷栽标准,停个场荷载应以标准轴栽BZZ-100控制.5.1.5 多孔隙透水混融土路面应符合下列规定：1多孔眼透水混凝土路面应由透水结构层、找平层、炭基层和垫层Sf1.成（图5.1.5）：一12T3I一透水均构层£2一找平房，3底基层，4一皓层，5土基2透水结构层承载力设计应符合现行行业标准城钺道路路面设计规范CJJ169中水泥混凝土路面的有关规定：3底基层与垫层的设计应符合现行行业标准透水砂路面技术规程3CJJJTI88的行关规定.5.1.6多孔隙透水混凝土板路面应符合下列规定X1多孔隙透水混凝土板路面应由多孔隙透水混凝土板、找平层、底基层和垫层组成图5.1.6）；一123Bs,i多孔HUt水土1。Iif结树K示盒图1一多孔1»透水混凝土板：2一找平层：3底基层：4一垫后：5土施4%孔除透水混凝上路面与其他透水混凝土路面的不同之处：1）优化的排水管孔结构,增加路面的透水性能与其他透水路面的排水方式完全不同，多孔盟透水混凝土路面站构铺装内设有锥形导水管架,导水管上细卜粗，内芯呈B1.I锥体形状,进水泞孔强力进水，大量的田水快速地进入导水管储水推形式层,形成临时地下水库.再流经碎石层和卵石层.注入土用层.有效回收城WHia.援饼涌您的水流.止土壤月时间慢慢吸收回补地下水。2）透水、抗压、帏虺一次性停测海过透水：多孔隙透水混凝土路面透水结构层当19度为160mm,旬平方米有72根导水管时，每根导水管可装25g水.姆平方米可有效进水总计1.8kg,透水速率实测大于19.2m1.<mincm,具有比一般透水路面更好的透水性能。抗压：多孔旅透水泯凝上路面栗用商品混凝土振捣浇筑而成，强度等级符合C30的要求.具有比一般透水路面更强的抗压承我倭力，冻融：抗冻性符合D50的要求.多孔隙透水混凝土路面在透水性、抗压性、抗冻融性检测中可一次性通过。这是其他一般透水路面所达不到的.3）施工工艺简化通过多孔隙透水混凝土路面与一般透水路面的构造层次对比（见表1）,可看出一般透水路面卜霜铺设中砂/粗砂找平层和透水混凝卜基层，而多孔隙透水混凝土路面？T去了这两道施r工艺.实现透水层与中砂/粗砂找平层和透水混凝土基层结合为一体.»1多孔删电KIUft土（板）电而与其他透水岛的*坦合比较我名孔球透水混减土<板）路面一般透水一路面多孔隔透水混凝土（板）层透水片足中砂/粗砂找平层透水混废土基层级配碎石找坦
