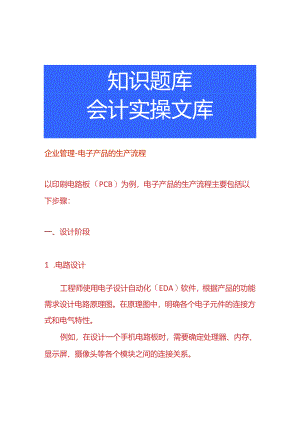

    企业管理-电子产品的生产流程.docx

    知识题库会计实操文库企业管理-电子产品的生产流程以印刷电路板(PCB)为例,电子产品的生产流程主要包括以下步骤:一、设计阶段1 .电路设计工程师使用电子设计自动化(EDA)软件,根据产品的功能需求设计电路原理图。在原理图中,明确各个电子元件的连接方式和电气特性。例如,在设计一个手机电路板时,需要确定处理器、内存、显示屏、摄像头等各个模块之间的连接关系。2 .PCB布局设计根据电路原理图,进行PCB布局设计。将各个电子元件合理地布置在PCB板上,考虑信号完整性、散热、电磁兼容性等因素。比如,高速信号的走线要尽量短且避免弯曲,发热量大的元件要靠近散热孔或散热片放置。二、原材料准备阶段1 .PCB板材采购选择合适的PCB板材,常见的有FR4等材质。板材的厚度、层数等参数根据产品的要求确定。对于一些高性能的电子产品,可能需要使用特殊材质的PCB板材,如高频板材用于射频电路。2 .电子元件采购根据电路设计,采购所需的电子元件,包括电阻、电容、电感、芯片、连接器等。确保所采购的电子元件质量可靠,符合相关标准和规范。可以从正规的供应商处采购,并进行严格的质量检验。三、PCB制造阶段1 .制版将设计好的PCB布局文件发送给PCB制造商。制造商根据文件制作印刷电路板的模板,通常采用光刻技术。首先在覆铜板上涂上一层感光材料,然后通过曝光、显影等工艺,将电路图案转移到覆铜板上。2 .蚀刻使用化学蚀刻剂将不需要的铜箔部分去除,留下电路图案。蚀刻过程需要严格控制蚀刻时间和温度,以确保电路线条的精度和质量。3 .钻孔在PCB板上钻出安装电子元件的孔和连接不同层的过孔。钻孔的精度和位置准确性对电子产品的性能至关重要。可以使用数控钻孑I进行高精度钻孔。4 .电镀对PCB板上的孔进行电镀,以确保良好的电气连接。通常采用镀铜工艺,增加孔壁的导电性。此外,还可以进行表面处理,如镀银、镀金等,提高PCB的抗氧化性和可焊性。四、电子元件安装阶段1 .贴片安装(SMT)对于小型电子元件,如贴片电阻、电容、芯片等,采用表面贴装技术(SMT)进行安装。SMT生产线通常包括锡膏印刷机、贴片机、回流焊机等设备。首先,在PCB板上印刷锡盲,然后通过贴片机将电子元件准确地放置在锡管上,最后通过回流焊机将锡管加热熔化,使电子元件与PCB板牢固地焊接在一起。2 .插件安装对于一些较大的电子元件,如变压器、电解电容等,采用插件安装方式。工人将电子元件插入PCB板上的相应孔位,然后通过波峰焊机进行焊接。波峰焊机将熔化的锡液形成波峰,使电子元件的引脚与PCB板上的焊盘接触并焊接在一起。五、测试与调试阶段1 .在线测试(ICT)使用在线测试设备对组装好的PCB板进行电气性能测试。ICT可以检测电子元件的连接是否正确、是否存在短路、开路等故障。通过测试的数据,可以快速定位和修复问题。2 .功能测试对电子产品进行功能测试,验证其是否满足设计要求。例如,对于手机电路板,需要进行通话测试、拍照测试、蓝牙连接测试等。功能测试可以使用专门的测试设备或软件进行。3 .调试如果在测试过程中发现问题,需要进行调试。调试包括硬件调试和软件调试。硬件调试主要是检直电路连接、元件参数等是否正确,软件调试主要是修复程序中的错误,优化性能。六、包装与出货阶段1 .清洁与外观检查对电子产品进行清洁,去除表面的灰尘、锡渣等杂质。进行外观检查,确保产品外观无瑕疵,标识清晰。2 .包装根据产品的特点和要求,选择合适的包装材料进行包装。常见的包装方式有纸盒包装、泡沫塑料包装、防静电包装等。包装要起到保护产品、便于运输和存储的作用。3 .出货对包装好的电子产品进行检验,合格后出货。可以通过物流运输将产品发送给客户或分销商。通过以上步骤,完成了以印刷电路板为核心的电子产品的生产流程。每个步骤都需要严格控制质量,确保最终产品的性能和可靠性。
