城市景观照明设施防雷技术规范.docx

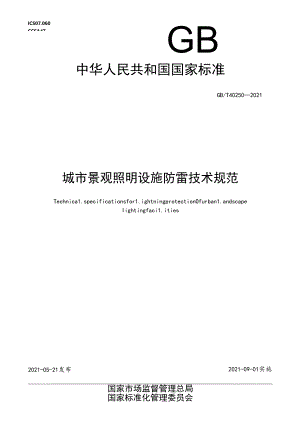

ICS07.060CCSA47GB中华人民共和国国家标准GB/T402502021城市景观照明设施防雷技术规范Technica1.specificationsfor1.ightningprotectionOfurban1.andscapeIightingfaci1.ities2021-05-21发布2021-09-01实施国家市场监督管理总局国家标准化管理委员会但&丁E“盘t-过婆s5zras59g三AI8G-IZ0zSiso-S-S-生¥三÷w)1.¾t-Ww公szzzsc,9sI280-5wis9csOW三z三-本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.本文件由中国气织局提出.本文件由全国气象防灾减灾标准化技术委员会(SAC/TC345)归口.本文件起草单位：福建省包彖灾害防御技术中心、福建省气象科学研究所、合肥纬桂电气有限公司、甯门大恒科技有限公司、湖北省防田中心.江西省气象版务中心.福建省气象服务中心、河北宇那雷电灾害防御科技有限公司、湖北密特防雷樵测有限公司、黑龙江省气象灾害防御技术中心.安皴省气象灾害防御技术中心、深圳爱克莱特科技股份有限公司、四川蝎天科技发展稗限公司.福建省宁德市气彖局、上海市气象灾吉防御技术中心、广西壮族自治区防雷中心、深圳市气象服务有限公司、南京宽永电子系统有限公司，福建省气象局机关服务中心、四川中电启明星信息技术有限公司、上海晨辉科技股份有限公司.江苏云脉电气有限公司.本文件主要起草人:曾金全、刘冰、曾颍淳.吕东波、王学良、除华晖、林彬彬、李欣.肖再励.朱彪.余建华.江一涛'璇新、鞫蝌、余田野、冯85.张春龙、季玉、张传运、刘军.阳宏声.李博琛、浦精义.刘晓慢、高阳、金明达、陈吉娇、吴海荣、王惠君.订单多：0113210813300236防伪编号：2021-0813-1056-3522-2757的买单位：客户总位：中国气象局生¥，三÷w)工emhb<.ixzzs89ST280一SZ一寸守ios-三-¾-三城市景观照明设施防雷技术规范1范国本文件规定了城市景观照照设施的防国基本要求、直击哥防沪、雷击电磁脉冲防沪、防哥装置检测方法和维护.本文件适用于城市景观照明设施的防密设计、施工、松测和维护.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.只中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其履新版本（包括所有的修改单）适用于本文杵.GB/T18802.12-2014低压电涌保护器（SPD）第12部分：低压配电系统的电湎保护器选择和使用导则GB/T18802.22-2019低压电涵保护器第22部分：电信和信号网络的电涌保护器选择和使用导则GB19510.1-2009灯的控制装置第1部分:一般要求和安全要求GB/T21431-2015建筑物防备装置检测技术规范GB/T21714.12015雷电防护第1部分：总则GB50034-2013建筑照明设计标准GB50057-2010建筑物防雷设计规范GB50311-2016综合布线系统工程设计规范3术语和定义下列术语和定义适用于本文件.3.1景观照明1.andscape1.ighting为表现建（构）筑物造型或自然景观带色、艺术将点、功能特征和周围环境布IS的照明.1.2地市景观照明设施urbanIandscape1.ightingfaci1.ity用于城市景观照明供电及控制的设施.注包藉殖电空、控制空、工作弁、S¾ifi.KM®,tttt.灯杆和灯fi等.3.3电涌保护器Surgeprotectivedevice;SPD用于限制馍态过电压和泄放电涌电流的电器，它至少包含一非线性的元件.【来源：GB18802.12O11.3.11.4隔离器disconnector在断开位置上符合规定厢商功能要求的一种机械开关电翳.来源：GB/T1404812012.2.2,81.5需电临近预警1.ightningnowcastingandwarning对0h2h内雷电活动发生的时间、区域及程率作出怙计和警告.UR源:QX/T2622015,2.3,有修改1.6目标区域targetarea需要进行预警的地理区域，以便该区域发生需电相关碉件前帮助决策并采取预防措施.（来源：GB/T3812120193.1.24）4基本要求4. 1城市JS观照明设旎（见3.2）应采取直击雷防沪和雷击电磁脉冲防沪措施,4.1 配电设备、控制设备或线缆不应悬挂在接闪杆.引下战、架空接闪网（我）的支柱上或沿匕接内线等防缶奘置布设.4.2 城市主要灯光秀和标志性注（构）筑物等市要场所的城市班观照明设施,宜采取隔图控制措施.4.3 城市景观照明设施应符合下列要求：a）配电室'控制室.灯具的防雷分类应符合GB50057-2010第3章的要求；b）设置在建（构）筑物内的配电室.控制室或安袋在建（构）飒物上的灯具，按所在建（构）殂物防雷类别设防；C）拽立设置的配电室、控制室，若达不到规定防雷类别的划分条件时，应按第三类防?S建（构）宛物设防；d）自然景观照明设施宜按第三类防鬲建（构）筑物设防.4.4 城市景观照明设施的雷击电磁脉冲防雷区的划分应符合GB500572010中6.2.1的要求.5直击雷防护5. 1当城市S1.观照明灯具安装于1.PZOa区时，按下列方法设置白击雷防护装蹲：a）灯具主体的金同外壳或金属网罩符合GB50057-2010中5.2.1的接闪器材料规格要求时,可利用其作为接闪装置；b）灯具壬体的金属外壳或金次网罩不符合GBSOO57-2O1O中5.2.1的接闪器材料规格要求时,或安装在建（构）筑物上的无金属外壳或保护网军的照明灯具，其防雷措施应按GB50057-2010中43.1、4.3.2或4.4.1的要求设防；c）用于城市景观短明灯具的灯杆、支博立柱等金属构件宜作为引下线，各郃件之间均应连成电气史通，可采用朝锌合金焊、烙煤或SS打、SS栓连接；d）新建建（掏）筑物在设计时宜预留立面上的接地连接导体；e）当采用独立接地装置时,其材料、结构和最小尺寸应符合GB50057-2010中5.4的要求,冲击接地电阻值不宜大于30.5.1 当配电空.控制室处于1.PZek区时，按下列方法设置直击国防护装置.a）宜利用钢结构或钢筋混凝土结构的建（掏）筑物永久住金同构作为百击雷防护装窗，利用柱内钢筋为自然引下戡，利用其型钢筋网为共用接地装置.b）当配电空.控制室建（构）筑物为非钢结构或非钢筋混凝土结构时,应符合下列要求：1）设置接闪搜、引下战及接地装置应按GB500572010中4.3.14.34或4.4.14.4.4的要求；2）接闪器及引下线的材料.结构和最小酸面应符合GB50057-2010中去5.2.1的要求；3）按地体的材料.结构用膜小尺寸应符合GB50057-2010中表5.4.1的要求；4）明敷接闪导体和引下线固定支颦的间距应符合GB50057-2010中表5.2.6的要求.5.2 配电线路.控制线路应按下列要求进行：）穿钢管沿地面、屋面、地面或地沟敷设时,钢管与建（构）筑物接地装置就近连接，两接地点的问距不大于25m；b）架空敷设时，采用铠装电线或屏蔽税敷设.5.3 当城市景观照明设施安装于屋顶且符合下列条件之一时，可不要求附加口击雷防护措施.a）独立金属照明设施，高度不超过屋顶平面0.3m或上层表面息面积不大于1.0mj或上层表面长度不大于2.0m.b）非金属眼观照明设防,突出由接闪器形成平面的高度小于等于0.5m.5.4 位于人行道、公共活动区域或出入口的、莪具接闪器或引下我功能的城市景观照明设施应采取防止接触电压和跨步电压的措施,并应符合GBSOO57-2010中4.5.6的要求.6雷击电磁脉冲防护6.1 等电位措德6.1.1 配电空.控制室内的配电箱.控制箱等金属构件应采取下列等电位连接措施.a）当控制系统为300kHz以下模拟系统时，可采用S型等电位连接；当控制系统为1MHZ以上数字系统时，应采用M型等电位连接.b）进出机房的配电线路、数据线路、信号线线应分别敷设于各自的金曲线精盒内或金同桥架内，金寓线槽盘和桥架应全程电气连通，井在其两造及穿越不同防缶区交界处与接地汇流排等电位连接.6.1.2城市景观照明灯具外露可导电部分应等电位连接到接地导体上.沿建（构）筑物四周布设的环形城市景观照明灯具外露可导电部分宜就近与建（构）筑物接地装置连接，两点间的接地佝隔应不大于25m,接地连接处的过渡电阻值应不大于0.2C,连接导体的材料规格应符合GB50057-2010中表5.1.2的要求.6.1.3沿金属尊墙四周布设的城市景观照明设施外38导电部分应就近与募塘金属构架等电位连接，过渡电阻应不大于0.2C.6 .1.4附替在构筑物和特殊景观元索的钢缆.栏杆等金属构件上的灯具外露导电部分应与金属构件等电位连接，过渡电阻应不大于0.2C.7 .1.5照明配电箱（柜）不带电的外露导电部分应与保沪接地线可靠连接,装有电器的可开启门应采用裸铜编织软线与箱体内接地的金属部分作电气连接.6.2 屏蔽措枪6.2.1 城市景观照明设施线路在建（构）筑物之间敷设时，应采用管装线缆埋地或将线缆敷设于金周管、金属槽盒或用钢筋构成的格髭形的混凝土管道内.6.2.2 城市景观照明设施的配电坡路，控制线路采用下列方式布设.a）无屏蔽层线缆时，宜采取穿金属省或金属佬进行屏蔽.b）金属性或金属相一端与配电箱或控制柜接地点相连，另一幅应与照明设施金属外无、保护黑相连，并应就近与接地装置连接；当金属的中间断开时应设跨接战.c）穿过各防雷区交界处的金属部件,应就近与接地装置或等电位连接带连接.Ns、÷“Z-Jt一53寻中至Zg5，Zag?盅®5280'zs“:>«挈9saooBEg三z2三“h6.2.3 当城市景观照明控制系统设备为非金典外壳，且安宜设备的房间植场强度大于设备的滋场强度耐受额定IS时，应对设备加装金属屏蔽网或放置在金属屏蔽室内，金属屏SS网或金属屏蔽室内的屏蔽层应就近连到等电位连接带上.6.2.4 建筑智能化控制或线路信号线路引入照明配电箱时应避免与交流供电线路和其他或路平行敷设或共用同一战槽.当平行敷设时其间隰距离应符合GB50311-2016中8.0.2的要求.6.2.5 防雷装置与电气和电子线路敷设的安全距离，在平行敷设时宜不小于1.Om,交叉敷设时宜不小于0.3m.6.3 接地措旅6.3.1 配电空、控制堂口击雷防护装置的接地应与电气系统.电子系统等共用接地装置，接地电阻值应按接入设备中要求最小的接地电阻（S确定.6.3.2 安装于建筑本体或臣建筑外墙水平距圈小于20m时，城市景观照明设施配电系统的接地形式宜与室内系统相一致，安装于室外距建筑外堵水平距厦大于20m时，接地形式直采用TT系统.6.3.3 城市罩观照明设施与硅（构）筑物的接地连接线长度不应大于有效长度，当连接线长度大于有效长度时，宜新建接地装置且接地电阻值宜不大于30C.有效长度可按公式（D计算：I.=2p（1）式中:I.接地连接
