型钛合金.docx

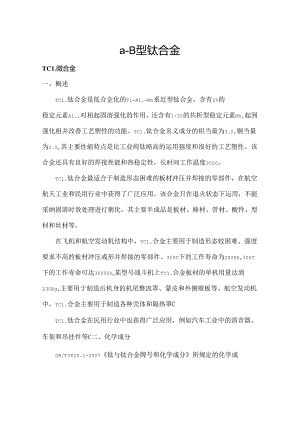

a-B型钛合金TC1.微合金一、概述TC1.钛合金是低合金化的Ti-A1.-Mn系近型钛合金，含有2%的稳定元素A1.,对相起固溶强化的作用。还含有15%的共析型稳定元素Mn,起到强化相并改善工艺塑性的功能。TC1.钛合金名义成分的铝当量为3.0,铜当量为2.5,其主要性能特点是比工业纯钛略高的运用强度和很好的工艺塑性。该合金还具有良好的焊接性能和热稳定性，长时间工作温度350C。TC1.钛合金最适合于制造形态困难的板材冲压并焊接的零部件，在航空航天工业和民用行业中获得了广泛应用。该合金只在退火状态下运用，不能采纳固溶时效处理进行粥化，其主要半成品是板材、棒材、管材、酸件、型材和丝材等。在飞机和航空发动机结构中，TC1.合金主要用于制造形态较困难、强度要求不高的板材冲压成形并焊接的零部件。350C下的工作寿命为2000h,300C下的工作寿命可达30000ho某型号战斗机上TC1.合金板材的单机用量达到230Kg,主要用于制造后机身的机尾整流罩、蒙皮和外侧壁板等。航空发动机中，TC1.合金主要用于制造各种壳体和隔热罩CTC1.钛合金在民用行业中也获得广泛应用，例如汽车工业中的消音器、车架和吊挂件等C二、化学成分GB/T3620.1-2007钛与钛合金牌号和化学成分所规定的化学成分数/%主要成分杂质，不大于AIMnTiFeCNHO其他元素单个总和1.02.50.72.0余量0.300.080.050.0120.150.100.40分见表7-4-1。表7-4-1TC1.钛合金化学成分质量三、合金性能密度4.55gcm3,室温弹性模量127GPa,相变点920±20C,硬度HBS210-250»技术标准规定的性能见表7-4-2表7-4-2技术标准规定的TCI钛合金性能取室温性能高温性能350oC400cC技术标准品种状态规格mm样方向RmMpaRpO：MPaA%Z%()同E5。OhMMpaPa2JM,°""MpaPa不小于GB/T3621-2007板材M0.51.0>1.02.0>2.05.0>5.010.01.T590735-25252020-1007060340320310295GJB2505A-2008板材(带材)M0.51.0>1.02.0>2.05.0>6.010.01.T(1.)59073546025252020-10O706034O32031O295GB/T3623-2007丝材M0.1-7.01.实测-实测GB/T2965-2007棒材M横检面积不大于64.5Cm2且矩形棒的假面呼度不大于76mm1.5854601530-345325*-GJB22ISA-2008棒材M121001.5854601530-345325-GJB2744A-2007锻件aM150C595实测1530-345325-KU不小于44Jcr2TC4做合金一、概述TC4(Ti-6A1-4V)钛合金是世界上开发最早、应用最广的钛合金。它的产量约占全世界各种钛合金半成品总产量的一半以上，在航空航天工业中超过80%。A1.通过固溶强化相提高合金的室温强度和热强性能，而V既提高粥度又改善塑性。V还能抑制a?超结构相的形成，避开在长时间运用过程中出现合金脆化。TC4钛合金的主要特点是优异的综合性能和良好的工艺特性。还具有优良超塑性，适合于用各种压力加工方法进行成形，并采纳各种方式进行焊接“TC4钛合金的主要半成品形式是棒材、锻件、薄板、厚板、型材和丝材等。该合金主要在退火状态Z运用，也可以采纳固溶时效强化，然而淬透截面不超过2530mm,固溶时效强化不适合厚大工件。目前，针对不同的运用条件和工艺要求，各国都出现了很多Ti-6A1.4V钛合金的改型,其主要区分是不同的A1.、V含量和较低的间隙元素杂质含量，还有添加微量RU的Ti-6A1-4V合金。TC4钛合金在航空航天中主要用于制造飞机结构中的各种梁、隔椎、滑轨、起落架梁，航空发动机的风扇和压气机盘、叶片，航天火箭的壳体、压力容器以与各种类型的紧固件。用TC4钛合金代替3OCrMnSiA结构钢，可以减轻零件重成约30%。TC4钛合金在民用行业中也获得了广泛应用。例如电力工业中的燃气轮机叶片，造船工业中的船舶推动器，海洋工程中的近海油田钻井平台，化学工业中的各种耐蚀泵，医学中的人工植入物，各种运动器材等。TC4钛合金可用于制造汽车车架、曲柄轴、连杆、螺栓、进油阀和悬挂弹簧等。相近牌号有：Ti-6A1-4V,Ti-6A1-4VE1.I,Ti-6A1-4VSP,Ti-6A1-4VE1.ISP保国）；BT-6,BT-6C,BT-6H,BT-6,BT-6K,BT-6KT（俄罗斯）;IMI-318,IMI-318E1.I（英国）；TiA16V4（德国）;T-A6V（法国）；SAT-64（F1.本）。二、化学成分GB/T3620.1-2007钛与钛合金牌号和化学成分所规定的化学成分见表7-4-3。表7-4-3TC4钛合金化学成分质量分数/%主要成分杂质，不大于A1.VTiFeCNHO其他元素单个总和5.56.753.54.5余量0.300.080.050.0150.200.100.40三、合金性能密度P=444gcm3,室温弹性模盘112GPa,泊松比0.34,硬度HB293-361,相变点995-997±5（°技术标准规定的性能见表7-4-4o表7-4-4技术标准规定的TC4钛合金性能技术标准I1.H种状态规格mm取样方向室温性能高温性能RmMpaRPa2MPaA%Z%（）Jc2400CRm0xf100hMMpPaa500CR1.01.1.1.hMMpPaa不小于0.82.01>2.0-2GB/T3621-2007板材M5.0>5.0-10.01.T895830101-105-59Ob540b44Ob195b>10.0-025.08GJB板0.84.0>4.05.0>5.0-10.0>10.030.0925-1150925-8701212505A材带M1.T1150895-870825101-105-5905404401952008材1100895-11008251090.84.01GB/T板>4.0-9258702355904406613-M10.01.T900825130540195198610.08808150-25.09横截面积不大于GB/T地64.5Cm'16202965-建*才M且矩形棒1.8958301025-570-2007的裁面厚度不大于76mmGBT1饼截面积不16598-环M大于C89582510251996材100cm2GJB2218A2008棒材M12100>100150>150-2201.8958251098252015-620570-锻坯M38110C8958251O25GJB2219-1994棒材线材STA4.014.01.I1.OO100O1O20C外径：340620GJB饼内径：1615d2220-环M250C8958251O-5701994材400高度：60270m80kgGJB1.8958251O1303560Od5602744A锻件M2001.TST8958958258251.O81O2520-2007C89582525560Of1.57012-50615d615d615d60OdGJB1538A2008棒材M>50-75>75100>100150>150-2201.9308958958958958608258258258251O2525252520-570570570560-GJB391-1987饼材M-C873-1233-39.2GJB494A-2008棒材M50>50-701.9308958608251O25-31f6
