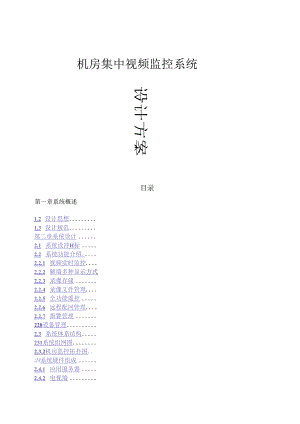

机房集中视频监控系统设计方案目录第一章系统概述1.2 设计思想1.3 设计规范第二章系统设计2.1 系统设冲H标2.2 系统功能介绍.2.2.1 视频实时监控.2.2.2 解墙多种显示方式2.2.3 录像存储2.2.4 录像文件管理.2.2.5 全功能遥控2.2.6 远程配河管理.2.2.7 报警管理228设备管理2.3 系统体系结构231系统组网图2.3.2机房监控拓扑图.2A系统硬件组成2.4.1 应用服务器2.4.2 电视墙2.4.3 存储介质2.4.4 机房外设备2A机房内设备2ANYB2.4.7 中心管理服务器科2.5系统特色第.：章系统主映设备3.1 红外筒形梃像机3.2 红外半球摄像机3.3 ”外球型摄像机第四章设备清单4.1 机房监控前湍设备4.2 存储及监控中心软健件系统概述需求分析通信机房内视频监控系统是*通信机房安全管控、近程监视、事故追溯的重要手段。*网络安全整改工作布置会议要求切实加强机房安全管理，完善机房视筑监控手段，对手重要设备、重点区域，应参照银行管理模式，纳入视频监控范囤。因此，根据“*«通信机房视频监控现状及会议要求，经过综合分析研究，启动了核心机房视频监控系统改造工程建设。本期工程按照满足*»全省*个机房内的视频监控系统进行扩容改造建设,本次建设I套集中监控平台，新增*个视频监控点，实现机房产24小时监控，30天监控数据存储“设计思想任何一个设计方案的最根本前提就是用户的需求。而先进、成熟的技术，可靠、灵活的应用，技术发展的趋势和良好的性能/价格比是设计方案的最基本依据。应该在不失先进性、成熟性、可靠性、可扩展性的基础上，充分考虑用户的需求，照顾长远利益，最大限度地保护用户投资。数字视频监控系统正日益受到各行各业的广泛重视和应用，其产品的种类和档次也越来越多。根据*机房集中视频监控的要求，我们在设计方案中本着高水准、高质量、高性能价格比，同时也会注重用户在今后的使用、维护、保养的方便性。在信息化进程中，计算机网络已经广泛应用于社会各行各业的各项管理和业务活动，所以，对于视频监控方案的设计，首先必须选择能进行大型网络连接的监控设备。其次，由于机房数字化监控系统的搭建，往往不能一蹴而就。因此，要选择可扩展性强的监控设备。将来需要扩容时，原有的设备可继续使用，只需增加新设备。而不是原有设备废弃，重新购置设备。第三，设备升级换代时，尽量不破坏原有的系统结构。第四，设备维护、保养方面，操作简单、用户界面友好，不过多耗费人力、物力。第五，基于现有网络基础，节省费用，即插即看，便于升级扩容。设计规范根据国家的有关法规，我们经过认真研究、分析设计本系统方案。该系统具有性能先进、质量可嵬、经济实用等特点，而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力。依据的相关规范包括：中华人民共和国公共安全行业标准GA/T75-94安全防范工程程序或要求GA/T75-94民用建筑闭路监控电视系统工程技术规范GB50198/94工业企业通用设计规范GBT42-81建筑电气设计规范JGJ16-83电器安装工程施工及验收规范GBJ232-90,92中国电器装置安装工程施工及验收规范GBJ232-90-92电视系统视频指标CCTVRECOMMENDATION472-3安全防范系统通用图形符号GA/T74-94智能建筑设计标准DBJ08-47-95系统设计系统设计目标1. 对机房内外进行全方位、24小时的高质量视频监控，起到科学管理、安全防范的双重作用，图象质量不受地理环境、气候条件、白天黑夜的影响。2. 视频监控系统采用分屏显示，在控制中心能对任意一路图像实时监控。3. 监控系统具有报笛联动功能以及监控中心告警提示功能。4. 监控中心能够保存所有监控基站监测点视频文件1个月，通过视频图像资料及时发现各基站或传输站点的异常情况，提示工作人员按预案进行及时处理并将资料存档。5. 系统前端设备尽量精简，操作维护方便，能长期正常稳定运行。6. 监控中心系统能长时间稳定运行、操作维护方便。7. 实行严格的多级用户权限管理策略，确保系统运行的安全可靠。系统功能介绍视频实时监控通过监控中心系统，对各机房内外进行全方位、24小时的高质量视频监控。每个监控点我们采用室外一体化高速球机和室内摄像头进而全面监控，掌握现场情况，加强机房附近的治安防范管理工作，及时发现可疑人员不法犯罪行为，防患于未然。屏墙多种显示方式监控室中心机房设置电视屏幕墙可显示来自前端的摄像机画面，通过巡视或编组切换使*机房监控点的所有摄像机画面循环显示在屏墙上，其中在监控主屏幕可任意切换成多个或显示同一画面。录像存储使用先进的数码硬盘录像系统对每个监控机房的多路图象进行同步24小时不间断录像。监控中心对指定的每路图像保存30天以上的录像资料，监控前端保存最近一周的各路录像文件。为可能发生意外、治安事故和破坏犯罪案情的调查、取证提供有力的录像证据。录像文件管理对于监控中心保存的历史录像文件，系统提供按条件分类查找、回放、删除、备份等功能。全功能遥控监控中心系统可控制前端每个球形摄像机的全方位转动（水平36O度，垂直90度），电动变焦镜头可将景物拉近或推远。远程配置管理系统具有远程配置和维护前端视频监控设备运行参数的功能，系统运行维护人员只需要在监控中心，就能够对远端机房中的设备进行参数配置，既提高了运行维护人员工作效率，又降低了工作强度。报警管理系统具有多类别报警信息上报、查看管理功能，主要的报警种类包括：1 .安防报警：系统可配置各种安防报警装置，如红外报警器、超声报警器、微波激光报警器、红外栅栏、震动报警器等，报警信号可以直接接入前端视频服务器。2 .消防报警：系统可配置各种消防报警器，如烟雾探测器、温度报警器等，报警信号可以直接接入前端视频服务器。3 .视频报警：视频报警包括视频丢失报警和视频运动报警两种。-旦摄像机损坏或被盗窃或断线等，引起视频信号丢失，就会引起报警；对于设定的视频报警区域，一旦有运动目标进入或者发生变化，也会引起报警。4 .报警联动：一旦出现警情，如有非法闯入或者发生火警，则系统立即切换到相应摄像机，对有预置功能的摄像机，还能自动转换到相应的预置点。报警信号通过监控网络传给监控中心，监控中心给出报警提示（声光等形式），同时按需启动数字录像。设备管理为了方便在系统中接收前端视频监控设备的视频信号和卜.发控制指令，必须首先将前端视频监控设备纳入到系统的被管对象中来，在系统设备管理功能中，系统运行维护人员可以通过系统界面灵活地向系统添加、删除、修改被管理前端视频监控设备信息。系统体系结构系统组网图图1.*南机房集中视频监控系统组网图*机房集中视频监控系统由以下四个基本部分组成：1 .前端监控摄像部分2 .前端数据处理与执行部分3 .传输部分4 .监控中心部分系统各部分功能如下：1 .前端监控摄像部分：通过我们安放在移动机房内部和周边的高速球机来拍摄事发现场的图像画面，把数据传给前端的图像处理部分，除了摄像功能外，还可以将烟客传感器、红外传感器等设备接入到系统的报警联动模块中来。2 .前端数据处理与执行部分：由摄像部分送来的视频信号并通过传输部分将所有的视频信号24小时不间断地传送到监控中心处理。3 .传输部分：移动机房提供光纤专网或者2VE1.专网，实现前端监控设备和监控中心的网络互联，保证了视频信号和控制指令信息的可靠和高质量传输。4 .监控中心部分：提供即EB服务功能，授权用户可以通过IE远程访问系统，浏览机房监控视频信息。传输部分送来的视频信号将被中心监控终端发送到大屏幕背投电视墙上显示。同时，监控中心将通过专门的大型存储设备保存近一个月的所有机房视频监控点视频信号，以备日后查询。机房监控拓扑图图2.基站机房监控拓扑图1 .室外摄像机：室外摄像机采用定点安装，为扩大视野，采用广角镜头。在机房外部四面墙体顶端安装摄像机可以实现全方位的监控。摄像机为日夜转换摄像机，配备红外灯，可以在夜间监控，实现24小时不间断监控。为保证摄像机不被损坏，摄像机和红外灯都配备了防护罩。2 .室内摄像机:考虑到室内摄像机可以用于辅助对机房设备的遥控，实现“遥视”，室内摄像机安装在云台上，可以上下左右转动，焦距也可以调节。云台具备预置位功能，可以实现在报警触发时摄像机联动。为了实现24小时监控，室内也安装了红外灯；为了保护摄像机不被损坏，安装了防护罩。3 .网络硬盘录像机：实现视频监控的重要设备，安装在机房，输入信号包括摄像机视频信号和传感器报警信号。当有告警信号时，实现告警联动，并将告警信号上报到监控中心。硬盘录像机本身也可以探测警情，包括视频丢失告警和移动侦测告警，前者在摄像机被破坏而无视频信号时告警，后者在指定的区域中发现物体活动（如有人闯入）时报警，同时上报监控中心。硬盘录像机还提供网络视频服务器功能，因此在监控中心可以访问机房监控视频并在监控中心保留视频录像.如果需要，硬盘录像机可以实现监控中心到机房的语音对讲或者语音广播。4 .案例综合智能集中管理平台：具备消防、视频、安防、电气安全、动力环境集中监控及管理功能，需提供媒体交换服务器及视频诊断服务器。？系统硬件组成根据*机房集中视频监控系统的要求，我们通过专门的传输线路构成一套结构完整，功能齐全，覆盖了整个控制区域的监控系统。整个系统主要包括以卜组成部分：应用服务泯使用高性能的PC服务器作为WEB服务器、存储管理服务器和数据库服务器，安装WindowsSerVer操作系统。电视墙可以采用D1.P或者CRT大屏幕显示单元，用于视频信号的实时监控管理。存储介质针对*机房集中视频监控系统的存储要求，需要新增272块专用存储硬盘，技术要求如卜丁设备为监控级硬盘；SATA接口：单块4TB容量。机房外设备1. 机房外摄像头采用高清红外筒形摄像机，可实现昼夜全天候监控；2. 为了能够进行全方位的室外图像监控，避免死角。室外放置4个摄像头，采用固定点配置，分别安装在机房每面墙的上方。机房内设备1. 机房内摄像头采用高清红外半球摄像机，可实现昼夜全天候监控：2. 为了能够支持远程控制，配置高清红外球形摄像机，可实现遥控；NVR前端机房放置16路或者32路NVR,同时WR通过专网，连接到监控中心，接入到案例综合智能集中管理平台，重点监控点在监控中心进行备份录像。中心管理服务器群包含视频诊断服务器、流媒体转发服务器等，为系统管理提供硬件支持。系统特色1 .高可扩展性2 .系统采用分布式架构设计，具有较强的扩展性，能在不破坏原有功能和结构的基础上，灵活地进行系统软件功能扩展与性能提升。方便后期系统扩容、充分保护用户投资。3 .集中录像存储4 .除了前端设备可以存储一定时间（通常为12周）之内的录像文件之外，监控中心还可以支持对所有监控点不少于30天的集中录像与存储功能。能充分保证机房在遇到被盗、恶意破坏的情况K的调查取证。监控中心的录像存储设备容量也可根据监控点的增加进行平
