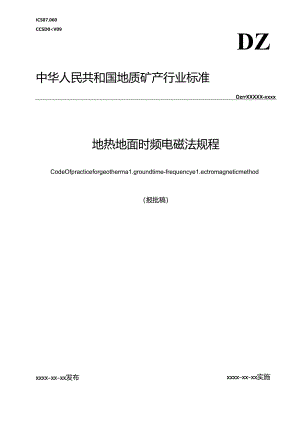

ICS07.060CCSD0<V09DZ中华人民共和国地质矿产行业标准DzrrXXXXX-xxxx地热地面时频电磁法规程CodeOfpracticeforgeotherma1.groundtime-frequencye1.ectromagneticmethod（报批稿）XXXX-XX-XX发布XXXX-XX-XX实施中华人民共和国自然资源部发布前三川1范围12规范性引用文件13术语和定义'缩略语13.1 术语和定义I3.2 缩略语24总财«24.1 应用条件24.2 方法功能343工作装置4.4 媒色勘查5技术设计5.1 技术准备5.2 有效性分析5.3 方法试险5.4 测网设计55.5 拶数设计65.6 设计书编写65.7 设计书的审批与变更66仪器设备66.1 仪器的参考技术指标66.2 仪器使用与维护67野外施工77.1 测量工作77.2 仪器设备测试77.3 技术参数确定87.4 发射源布设87.5 测饯、测点布设87.6 接收装置与布设97.7 数据采集107.8 现场资料处理IO7.9 质量控制I1.7.10 资料质量评价128资料盼收128.1 原始资料138.2 现场处理验收资料138.4 初步处理结果138.5 测量奥料138.6 野外工作总结报告149资料处理与解释149.1 时间域资料处理和解释149.2 频率域资料处理149.3 地质解释159.4 图件制作1610成果报告编制与资料提交1610.1 基本要求1610.2 报告主要内容1610.3 附图1710.4 资料提交17附录A（资料性正演模拟及叁散选择18附录B（资料慢）技术设计编写提纲及要求21附录C（资料性）现场试验23附录D（规范性）地热地面时频电磁法班报表27附录E（资料性）地热地面时频电磁法物理点质量评价表29参考文献30-XX.刖S本文件按照GB-T1.1-2020标准化工作导则第1部分：标准化文件的结构和起点规则3的规则起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别£利的贡任.本文件由中华人民共和国自然资源部提出本文件由全国自然资源与国土空间规划标准化技术委员会SCTC93）归口。本文件起草单位：中国地质调杳局水文地质环境地城调查中心、中国石油集团东方地球物理勘探有限也任公司、中国科学技术大学、中国地质网查局油气资源解杏中心本文件主要起草人：牌强、程正璞、连及、朱庆俊、刘雪军,兜淑君、张海江、罗卫锋、杨俊、高我、石艳玲、胡文广、笛呜、李成。I1.1.地热地面时频电磁法规程I范围本文件规定了地热地面时频电感法的技术设计、仪涔i殳备、野外施.1：、资料验收、资料处理与解择'成果报告编制与资料提交等方面的工作要求.本文件适用于陆上水热型地热资源和干热型地热资源地面时施电祺法勘查工作.2视葩性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件.DZ-T0069地域物理勘查图图式图例及色标D"O153物化探工程测计规范DZ1.TO374绿色地质勘疗工作规范3术语和定义'缩略语3.1 术语和定义下列术语和定义适用于本文件.3.1.1地面时频电磁法surfacetime-frequencyC1.oc1.rornagne1.icnethi）d在地面布设大功率场源，利用变频方波电流对目标层（体）激发，在地面进行电场、窗场分量观测，同时荻汨时间域和频率域测量信号的电磁勘探方法。3.1.2水热型地热资源hydrotherma1.resources照存干天然地下水及其蒸汽中的地热资源.来源：NB/T10097-2018.2.1,33.1.3水热型热储geothcmu1.reservoir理微于地下、具有有效孔隙和渗透性的胞层、岩体，其中储存的地热流体可供开发利用。来源：NB/T100972018.2.3.10,有修改3.1.4干热岩hotdryrock不含或仅含少量流体,潮度高于180其热能在当前技术经济条件下可以利用的岩体.来源:NB/T100972018.2.1.4注I本文件中热储包括水热哪妁储和干热有“3.1.5热储结构gcoibcmw1.rcscnoirSiruciurc热源、导热通道、热储、装层等结构及其相互关系，3.1.6层状热储1.ayeredgeotherma1.reservoir有效孔隙和沾透性呈层状分布的热储.来源：NB/T10097-2018,2.3.11,有修改注：大4!沉积笈地中的热水含水区通常M尸此类热Gk3.1.7带状热储be1.tedgeotherma1.reservoir有效孔隙和渗透性早.条带状分布的热储。来源:NB/T10097-2018,2.3.12,有修改注：导水断裂带控制的热水富水带属于此类及Wi.3.1.8信噪比signa1.-noiseratio接收然所采集到的有效信号强度与背班场噪音强度的比(,3.1.9异常扰动abnorma1.disturbance正演模拟时，以某一地桥结的为背景，该结构内物性变化前后计算的电偎场响应的差异。3.2 缩略语下列缩珞语适用于本文件：HDR：干热岩(HotDryRocks):TFEM：时频电俄法(Time-FrequencyE1.ec1.11>nagne1.icMe1.hixJ).4总则4.1 应用条件4.1.1 热储（带状热储、层状热储或干热岩）与国岩存在明显的电阻率差异.4.1.2 热储有足够大的规模,其正演电场或极场振幅异常曲线帕值相对于背景场振幅曲战变化率不低于5%<.4.1.3 电磁麋出和人文干扰因素不影响曲线形态刻画，电磁有效原始信号（50HziJE波后）幅伯不小于背景噪音的5倍，信噪比不低于14dB.4.1.4 测区地表条件健弊满足时频电俄法发射场源和接收端俗设要求.42方法功能4.2.1 主要研究洲区地层结构、构造形态、断裂空间展布.4.2.2 圈定地热异常目标犯区，刻画热储结构、含水性（水热型地热资源）或干热心分布，423用于热储水力压裂监测，预测压裂液运移方向及始散范困,估缴储层改造体积,评价压裂效果.4.3工作装置43.1装置组成工作装置由发射场源和接收装置两部分组成,发射场源采用电性源,即接地导线源AB.接收装JS分为电场伯号接收:装置和破场信号接收装置,电场接收装置为接地水平也偶极MN,磁场接收奘说为破传感器或不接地跳圈，4.3.2常用工作装Jf常用工作装电为赤道奘置,该装置的测点布设在场源AB（W或两侧测线应与场源AB平行,两者之间夹角应不大3,装置示意见图I。注：EX为沿测线方向布设的水矽U分iibHZ为毛衣水平所布设的蚕H磁场分fit；AB为及9楸,儿长傻宜为3km<AB<1.5km;*为收发即，其阳“由现场试版和正演模拟施定，图1赤道装置示意图施工时殷在同点位布设一套电场接收装置和一套整场接收装置.或只布设一套电场接收装置.4.4媒色勘查应将绿色发展和生态环境保护要求贯穿于地热资源地质勘查设计、施工、脸收的全过程，实施勘查全过程的环境影响最小化控制，绿色勘钝相关要求执行DZT0374.5技术设计5.1 技术准备5.1.1 资料收集编写技术设计的.应根据工作任务要求,收集以下资料：a有关的构造地质、水文地质、地热地质（包括但不限于地表岩石露头、墨泉分布点、地理梯度、岩浆活动状况、岩体发育、区域底测资料、区域地鲂等资料.b）有关的地琼物理、大地热流、测涉、冽井等资料.C）测区内地层及主要岩矿石电阻率参数资料，若测区内无充足物性费料，直开展岩石物性参数测试工作，包括岩石电阻率、孔网度、不同温度与含水饱和度下电阻率值等参数.d）测区内有关测绘、自然地理、人文等资料，5.1.2 测区踏劭编写设计书前宜前往测区进行现场踏勘（或当收集的资料不能满足设计书编写要求时，应进行野外踏勘）,了解地形、交通、人文、气候等施工条件，了解干扰源类型及其特征，绘制踏勘图件，端制踊勘报告.5.2 有效性分析方法确定前脚进行有效性分析.以确定地面时版电极法是否适用.有效性分析应满足下列要求：a）计对测区地热地桢条件和电性参数特征，确定热储层（体）及其与阳岩的电阻率差异；b）根据相关资料建立测区地电模型，参照附录A开展正演模拟分析，验证方法的有效性.5.3 方法试物开展工作前应进行方法试验，通过试骁确定方法的有效性和野外工作参数。方法试验要求如下：a）目标体埋深大于6km或勘探程度较低的新区应开展方法正演模拟研究和现场试验：b）现有仪器及观测方法的效果受到严重影响的电极干扰区应开展现场试脸：O试紧点宣布设在不同胞形条件、不同热痛结构的地段，使试紧具有代表性：d）试验点应选在勘探程度较高的地段（或临近区）或靠近已知钻孔.5.4 测网设计5.4.1 基本要求在地热资源预可行性勘杳和可行性勘查阶段采用二维剖面测研，根据测区地热地质条件可采用平行或“丰”字形（“井”字形）测线；在开发阶段宜采用三雉测献，5.4.2 剖面测量测线布设要求剖面测fit时测线布设要求如下:a）探测带状热储时，测线宜垂百.热储走向布设，测浅长度应大于热储短轴的最大值并适当外延，以保证对热储形态的完将刻皿：b）探测层状热情时，宜果刖“车”字形或“井”字形测线，在主要刈区块宜布设不少于两条不同角度测浅，测线长度应超出测区块边界并适当外延，以保证对热储形态的完整刻画：O测战比与己有的地旗、物化探测战、钻孔重合或临近,距离一般不超过SOOm：d）测我宜避开城就、密集的居民点及严理干扰海：e测我总长度应完全次茨目标热储，且测浅两端应适当延长，两端廷伸长慢分别不小于热储埋深05倍：f测区器阳宜包括被探测热储的赋存地段并适当向外延伸,以保证所得到的异常完整性及有一定范国的正常背景场衬托，5.4.3 三维测量测网布设要求三雉测试时测网布设要求如下：a热储压裂监测宜采用三维测盘方式，点、线矩视工作比例尺而定，斑点区域点、线距可适当加密：b）水平井压裂监测时,测线宜垂直压裂水平段布设测网范用的选择可视地层应力特征、射孔数尿和位置、压裂液方J1.t而定，确保测网凝龙压裂水平段且适当外犷：O垂I1.井压裂监测时，测戏宜平行开发场地主应力方向，测网以压裂段底部为中心，范国应涵蔽平行和垂直主应力方向预估压裂液运移最远为离：d）可行性勘查和开发阶段,亦可采用三维测量方式.测网布设范围应完全相盅目标区域且适当外扩,点、线印舰工作任务及工作比例尺而定.5.4.4 线距、点距选择5.4.4.1 测网应根据地桢任务、勘置对象和地形情况，按照既能满足地旗任务所要求的详细程度和精确程度，又羟济合埋的原则进行设计.点距、线距应能良好地反映口标地城体.5.4.4.2 剂面测fit比例尺与点矩关系见表I.点距m表I二维剖面测量比例尺与点距关系表比例尺1:25(MX)SgoO1:50000100-200
