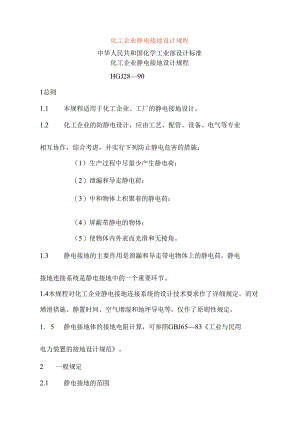

化工企业静电接地设计规程中华人民共和国化学工业部设计标准化工企业静电接地设计规程HGJ28901总则1.1本规程适用于化工企业、工厂的静电接地设计。1.2化工企业的防静电设计，应由工艺、配管、设备、电气等专业相互协作，综合考虑，并实行下列防止静电危害的措施；（1）生产过程中尽量少产生静电荷：（2）泄漏和导走静电荷：（3）中和物体上积聚着的静电荷：（4）屏蔽带静电的物体；（5）使物体内外表而光滑和无棱角。1.3静电接地的主要作用是泄漏和导走带电物体上的静电荷。静电接地连接系统是静电接地中的一个重要环节。1.4本规程对化工企业静电接地连接系统的设计技术要求作了详细规定。而对增滑措施、静置时间、空气增湿和地坪导电等，仅作了原则性规定。1. 5静电接地体的接地电阻计算，可参照GBJ6583工业与民用电力装置的接地设计规范。2一般规定2.1 静电接地的范围2. 1.1对爆炸和火灾危急环境内可能产生静电危害的物体，应实行工业静电接地措施（以下简称静电接地）。2. 1.2对无爆炸和无火灾危急环境内的物体，如因其带静电会阻碍生产操作、影响产品质量或使人体受到静电电击时，应实行静电接地。2. 1.3在生产、贮运过程中的器件或物料，彼此紧密接触后又快速分别，而可能产生和积聚静电，或可能产生静电危害时，应实行静电接地。2. 1.4在下列状况下，可不实行专用的静电接地措施（计算机、电子仪器等除外）：（1）当金属导体与防雷、电气爱护接地、防杂散电流、电磁屏蔽等的接地系统有连接时；（2）当金属导体间有紧密的机械连接，并在任何状况下金属接触面间有足够的静电导通性时：2.1.5对任何流送或喷射中的带电体，严禁用接地的导体去导走其静电荷。2.1.6当设备与管道需作静电接地时，其金属外壳和零部件，应连接成一个导电整体，并与大地相导通。严禁存在与地相绝缘的金属物体。2. 1.7各种静电消退器的接地端，应按产品说明书的要求进行接地。2.2静电接地连接方式2.2.1须要进行静电接地的物体，应依据其电阻率、表面电阻率或电导选择下列静电接地连接（以下简称接地连接）方式；（1）静电导体应干脆接地。(2)静电亚导体应作间接接地。(3)下列静电非导体除应作间接接地外，尚应协作必要的静置时间：a.电阻率为IO1.O1012Qm的非金屈体；b.表面电阻为IO1.1.1013C的固体表面:C.电导率为IOTO10-12Sm的液体。2.2.2对2.2.1(3)规定以外的静电非导体，除应作间接接地外,还应实行加静电消退器，加静电消退剂等其它措施来防止静电危害。2.3 静电接地连接系统的电阻值2. 3.1每组专设的静电接地体，其接地电阻值，一般状况应小于100在山区等土壤电阻率较高的场所，接地电阻值应小于10000。3. 3.2静电接地支、干线等金属体的电阻值可忽视不计。4. 3.3单个静电连接点应依据2.7条的要求进行装配和维护。其连接的电阻值可不考核。5. 3.4当其它接地装置用作静电接地时，其接地电阻值应依据该接地装置的要求确定。2.4 静电接地连接点和接地端头2.4.1应在设备、管道的肯定位置上，设置专用的接地连接端头,作为静电接地的连接点。设备内部有关部件间的连接点和钢筋混凝土基础接地引出点，可参照本规程有关条款设置。2.4.2接地连接点的位置应符合下列要求：(1)不易受到外力损伤：（2）便于检查修理；（3）便于与接地干线相连；（4）不阻碍操作：（5）不易形成和积聚有爆炸、腐蚀等混合物。2.4.3当设备直径大于和等于2.5m或容积大于和等于50m3时，其接地点应设两处以上。接地点应沿设备外围匀称布置，其间距不应大于30mO管道接地连接点的要求见3.2.1。2.4.4可供干脆接地的接地端头有下列几种：（1）于设备、管道外壳（包括其支座）上预留出的袒露金属表面。（2）设备、管道的金属螺栓连接部位。（3）采纳专用的金属接地板或螺栓，其详细要求应符合下列规定：a.金属接地板或螺栓可焊（或紧固）于设备、管道的金属外壳或支座上。b.金属接地板或螺栓的材质，应依据设备、管道金属外壳的材质而定。（I）当设备、管道的金属外壳为黑色金属材质时，金属接地板应选用镀锌钢材。（II）当设备、管道的金属外壳为有色金属材质或不锈钢时，金属接地板应选用与设备、管道外壳相同的材质。（I1.1.）螺栓一般用镀锌钢材。c.金属接地板的截而不宜小于50X10mm。接地连接用的最小有效长度，对小型设备宜为6（m（1孔（M1）,大型设备宜为I1.Omni（2孔<i>1.1.）。接地用螺栓规格不应小于M10。d.当选用钢筋混凝土基础作静电接地时，应选择适当部位预埋200X200X6钢板，在钢板上再焊专用的金属接地板。预埋钢板的锚筋应与基础主钢筋（或通过一段钢筋）相焊接。（4）接地端子排板。2. 4.5可供间接接地的接地端头有下列几种：（1）贮藏液体、粉体的金属容器壁体。（2）埋设在带电体里并与带电体的接触面积大于200011三2的金属物体。（3）采纳专用的金属接地板，其详细要求应符合下列规定：a.专用的金属接地板与非金屈固体表面应紧密结合，其接触面积应大于200Omn1.2。b.结合面内可填充导电涂料、接触导电膏或金属箔等，其材质应使接触电阻不大于IOQ。c.在金属接地板上应焊上挠性引出线或符合2.4.4（3）要求的金属接地板等。2.5静电接地支线和连接线2.5.1作接地支线和连接线的导体，应采纳具有足够机械强度、耐腐蚀和不易断线的多股金属线或金屈体。接地支线和连接线的长度应按实际须要，且留出必要的裕度。2.5.2固定设备的接地支线，举荐按表3.1.3选用。2.5.3大型移动设备的接地支线，应选用截面不小于16mm2的铜芯软绞线或铜芯橡套软电缆。一般移动设备的接地支线，应选用截面不小于Iomm2的多股铜芯绝缘电线。2.5.4振动、频繁移动的器件的接地支线，应选用截面不小于16mm2的铜芯绞线。2.5.5在设备、管道上作机械固定用的金属螺栓，可赖作被固定物体的静电连接用。如须要另做静电连接线时，可用截面不小于2.511un2的多股铜芯绝缘电线。2.5.6不应采纳链条类作接地连接导体。2.5.7在设备内部有关部分之间的连接，可用截面不小于6mm2的软铜编织线。2.5.8圆钢、扁钢、软铜编织线等材料应镀锌或涂防腐漆。2.6静电接地干线和接地体2.6.1在工程设计中，静电接地干线和接地体应与其它用途的接地装置综合考虑，统一装排。2.6.2应将生产装置内的各个建（构）筑物适当地划分成若干组相对独立的建（构）筑物（群），并依据其详细状况进行静电接地干线的设计。各个相对独立的建（构）筑物（群）内静电接地干线的侦置,应符合下列要求:（I）有利于有关设备、管道和须要在现场作静电接地的移动物体等进行接地；（2）在不同标高的静电接地干线之间应不少于两处相连接；（3）静电接地干线与第一类工业建（构）筑物的独立防雷装置应符合GBJ5783建筑防雷设计规范的要求，并保持必要的距离。2.6.3可利用电气爱护接地干线作为静电接地干线。2.6.4下列接地干线和线路不得用于静电接地：（1）照明回路的工作零线和三相四线制中工作零线；（2）整流所各级电压的沟通、直流爱护接地系统；（3）直流回路的专用接地干线；（4）电子线路的“工作地”干线：（5）雷电引流线（旋有引流作用的金属设备本体除外）。2. 6.5静电接地体的设计应符合下列要求：（1）当静电接地干线在建（构）筑物内与爱护接地干线有两点相连，或爱护接地干线作为静电接地干线运用时，可不另设静电接地体。<2）当独立设备有防雷、防杂散电流等接地系统进行接地时,可不另设静电接地体。（3）除本款（1）、（2）项外，静电接地干线应在建（构）筑物（群）相对侧的适当位置至少各设一组独立的静电接地体，或通过邻近的建（构）筑物（群）内的静电接地干线引向独立的静电接地体。（4）除第一类工业建（构）筑物的独立防宙装置的接地体外,其它用途的接地体，宜作为静电接地用。计算机和电子仪器等设备应考虑静电干扰。（5）当单个钢筋混凝土基础的接地电阻值满意2.3.1要求时,该基础可作为静电接地体用。在同一组建（构）筑物（群）内，即使有数个此种合用的基础，并与接地干线相连接，但仍作为是一组静电接地体。（6）每组专设的静电接地体和作为静电接地的其它用途的接地体，其接地电阻应符合2.3.1和2.3.4的要求。2.6.6接地干线的接地体的钢材规格一般可按表2.6.6选用。地上用的材料应镀锌或涂漆，地下用的材料应镀锌。表2.6.6接地干线和接地体用钢材的举荐规格表2.6.6接地干线和接地体用钢材的举荐规格名称规格与单位地上地下室内室外扁钢截面积,mm2100100160厚度，mm4(5)4(5)4圆钢直径，mm12(14)12(14)11角钢规格，mm50X5钢管直径，mm50注：括号内数字为2类腐蚀环境中用钢村的举荐规格，其涂敷应符合CD90A685化工企业腐蚀环境电力设计技术规定的要求。2.7静电接地连接的要求2.7.1静电接地连接系统的各个固定连接处，应采纳焊接或螺栓紧固连接。埋地部分应采纳焊接。2.7.2在设备、管道的接地端头与接地支线之间，一般可用螺栓紧固连接，不宜采纳焊接固定。对有振动、位移的物体，连接处应加挠性连接线过渡。2.7.3对移动式设备与工具，应采纳电池夹头、鳄式夹钳、专用连接夹头或蝶形螺帽等连接器具与接地支线（接地干线）相连接，不应采纳接地线与被接地体相缠绕等方法进行连接。2. 7.4接地连接的详细做法应符合下列要求：（1）当连接处采纳搭接焊时，其搭接长度必需为扁钢宽度的两倍或圆钢宜径的六倍。（2）当连接处采纳螺栓紧固时，螺栓最小为M1.O（镀锌），W关金属接触面应去锈、除油污，并加防松螺帽或弹簧垫。当被连接的两端为不同材质时，宜实行涂接触导电膏等措施，以防电化腐蚀。<3）当连接处采纳电池夹头等器具固定时，有关连接部位应去锈、除油污。2.7.5当金属法兰采纳金屈螺栓或卡子相紧固时，一般状况可不必另装静电连接线。在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以与在安装时加防松螺帽等。2.7.6当被接地的物体是由非金属材料制作时，应选定或设置间接接地用的端头进行接地，此间接接地措施应避开遭遇机械振动、摩擦和拉压等损伤，并保证连接的完整性。2 .7.7与地绝缘的金属部件（如固定塑料法兰用金属螺栓、油面上的金属浮体等）的接地连接，可用镀锌薄钢板垫圈、镀锌钢丝和可挠多股金属线等相互连接并引出接地、3 .7.8在静电危害较严峻的场所，为了使转动物体军里接地，可采纳导电润滑脂或专用接地设施（如在无爆炸、无火灾危急环境内采纳滑环和碳刷等）进行接地。简单积聚静电荷产生静电危害的皮带或传送带,宜采纳导电橡胶制品。2.8非导体屏蔽接地的要求2. 8.1屏蔽材料应选用有足够机械强度且较细或薄的金屈线、网、板（如截面用2.5mm2的裸铜软绞线,22号孔眼与15mm的镀锌钢丝网）等，也可利用设备、管道上的金属体作屏蔽材料（如橡胶夹布吸引管的金属螺旋线、保温层的金属外壳等）。3. 8.2屏
