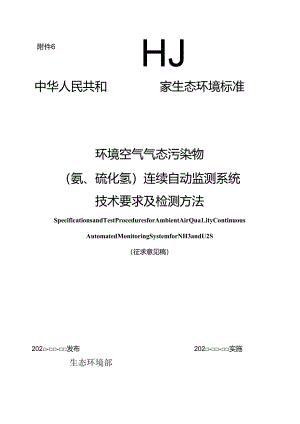

附件6HJ中华人民共和家生态环境标准环境空气气态污染物（氨、硫化氢）连续自动监测系统技术要求及检测方法SpecificationsandTestProceduresforAmbientAirQua1.ityContinuousAutomatedMonitoringSystemforNH3andU2S（征求意见稿）202-发布202-实施生态环境部前11Ii1玷用范国I2现的性引用文件I3术i和定义14系统原理与如成25技术要求36性能指标67检测方法7附录A（规范性附录）监测系统数据记录和处理要求15为贯彻中华人民共和国环境保护法和*中华人民共和国大气污染防治法#.防治生态环境污染.改善生态环境坊M,规范环境空气气态污染物（然、嫉化氮）连续自动监测系统的性使和侦fft.IH定本标准.本标准Mi定了环境空气气态污染物（骸、软化班连续自动监测系统（以下简称“监测系统”）的原理。组成、技术要求.性能指标和检测方法.本标准的附录A为规范性用业。本标准为首次发布。本标准由生态环境部生态环境监测司、法规与标准司组盥制订.本标准主耍起草单位I中国环境监测总站、上海巾环境监测中心。本标准生态环境部202年月H批准。本柝准自202口年月日起实施.本标准由生态环境部解拜.环境空气气态污染物（氨、硫化氢）连续自动监测系统技术要求及检测方法1适用范围本标准规定了环境空气气态污染物（卷,、磷化乳）连续自动监测系统的原理与组成、技术要求、性能指标和检测方法.本标准适用于环境空气气态污染物（氨、脱化乳）连续自动监测泵统的设计、生产和检测.2规范住引用文件本标准引用了下列文件或其中的条款.凡是注明日期的引用文件,仅注日期的板本适用于本标准.凡是未注日期的引用文件.其最新版本（包括所有的修改单）适用于本标准.HJ654环境堂气气态污染物（SO2,NO：.。-CO）连续向动监测系统技术要求及检测方法3术语和定义下列术语和定义适用于本标准.3.1点式监测系统pointmonitorI11esystem在固定点上通过样品采集单元采集环境空气并测定空气污染物浓度的监测系统.3.2开放光程监测系统openpathmonitoringsystem采用从发射然发射光束经开放环境到接收然的方法测定该光束光程上平均空气污染物浓度的监测系统.3.3参比状态referencestate温度为298.15K.压力为101.325kP谢的状态.3.4标准状态standardstate温度为273.15K,压力为101.325kPa时的状态.3.5专光程zeroopticaIpath开放光程监测系统处于校准状态下，光从光源发射战到接收端的光程,远小于实际测址时的光程，被称为零光程.3.6等效浓度equiva1.entconcentration在开放光程览测系统的测H光路中放置.校准池，通入标池气体，根据测状光程号校猴池长度的比例将标准气体浓度值转化为实际校处浓度加，该浓度为等效浓度。木标准中所有适用于开放光程监测系统性能指标检测方法的标准气体浓度假均为等效浓度假。4系统原理与组成4.1系统原理监测系统分为点式监测系统和开放光作监测系统，监测原理见表I.表1监测系统原理监测项目点式监测系统开放光程鼠苛系统Q化学发比法?光舲囊的光诺法/离轴积分腔输出光诺法/芳分吸收光i法/光/光道法等龙分吸收光谎法EJ调芾激光吸收光i»法事子级联激光吸收光1»法等化紫外英光法/光腔哀满光谱法，点轴枳分腔输出光肃法警MiW谐密光吸收光谱法等4.2 点式监测系统组成4.2.1 系统蛆成点式监测系统由样品采集单元、分析仪满.数据处理单元和校准单元组成，4.2.2 样品采集单元样品采集单元主卷由采样管路和采样泵加成,对环境空气样乩进行连续自动来样，4.2.3 分析仪器分析仪器对采集的环境空气样品中的氨和成化较进行洒盘.4.2.4 鼓抠处理单元数据处理单元对数据进行显示、采集、处理、存储和传输。4.2.5 校准单元校准单元主要由零气发生器、标准气体及动态校礼仪等组成，对分析仪器进行校准及核宣.4.3 开放光程监测系婉组成4.3.1 系统蛆成开放光程监测系统由分析仪器、数据处理单元和校准敢兀组成，4.3.2 分析仪器分析仪罂主要由光谱监测单元和分析单元组成.对开放测吊光路上环境空气样品中的双和硫化乳进行测量.允谱监测单元包括光源信号发射装置和光源信号接收装置,发射装置和接收笠置在同位置时，需配置反时健.4.3.3数据处理单元数据处理单元对数据进行显示、采集、处理、存谛和传输.4.3.4校准单元校准单元对分析仪器进行校准及核查，可采用以卜两种方法中的任种：a）校准单元由不同长度校准池和标猴气体组成,运用等效浓度原理，通过在浏双光路上架设不同长度的校掂池，米等效不同浓度的标准气体,对分析仪器进行校掂及核杳,结构如图I所示.m<*tAtJ*图1校准单元结构示意图b）校在单元由固定长度校准池、等气发生器、标准气体及动态检准仪殂成,通过向固定长度校准池中通入不同浓度的标准气体,对分析仪器进行校掂及核查.5技术要求5.1 点式监测系统技术要求5.1.1 外观要求5.1.1.1 1.1版测系统应具有产品铭蔚,铭牌上应标有仪器名称、型号、监泅因子、工作电压、生产单位、出厂编号、制造口期等信息.5.1.1.2 外观应完好无损，无明显缺陷.各零部件连接可堪.在操作键、按钮灵活有效，5.1.1.3 主机面板显示清晰.字符、标识易于识别.5.1.2 工作条件5.1.3 .1正常工作环境条件环境温度:20C30C;相对湿度：85%:大气压：80kPa-106kPa,5.1.2.2正常工作供电电压供电电乐：AC220V±22V：频率:50Hz±1Hz.5.1.3安全要求5.1.3.1绝缘电阻在环境温度为2Q1C'30X?、相对湿嗖W85%条件下，监测系统电源然子对地或机壳的绝缘也阻不小于20M.5.1.3.2绝缘强度在环境温度为20-30C、相对湿度这85%条件下,仪器在150OvHi1效ft)、50HZ正弦波实股电压下持续Imin,不应出现击穿或飞弧现象。5.1.4功能要求5.1.4.1样品采集单元要求5.1.4.1.1样品采集侬元一般包括两种结构,结构示意图畲照HJ654.5.1.4.1.2样品采埃单元应连接紧玄，避免漏气，采样总管入1应防止雨水和粗大的颗粒物进入，1.11J时陶避免鸟类和大型昆虫进入.采样头的设计向保证采样气流不受风向影响,稳定进入采样总管.5.14.1.3样品米英单元的制作材料，应选用不与被监测污染物发生化学反应和不称放有干扰物版的材料.采样总管、采样总管与分析仪涔连接的管路(简称“支管”>宜为聚四翅乙烯管或内除经过情性化处理的管路.支管外径宜为小1/4in(Iin=2.54cm),长度宜尽可能短且不超过2m,5.1.4,1.4采样总管内径范围为1.5Cm-15cm.采样气体在采样&管内的滞留时间应小于20s.采样总管内的气流应保持层流状态,支管应设置于乐祥总管的层流区域内.支管连接采样总管时应伸向采样总笆接近中心的位置.5.1.4.1.5为了防止因室内外空气图度差异造成的采样总管内壁结露,采样总管应加装加热零加热温度一般控制在40-C'50C.5.1.41.6分析仪器入口应安装孔径W5m的聚四班乙烯池膜。5.1.4.1.7在不使用采样总管时，可直接用管路采样，采样管路应选用不与被监测污染物发生化学反应和不择放有干扰物质的材料,宜为聚四胡乙烯管或内部经过惰性化处理的管路,采样气体滞留在采样管路内的时间应小于20S45.1.4.2校正单元要求5.1.4.2.1具备自动核查功能,可定期门动核会.且烦次可设置.5.142.2具Jfr手动和自动校准功废.5.1.4.2.3零气发生器具备除尘'除水、除油、除烧等的功能，5.143数据显示、记录和摘出要求5.14.3.1具备显示、记求和输出分析仪器内部工作状态数据和测量浓度数据的功能.不褥修改和刑除，数据格式和记录要求见附录A,5.143.2其的体枳浓度，除准状态质价浓度和参比状态质量浓度的切换功能.5.1.43.3具;数抠的标记功能.应使标记推护、质控、故障或其他异常情况.5.1.4.3.4只备系统软件升级自动备份功能,确保原有信息不被漫蠡.系统软件具备中文界面.应能显示软件版本号.5.143.5具自系统日志记录保存功能，日志记录至少包含登荥操作、工作状态、参数修改、时间修改'校准推护等信息类别，内容应包含操作权限用户、操作时间、操作内容、数值或状态等前后变化情况.FI志不得具有修改、甜除功能。R志保存时限不得少于1年，5.1.4,4断电恢复功能要求监测系统断电后,应能自动保存数据：恢复供电后监测系统应自动后动,并饯复正常工作状态，5.2开放光程监测系姣技术要求5.2.1外观要求外观要求见5.5.2.2工作条件5.2.2.1室外部件正常工作环境条件环境湿度：-30r'50C;大气压：80kPa-106kPa.5.2.2.2室内部件正能工作环境条件环境湿度；20C30-C:相对湿度：85%:大气压：SOkPa706kPa.5.2.2.3正转工作供电电压供电电压：AC220V+22V：翔率：50Hz±IHz,5.2.3安全要求安全要求见，1.3.5.2.4功能要求5.2.4.1校准单元要求校准单元应符合以下要求：a）使用434a）方式的校准单元，应具有自动记录测箍灯谱信息的功能.且应至少配备4种不同长度的校港池，校准他应选用高透光率的材质.6）使用4.3.4b）方式的校准单元，要求见5.1.42.5.2.4.2数据显示、记录和跄出要求数据显示、记录和输出要求见5.1.4.3。5.2,4,3断电恢复功能要求断电恢亚功能要求见5.1.4.4.6性能指标监测系统测量范围应为Onmohmo1.-20OnmoVmO1.性能指标应满足表1或表2要求。表1点式监测系统慎能指标要求依潮项目技术要求检测国监测系统械化乳监观系统方法零点噪声(0511InoVnxM0.5nmo1.',11x*1.7.1.1检出眼(1.OnfnoVmOI1.0nmoimo1.7.12示假误差20%眼程±5%±5%7.1380%5m±5%±5%精密度20%M巩S5%7.1.480%程3%3%24h漂移零点±2.011f11o1.mo1.±2.0nmoimo1.7.1、20%fttt±3.0IMnoVmO1.±3.0nmo1.,nx>1.80%疑程±5.0IVnormU1.±5.0nno1.),11x>1.7d澡格零点±3.0nmc*E1.±3.0nmi,m011620%ttR±5.0nfno1.,mo1.÷5.0nm<>1.,n1.«0%鼓程±8.0IwnoVnwI±
