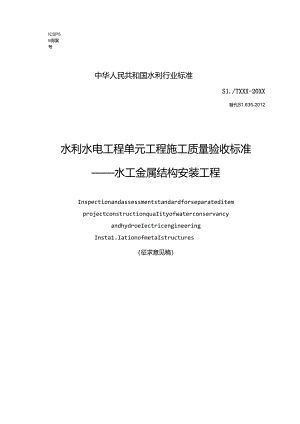

ICSP55得案号中华人民共和国水利行业标准S1./TXXX-20XX替代S1.635-2012水利水电工程单元工程施工质量验收标准水工金属结构安装工程InspectionandassessmentstandardforseparateditemprojectconstructionquaIityofwaterconservancyandhydroeIectricengineeringInsta1.IationofmetaIstructures（征求意见稿）20XXXXXX发布20XXXXXX实施中华人民共和国水利部发布根据水利技术标准制修订计划安排.按照S1.I20244水利技术标准编写现定的要求.对S1.635-2012水利水电工程单元工程施工质Jft验收评定标准水工金属结构安装工程3进行修订。本标准共10章和2个附录，主要技术内容包括：本标准的适用范围：一一单元工程划分的原则以及划分的组织和程序：一一单元工程质量脸收的如织、条件、方法；-水工金屈结构安装工程梏工质慨检验项目'质量要求、检验方法和检物数量.本次修订的主要内容有：一一调整了标准的适用范围：一一增加,调整了部分术语：修订了基本规定,明确/验收程序,完善了验收方法和数眼,增加构成工程实体的材料检验要求、检刈仪器要求及质敏验收信忠化的要求.取消原标准中关于优良等级的标准及相关内容；一一明确了单元工程股收中监理单位为粉收责任方,细化了监理对各检胺项目的粉收要求：一一较原标准优化了部分检验项目、质城要求、检验方法和抬依数法：一一将原标准不同类型网门埋件安装工程由三个章节合并为一个章节：一一将原标准不同类型闸门门体安滨工程由三个章节合并为一个章节：一一将原标准不同类型启闭机安装，程由六个章节合并为一个章节：一一增加了清污机和锌铁闸门两类设在安装工程施工顶吊蛤收标准：一一将原标准附录A”单元工程安装侦量验收评定表及安装质附检查表（样式）”修订为“单元工程施工防技检物表与验收表样式并增加“关键部位单元工程施工质量5金收签证表”：增加附录B“单元工程施工质量缺陷案表（样式）本标准所替代标准的历次版本为：一SDJ249.2-88S1.6352012本标准批准部门：中华人民共和国水利部本标准主持机构；水利部水利工程建设司本标准解拜单位：水利部水利工程建设司本标准主编通位：水利部建设管理与质量安全中心本标准舂编总位：水利部水工金属结构质量检验测试中心本标准出版、发行单位：中国水利水电出版社本标准主要起草人：黄玮李振海张忠生罗武先李成业蔡奇李红黄沽潘义为张振洲白会滨李碧吴金龙毋新房张小阳耿红热涂从刚伍卫平张兵本标准审查会议技术负责人：本标准人体例格式审查人：本标准在执行过程中，请各电位注意总结经验，枳祟资料，随时将有关意见和建议反馈给水利部水利工程建设司（通信地址：北京巾西城区白广路二条2号:邮政编码：100053：电话：O1.O-63202584：电子配箱：）,以供今后修订时参考.1总则12术语23基本规定33. 1一股要求33.2 分类项目能工质Ift验收43.3 单元工程施工质量5金收54压力钢管安装工程74. 1一般规定7-1.2祖装与安装7-1.3焊接94.4防腐蚀1!4.5水压试脸125钢闸门埋件安装工程145. 1一般规定145.2 祖装与安装145.3 惮接与防腐蚀186钢闸门门体安装工程196. 1一般规定196.2 门体组装与安装196.3 焊接与防腐蚀216.1止水橡皮安装226.5运行试验227拦污楣安笠工程241.1 一般现定241.2 埋件组装与安装241.3 榴体组装与安装241.4 惮接与防腐蚀251.5 升降试聆258启闭机安装_£程268. 1一般规定268.1 组装与安装268.2 焊接与防腐蚀308.3 运行试聆与载荷试缝309清污机安装工程359. 1一般规定359.1 线装与安装359.2 焊接与防腐蚀359.3 运行试脸3610铸铁闸门安装工程3710. 1一般规定3710.1 组装与安装3710.2 运行试验37附录A坦元，程施工质量检验与验收表（样式）39附录B单元工程施工质量映陷得案表（样式43标准用词说明44条文说明451总则1.0.1为加强水利水电工程施工侦证管理,统一水工金属结构安装工程的单元工郡施工质fit验收标准，规范照元工程验收工作，制定本标准.1.0.2本标准适用于水利水电工程水工金属结构安装_E程的单元工程施工质量验收.1.0.3水工佥M结构安装工程施工质量不符合本标准要求的单元工程，不应通过骆收。1.0.4本标准的引用标准主要有以卜标准：焊摄无损检测射线检测第1部分：X和你Iq射线的胶片技术3(GB/T3323.1>涂穆涂料前钢材衣而处理表面清洁度的目视评定第I部分：未涂覆过的钢材龙面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等侬3(GB/T8923.1>£涂过涂料前例材表面处理衣面清洁厦的目视评定第2部分：口涂覆过的钢材表面局部消除原有涂层后的处理等欲?<GBT8923.2)4汾:用涂料前.钢材表面处理表面清沽度的I1.视评定第3部分：焊缝、边缘和其他区域的表面蚊陷的处理等级3(GB/T8923.3)焊绘无损检测超声检测技术、检测等级和评定*(GB/T11345)涂假涂料函钢材表面处理喷射清理后的刑材灰面粗糙度特性第2部分：俄同喷射清理后钢材表面粗糙度等级的测定方法比较样块法3(GB/T1328S.2>夕焊缱无损检测破筋检测<GBT26951)焊缝无损检测焊缝底粉检测聆收等级3(GB/T26952)£焊缝无损检测焊缝渗透检测验收等级3(GB/T26953)夕焊缱无损检测超声拉测焊缝中的显示特征(GB/T297H)焊摄无损检测超声检测监收等级令<GBT29712>,焊缝无损检测射线检测验收等级第I部分：钢、模、钛及其合金MGB/T37910.1)4水工金属结构防腐蚀规范<S1.105)水工金属结构制造安装质量检验通则(S1.582)4水利水电工程单元工程施工质址物收标准电气装置安装工程<S1.637)承压设备无损检测第10部分：衍射时基法超出检测(9BT47013.10)4承压设法无损检测第15部分：.相控阵切声检测3(NBT17013.15)1.0.5水工金风结构安装工程的单元工程施工质Ift验收除附符合本标准规定外,尚应符合国家现行有关标准的规定.2术语2.0.1平元工程separateditemproject依据设计结构、施工部署和质量段收要求,由一个或若干个工种施工完成的最小粽合体是施工质限验收的基本总位.2.0.2关键部位单元工程separateditemprojectofcritica1.position对工程安全或功能有显著影响的单元工程.2.0.3单元工程施I：质珏验收constructionqua1.ityacceptanceofseparateditemproject在施工单位检脸合格的基础上，由工程质法粉收费任方加税相关单位根据本标准对工程实体质量进行检脸、对施工过程控制资料进行检查，确认单元工程施工质量是否达到合格标准的活动.2.0.4分类项目金属结物安装单元工程包含的部个分项都分。2.0.5主控项目dominantiten对单元工程的主要功能起决定作用和对安全、节能、环境保护有重大影响的检验项目.2. 0.6ffi11genera1.item除主控项目以外的捡脸项目。2.1 .7检验inspection时检骁项目的特征、性使IS行最测、检杳、试验等，并将结果与标准规定要求诳行比较，以确定每项性能是否合格所进行的活动。2.2 .8平行检物para1.1.e1.testing监埋雎粒在施工单位检验的同时，对同一检验项目迸行独立检验的活动.2.0.9见证检验witnesstesting隹设单位或监理单位以见证的方式对施工单位的检脸活动进行全过程监督，并认可其结果的活动.3基本规定3.1 一般要求3.1.1 参建单位现场管理机构应具有健全的质盘管理体系,加强施工中的质fit管理和过程控制，全面落实政知说任制.3.1.2 单元工程划分应在分部工程开工前,由建设单位组织监理、设计、施工等单位共同完成，井根据工程性质和部位确定关题部位单元工程.3.1.3 单元工程的脩工质尿验收，应在其包含的分类项目施工质疑验收合格的基础上进行.3.1.4 单元工程施工质量蕤收的检验项目、悔蛤方法和检聆数量:应符合本标准及S1.582的规定.抽检时应按照均匀分缶、具有代表性及有利于质量控制的原则布置检脸点位。3.1.5 构成工程实体的各种材料、构配件及设¢其现格型号及质量应确认合格.3.1.6 施工单位应按照工程设计图纸和施工技术标准进行施工过程质量控制和或Jri检验，并做好过程质最控制、检杳和检验记录，作为骁收缶杳资料。3.1.7 监理单位应采取旁站、现场巡视、见证检脸和平行检脸等形式进行施工过程质显控制和质量检验,做好过程质fit控制'检查和检5金记录,作为验收爵查资料.3.1.8 建设单位应对勘察、设计、监理、施工等单位的质值管理体系进行检查，并督促和关参建单位按本标准的规定怕好脩工旗敬的控却、检脸和验收工作。3.1.9 建设舱位可建立质量管理信息化系统,通过物联刈、互联N等信息化工具,进行质玳数据采集、传输、存储、防护和处埋.实现质量过程动态管控和质量验收信息化.3.1.10 关键部位单元工程的施工、顽玳同时处理等，应保留照片、音视频文件资料并归档，照片、音视频文件应准确反映侦量状况，同时记载拍摄时间、地点和对应的单元工程等信息。记录资料的蚊体及相关信息、内容格式应符合国家及行业档案资料的相关规定.3.1.11 用于质量检验的各类设备、仪器和计信器具的量程、箱度等指标应符合相关规他要求，并应按相关规定进行检定、校准。3.1.12 根据测师范用、测试条件和测量精度的要求.设各安装尺寸和形位误差的检测可采用大尺寸三坐标测量系统以及钢卷尺、钢直尺、直痢尺、平尺、富尺、羟纬仪、水准仪、水准尺、框架式水平仪、线锤、桀块、弦战等器具，允许偏差绝时做大于或等于211三时，也可枭用手持式激光测距仪“测地器具的精度应符合卜述规定：1 大尺寸三坐标泅母系统应以检定合格的高精度全站仪、经纬仪、激光跟踪仪、摄影刈Iit相机、关节肾、一:维激光旧描仪等设备作为主机.测量精度应优于0.5mm.2 铜桂尺检定结果应为I级合格，3 经玮仪将度应不低于DJ,姒。4 水准仪精度应不低于DS3级.5 水准尺精度应不低于InnU6 垫块工作面应规则、平整，高度误差应小于O1.rrm7 茏战直径应不大于0.5«n,且不应有接头。8 手持式激光测矩仪精度应不低于Ima。3.1.13 单元工程施工质Ift验收相关表格的规格宜采用M（21O11mX297Mi）.资料存档应符合下列要求：1单元工程施工质受检3金表和验收表（附录A）经签字、红印后前章，建设单位保存I份.其他参加验收的胞位各保存1份.2采用施工质心管理信思化系统的.验收后根据
