一文了解图像缓冲技术.docx

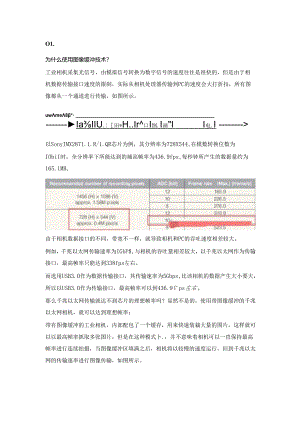

O1.为什么使用图像缓冲技术？工业相机采集光信号，由模拟信号转换为数字信号的速度往往是很快的，但是由于相机数据传输接口速度的限制，实际从相机处理器传输到PC的速度会大打折扣，所有图像都从一个通道进行传输，如图所示。uwme8*IaIIU.|田*H.Ir口I倒.I画"II电.I>以SonyIMX2871.1.R/1.QR芯片为例，其分辨率为728X544,在模数转换位数为IObiI时，全分辨率下所能达到的城高帧率为436.9fps,每秒钟所产生的数据量约为165.1MB,由于相机数据接口的不同，带宽不一样，就导致相机和PC的吞吐速度相差较大。例如，千兆以太网传输速率为IGbP$,与相机的吞吐量相差较大，以千兆以太网作为传输接口，最高帧率只能达到338fps左右。而选用USB3.0作为数据传输接口，其传输速率为5Gbps,比该相机的数据产生大小要大，所以以USB3.0作为传输接口，最高帧率可以到436.9ps左右。那么千兆以太网传输就达不到芯片的理想帧率吗？显然不是的，使用带图像缓冲的千兆以太网相机，就可以达到理想帧率：带有图像缓冲的工业相机，内部配包了一个缓存，用来快速装栽大量的图片，这样就可以以最高帧率抓取多张图片，但是在这种模式卜.，并不意味着相机可以一直保持最高帧率进行连续拍摄，当图像缓冲区填满之后，相机将以较慢的速度运行，回到千兆以太网的传输速率进行图像传输，如图所示。MftKtte>*nmiM<e02图像级冲技术的工业应用对于较为常见的工业相机，运用图像缓冲技术，在配置缓存的情况卜.，可以瞬时记录高速过程，即使用价格较低的相机实现性能较高相机所拍摄的效果。对丁高速相机，在相机自带内存的情况下，记录图像的过程也可以称为图像缓冲的过程，由于不涉及通过接口进行实时传输，由RN1.接收图像数据，即可将高速捕获的图片暂时放置在内存里，这也是图像缓冲技术的个较为成功的表现。此外，图像缓冲技术还具有广泛的用途，主要用于实时图像处理、传输优化、运动控制和机冷视觉等领域，以下是些具体的应用实例：1.实时视频监控：在安防监控系统中，图像缓冲技术用于临时存储连续的视频流数据，确保在数据传输过程中的画面连贯性，同时也能为后续的视频分析（如行为识别、物体追踪等）提供稔定的输入源。2 .机器视觉：在工业自动化生产线中，例如半导体晶圆检测、电子元器件装配定位、产品包装质量检查等环节，图像缓冲技术可以实现在高速运动I，的连续图像采集与处理.通过暂存并快速分析连续图像，系统能够精确地进行动态目标的位置、姿态估计以及缺陷检测。3 .数控机床与机器人：在精密数控加工或机器人操作过程中，图像缓冲技术结合而速摄像头获取工件或工具的位置信息，实时调整运动轨迹，实现精准控制.4 .远程操控与无人机：在远程操控设备如无人机、水卜.机器人等场景中，图像缓冲技术能够保证在无线通信可能出现延迟的情况下，依然能提供流畅、无间断的实时视频反馈，提高操控精准度和安全性。5 .大数据传输与云计算：在大规模的数据中心和云计铝环境中，图像缓冲技术可用干预处理和河存待传傩的大规模图像数据，优化网络带宽使用，减少传输延迟，并支持灵活的数据分发与计算任务调度.总之，图像缓冲技术为诸多工业应用提供了关键的支持，尤其是在需要实时处理和高效传输大量图像数据的场合.
