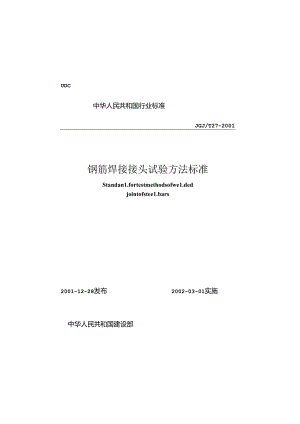

UDC中华人民共和国行业标准JGJ/T27-2001钢筋焊接接头试验方法标准Standan1.fortestmethodsofwe1.dedjointofstee1.bars2001-12-28发布2002-03-01实施中华人民共和国建设部中华人民共和国行业标准钢筋焊接接头试验方法标准Standardfortestmethodso(we1.dedjointofstee1.barsJGJT27-2OO1J140-2001批准部门：中华人民共和国建设部胞行日期：2002年3月1B中国速筑工业出版社2001北京中华人民共和国行业标准钢筋焊接接头试验方法标痕StandardfortestmethodsofWddcdjointofstedbarsJGJT27-2OOI.tW<M*<H1.发行Ot京i5JCrz11D各地新华书店、建筑书店经侨北京市共收印制厂印器开木.M0×H<*1/32印第I1.X字数，乂千字22冬2月第一虢2009*6月笫三次即富度价，K1.g元统一书号.1511217299版权所有B1.卬必究如If印装SftfrtfESf1.,可寄本社退换务政妁的10037本社网fctIhttp"/WWw.cabcom.网上书店:h"P/WWw.ch<n»-bui1.ding*关于发布行业标准钢筋焊接接头试验方法标准的通知建标2001264号根泥我部关于印发1995年工程建设城建、建工行业标准制订、修订项目计划（第一批）的通知（建标1995175号）的要求，由陕西省建筑科学研究设计院主编的钢舫焊接接头试验方法标施），经审查，批选为行业标准，该标准编号为JGJZT272001.自2002乐3月1日起施行。Ki部标准钢筋蟀接接头试验方法JGJ27-86同时废止°本标准由建设部负责管理和解释,陕西省建筑科学研究设计院负出具体技术内容的解释,建设部标准定额研究所组织中国建筑工业出版社出版。中华人民共和国建设部2（X）1年12月28日根据建设部建标（1995）175号文的要求，标准*制组通过广泛渡先研究，认应总结实践经验，并在广泛征求总见的垩础上，修订了本标准C本标在的主卖技术内容是：1总网；2拉伸试脸方法；3势切试验方法；4年曲试航方法；5冲击试验方法；6疲劳试验方法。修订的主饕技术内容是：1.取消了基本性使试航方法和特殊性能试脸方法的划分，统一规定了拉仲i脸，剪切试聆.芍曲成验、冲击试冷、疲劳试验等方法,耕去了硬度试总和金相试验.此外还胴去了原标准中的一些不适用的规定和附录；2.拉伸试验增加了钢筋窄间隙电弧焊、钢筋气压焊接头的规定；3.剪切试脸用加了钢筋烟接网试样的要求；4.冲击试验规定了以10mm×IOmmX55tnm带有V形缺口的Ct样为标准状样。木标准技术内容授权由主编单位负责具体解样:本标准主用他位是：陕西省建筑科学研究设计院（地址：西女市环城西路北段272号，IIK政编码；710082）本标准参加单位是：黑龙江省寒地虐筑科学研究院冶金工业部建筑研究总院上海市住安建设发屣总公司无锡市超兴钢筋联接设备石阳公司北京第一通用机械厂本标准主要起草人是：陈金安、李平康.扬焦川、纪怀钦、冯才兴,马玉城.o.为统一钢脑焊接接头的试脸方法,正确用价焊接接头性能，制定本标准。1.0.2本标准适用于工业与民用建筑及一般构筑物的混凝土结构中的钢筋短接接头的拉伸、剪切、弯曲、冲击和疲劳等试验。1.0.3试验应在1035C室温下进行。1.0.4钢筋烟接接头或爆接制品在质G聆收时，其抽样方法、试样数量及质量要求均应符合现行行业标选钢筋婢接及脸收规程JGJ18中的有关规定“1.0.5在进行钢筋燥接接买性能试费时，除应符合本标近外.得应符合国家现行有关强制性标准的规定。2拉伸试验方法2.0.1各种钢筋焊接接头的拉伸试样的尺寸可按表2.0的规定取用，2.0.8当在试样断口上发现气孔、夹渣、未焊透、烧伤等焊接缺陷时，应在成验记录中注明n2.0.9抗拉强度应按下式计算：<1=/（2.0.9）式中外抗拉强度（Mp试用结果数值应修约到5MPa,修约的方法应按现行国家标段数值性约规购）GB8170的规定进行；Fb呆:大力（N）;S0试样公称截面面枳。2.0.10试验记录应包括下列内容：试验编号；钢筋级别和公称直径；饵接方法；一试样拉断（或缩领）过程中的最大力；断裂（或缩颈）位置及离娓缝口距离；断口特征。2.0.11状验记录有关内容可按本标准附荥A的表A.01规定的铜筋却接接头拉伸、弯曲试脸报告式样般写。ff1.3.O.1.-2钢筋焊接网试样d/3剪切试验方法3.0.1试样的形式和尺寸应符合图3.0.1的规定。«3.0.1-1铜筋焊接计架试样3.0.2%切试q宜采用51程不大于30OkN的万能试检机.3.0.3剪切夹具可分为悬拌式夹具和吊架式催形夹具两种；试脸时，应根据成样尺寸和设备条件选用合适的夹具。3.0.4夹具应安袋于万能试脸机的上钳口内，并应央素。试样横舫应火紧于夹具的横槽内，不得转动。纵筋应通过纵槽夹紧于万能直冷机的下钳口内，纵筋受拉的力应与试龄机的加载轴线相重合.3.0.5加载应连续血平稳.闻载速率宜:为1030MI%s,直至试件破坏为止。从测力度盘上读取最大力,即为该试样的抗剪裁荷。3.0.6试驶中，当试验设备发生故卬或掾作不当而影响试龄数据时，试脸结果应视为无效V3.0.7成验记录应包括下列内容： 试样编号； 钢筋级别和公称直径； 试样的抗先栽荷； 断裂位置。3.0.8成验记录有关内容可按本标准附录的表A.0.2规定的铜脑电阻点焊制品力学性能试验报告式样填写。的无焊接缺陷。4.0.8试骏记录有关内容可按本标成附录A的表A.0.1规定的钢筋焊接接头拉伸、穹曲式验报行式样垠写。M或比缺口冲击试验方法GB/I229中标准©比V形缺口冲满试样的有关规定。试样皎口底部应光滑，不得有与统口轴畿平行的明显则鹤。进行仲裁试验时，试样缺11底部的粗糙度参数Rt不应大于1.6ma5.0.3样坯宜采用机械方法截取，也UJ用气割法截取。试样的制备应避免由于加工硬化或过热而影响金M的冲击性能。5.0.4同样斌蛉条件下同一部位所取斌样的散及不应少于3个。试样应逐个娟号，决口联部处横截面尺寸应精确测砧.并应记录“5.0.5测G试样尺寸的垃具坡小分度值不应大于0.02rmne5.0.6降击试验机的标准打击能豉应为3C0J(±IOJ)和150J(±10J),打击及间携盖的冲山速度应为5.055m&5.0.7试验机的试样支座及挨铺刀刃尺寸应符合现行国家标征金加总比缺口冲击试验方法GH6229中的有关规定。5.0.8冲击试验可在空温或负温条件下进行。室温冲击试验应在IO35匕进行,对试聆泅度要求严格的试验应在(20±2)E进行负期忒般温度有：(O±2H3、(-1O±2)V、(-2O±2)C、(-30+2)r.(-40±2)V等数种，可根据实际部委编定。S.0.9冲击试验机宜在探棒最大他量的10%90%但国内使用O5.0.10试舱胸应检爽挺簿空打时被动指针的网零差；回零差不应超过最小分度值的四分之一。5.0.11试祥应景贴支座放置,并使试样缺口的背面朝向汉便刀刃。试样缺11对称而应位于两支座对你面匕其偏系不应大于0.5mmo5.0.12忒样的冷却可在冰箱或盛有冷却剂的冷却箱中进行。宜采用干冰与乙肿的混合物作为冷却剂；产冰与乙砰混合时应进行搅拌，以保证冷却剂温度均匀。5.0.13测温用的玻璃温度计蚊小分度值不应大于IC,其误差应符合现行国家计Gi检定规程工作用玻璃液体泡度计检定规I1.程JJG130的规定.热电偶测点应放在控诅试样缺口内,控温试样应与试验试样同时放入冷却箱中。5.0.14冰箱或冷却箱中的温度应低于规定的试龄温度.大过冷度应根据实际靖况通过试验确定。当从箱内取出成样到接笛打击试样时的时间为35s、室温为(20±5),成总SJ度为0-40匕时，可采用12匕的过冷度值。5.0.IS夹取试样的工具应与试样同时冷却C在冰箱或冷却箱中放置试样应间隔一定的断肉，道样应在规定温度下保持足够时间,使用液体介质时,保SA时间不应少于5min;使用气体介质时，保温时间不应少于20min.5.0.16送样折断后,应检套断口，当发现有气扎、夹渣、裂纹等战陷时.应记录下来。5.0.17试样折断时的冲击吸收功可从忒验机表盘上直接读出。5.0.1«冲出切度(k)应按下式计算：ak=午(5.0.18)式中ak试徉的冲击韧度(Jcm2);AkV形缺F1.试样冲击吸收功(J)；F抗验前出样缺口底部处的公券裁面面枳(an2)。5.0.19庆龄记录应包括下列内容：一焊接方法、接头JS式及取样部位；试脸潟度；试验机打击能Q；试样的冲击吸收功或冲击初度：断口上发现的缺陷。如果成样未折断,应注明“未折断，5.0.20试聆记或右关内容可按本标准附录A的表A.0.3规定的钢筋煌接接头冲击忒验报令式样填写6疲劳试验方法6.0.1试样长度宜为疲劳受武氏度（包括焊缝和母材）与两个夹持长度之和，其中受试长度不应小于500mm.当试舲机不能满足匕述试样长度要求时，应在报缶中注明试样的实际长度。高翔疲劳试样的长度应根据试龄机的共体条件确定。6.0.2试样不得行气孔、烧伤、压伤和咬边等焊接缺陷，6.0.3试监时.可选用下列措施加工试样夹持部分：进行冷作强化处理；采用与钢筋外形相应的铜会模；采用与钢筋外形相应的钢套模.并潮注环仪树脂.60.4试验所用的疲劳诚弱机应符合下列规定：I试验机的都载荷示值不应大于±1%；2在连续试验IOh内.载荷振幅示值波动度不成大于使用被仙满量程的±2%;3试验机应具有安全控制和应力循环自动记录的装置。6.0.5应力循环频率应根据试验机的类型、试样的刚度和试验的要求瑜定。所选取的频率不得引起被芳受试区发热。低频收分试验的嫉军宜采用515Hz；离照疲劳试航机的粉率宜采用100-150o6.0.6将试样夹持部分夹在试验机的上、下夹具中时，夹具的中心线应与试验机的加被轴线或合。6.0.7试睑的G大和最小裁荷应根据接头的母材（纲舫）的力学性解、规格和使用要求等要素确定C裁荷的增加应嫂慢进行。在M聆初期裁荷若有波动应及时调整，宜到也定为止。6.0.8在一根试样的整个斌般过程中，最大和我小的疲劳栽荷以及循环族率应保持忸定，疲劳载荷的驯然变化不得超过初始值图6.0.12例筋W接接大豉芳试验SN曲或A.0.5钢筋燥接接头疲劳试验报告式样填写。本标准用词说明I为便于在执行本标选条文时区别对待.对要求严格程度不同的用词说明如下：(1)表示很广格，非这样做不可的：正而词采用必须反面词采用“严禁”。(2)表示严格，在正常情况均应这样做的：正血词采用“应，反面词采用“不应”或“不得”。(3)点示允许桁有选择,在条件许可时计先应这样做的：正面同采用“宜”，反面词采用“不宜衣小允许有选揖，在一定条件下UJ以这样做的,采用“可工2条文中指明应按其他有关标准执行的写法为“应按执行”或应符合的规定(或要求)，中华人民共和国行业
