《海南省生态环境分区管控成果电子数据规范（试行）》.docx

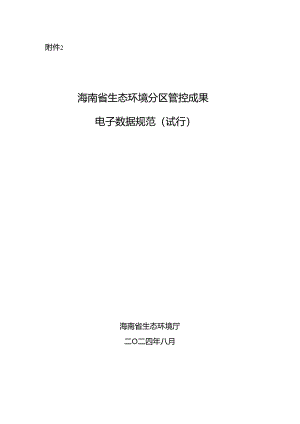

附件2海南省生态环境分区管控成果电子数据规范（试行）海南省生态环境厅二O二四年八月,II1刖5本规范规定了海南省省级、市县级生态环境分区管控成果（以下简称成果）电子数据的内容、形式和结构。本规范依据国家相关规范及技术要求制定，适用于海南省省级、市县级生态环境分区管控成果电子数据的报送和共享。本规范由海南省生态环境厅提出并归口。本规范编制技术单位：海南省环境科学研究院、深圳博沃智慧科技有限公司。本规范主要起草人:林宇渊、李银金、蓝才叁、林钮、席俐鹏、陈婷娇、欧开富、韦龙友。国家和我省生态环境分区管控规范有新要求的，一并参照执行。一、基本要求1（一）数学基础1（二）数据精度1（三）地理数据库及图层基本要求1（四）行政区划名称及代码1（五）编制范围1二、成果内容组成说明2（一）成果矢量数据2（二）管控要求2（三）成果文档材料3（四）图件成果3（五）支撑矢量数据3（六）其他材料3三、成果矢量数据规范4（一）文件组织与报送4（二）格式及命名要求5（三）矢量文件属性表及属性项11（四）编码规则15四、管控要求成果规范27（-*）管控要求表格（入库版）27（一）生态环境准入清单（发布版）35五、成果文档材料规范35六、图件成果规范35（一）文件组织与报送36（二）图件要求36七、支撑矢量数据规范37（一）文件组织与报送37（二）格式及命名要求38（三）支撑矢量文件属性表结构39八、其他材料规范44附录A45海南省行政区划名称及编码45附录B46主要生态环境问题表46附录C47生态环境分区管控成果数据自检确认表47附录D49生态环境分区管控成果清单表49附录E51生态环境分区管控成果动态更新材料报送要求51附录F53管控要求编制依据材料报送要求53附录G54成果电子数据属性表54海南省生态环境分区管控成果电子数据规范（试行）一、基本要求（一）数学基础坐标系统：采用2000国家大地坐标系（CGCS2000）。高程基准：采用1985国家高程基准。深度基准：采用理论深度基准面。投影方式：采用高斯一克吕格投影，分带方式采用3°分带，坐标单位为“米”，保留2位小数；涉及跨带的研究范围，应采用同一投影带。（二）数据精度工作底图数据的平面与高程精度应不低于所采用的数据源精度。依据影像补充采集或修正的数据采集精度应控制在5个像素以内。（三）地理数据库及图层基本要求1.数据库格式。采用地理数据库形式存储，文件类型为gdb02.图层要求。图层几何属性不包含测量值（M值）及高程值（Z值）。（四）行政区划名称及代码行政区划名称及代码应符合GB/T2260及民政部中华人民共和国县以上行政区划代码最新规定执行，详见附录A。（五）编制范围1.陆域编制范围衔接最新法定发布的海甫省国土空间规划及海南省国土调查成果的行政边界，沿海市县陆海分界线以海南省最新发布的海岸线修测成果为准，海岸线向陆一侧合围及向海一侧的人工岛、有居民海岛作为陆域编制范围。市县级应在省级层面划定的陆域编制范围内，统一采用海南省国土调查成果的行政边界（市县界、乡镇界）确定本市县生态环境分区管控成果的陆域编制范围。2.近岸海域编制范围衔接最新法定发布的海甫省国土空间海洋功能规划范围及市县际间海域勘界线成果，划定各市县近岸海域编制范围。二、成果内容组成说明（一）成果矢量数据包括环境管控单元（环境管控单元、近岸海域环境管控单元）和环境要素管控分区（生态、大气、水、土壤、声及自然资源）两类矢量空间成果数据。（二）管控要求包括成果数据管控要求表格（入库版）与生态环境准入清单（发布版）。成果数据管控要求表格即以电子表格形式导入海南省生态环境分区管控信息平台（以下简称“信息平台”）的管控要求，与成果矢量数据在信息平台上形成配套的展示分析使用；生态环境准入清单（发布版）即以文本形式对外公开使用的管控要求集成。（三）成果文档材料包括技术报告、方案文本、备案说明等材料。（四）图件成果参照关于印发“三线一单”图件制图规范（试行修订版）的通知（环办环评（2019）4号）（以下简称制图规范）编制的图件成果。（五）支撑矢量数据以矢量形式提交的，与生态环境分区管控最终成果生成及分析应用相关的其他重要支撑性数据。（六）其他材料包括但不限于以下成果：备案申请函、科学论证意见及采纳情况、证明材料、专家评审意见、自检确认表、成果清单表、管控要求编制依据文件。1.备案申请函。同级人民政府以公文形式向上一级生态环境主管部门提请成果备案的函。2 .科学论证意见及采纳情况。方案编制、成果更新中涉及需要开展科学论证内容的，需提交科学论证意见及采纳情况。3 .专家评审意见。由同级生态环境部门根据需要组织开展成果评审的专家评审意见。4 .自检确认表。对成果数据进行自检后填报的自检确认表（详见附录C生态环境分区管控成果数据自检确认表）。5 .成果清单表。根据提交的成果电子数据所列的清单表（详见附录D生态环境分区管控成果清单表）。6 .证明材料。涉及更新调整所依据的数据和文件，包括但不限于矢量数据、遥感影像、法律法规、政策依据、规划文件等及生态环境分区管控成果更新材料清单表（详见附录E生态环境分区管控成果动态更新材料报送要求）。7 .管控要求编制依据材料。编制管控要求时引用的依据文件，包括但不限于法律法规、部门规章、规范性文件、政策文件、规划文件、标准文件、批复文件、其他文件等及管控要求编制依据文件清单表（详见附录F管控要求编制依据材料报送要求）。三、成果矢量数据规范（一）文件组织与报送1 .文件组织成果矢量数据的文件组织采用二级目录结构存放，一级目录为ZIP压缩包,二级目录为地理数据库，数据库下存放矢量文件数据及矢量文件元数据图层。例：EcoRed1.ine46.zipEcoRed1.ine46.gdbECORedIine46、EcoRed1.ineMeta46图层。ZIp格式JKfe包数据库打包为ZIP格式<M.ECORedIinM6.zip)q»据姆内容相同的矢«文件ftw图1.z元W据图反GOB格式地理救揖军(例1EcoRed1ine16.gdb)矢Irt文件数据图反<W.ECoRed1.inZ6)失Irt文件元数据图反(例IEcoRwIIineMeU16)图1成果矢量数据存放结构目录2 .报送信息平台在信息平台填报数据入口”1成果矢量数据”目录下，根据成果矢量数据类型上传相应成果文件，目录见图2。1成果矢量数据1.1环境管控单元1.2近岸海域环境管控单元1.3生态空间管控分区1.4水环境管控分区1.5大气环境管控分区1.6土填环境管控分区1.7声环境管控分区1.8自然资源管控分区1. 9岸线管控分区图2信息平台成果矢量数据目录（二）格式及命名要求1 .图层要求<1）图层几何类型图层几何类型见表Io（2）图层文件内容成果矢量数据包括矢量文件数据图层及其配套的元数据图层，其中元数据是关于矢量文件数据的说明。（3）图层命名规则1）省级图层命名规则。图层名称+两位省级行政区划代码，例：InIcrgra1.edConIro1.Uni4602）市县级图层命名规则。图层名称+六位市县级行政区划代码,例：IntergratedContro1.Unit460100»图层文件名称见表Io2 .数据库要求（1）数据库内容。每个成果矢量数据库内包括1个矢量文件数据图层及1个矢量文件元数据图层。（2）数据库命名规则。数据库命名规则同图层命名规则，数据库名称见表Io3 .压缩包文件要求（1）压缩包格式。以成果矢量数据库文件为单位进行打包，文件类型为.zip。（2）压缩包命名规则。压缩包名称同数据库名称。表1成果矢量数据目录清单序号成果矢量数据类型数据库文件内容数据库文件名称图层文件内容IS层文件名称图层几何类型1环境管控单元环境管控单元数据库IntcrgratcdConUo1.Uni1.环境管控单元矢量文件IncergratedCoIi1.roIUnitPo1.ygon环境管控单元矢量文件元数抠IntergratedCont11)IUnitMetaPo1.ygon序号成果矢量数据类型数据库文件内容数据库文件名称图层文件内容图层文件名称图层几何类型2近岸海域环境管控单元近岸海域环境管控单元数据库MarincEcoConUoIUni1.近岸海域环境管控单元矢量文件MarineEcoControiUnitPo1.ygon近岸海域环境管控单元矢量文件元数据MarinCECOCOntro!Uni(Mc1.aPo1.ygon3生态空间管控分区佬域生态保护红线数福库EcoRedIine防城生态保护红线矢量文件EcoRcdIincPo1.ygon住域生态保护红线矢量文件元数据EcoRcdIincMeiaPo1.ygon4海洋生态俣护红城数据库EcoScaRcdIinc海洋生态保护红鼓矢量文件EcoSeaRed1.inePo1.ygon海洋生态保护红线矢量文件元数据EcoSeaRedIineMe1.aPo1.ygon5一般生态空间数据库EcoGenSpace一般生态空间矢量文件EcoGcnSpacePo1.ygon一般生态空间矢量文件元好据EcoGcnSpaceMctaPo1.ygon6生态空间一般管控区数揖库EcoGen生态空间一般管控区矢量文件EcoGcnPo1.ygon生态空间一般管控区矢量文件元数泰EcoGenMeiaPo1.ygon7水环境管控分区水环境优先保护区题据库HydroPriority水环境优先保护区矢量文件HydroPriori1.yPo1.ygon水环境优先保护区矢量文件元教抠HydroPriorityMc1.aPo1.ygon8水环境重点管控区一水环境工业污染重点管控区数据库HydroKcyIndustry水环境工业污染变点管控区矢量文件HydmKcy1.ndKtryPo1.ygon水环境工业污染重点管控区矢量文件元数据HydroKcyIndUStrjMetaPo1.ygon序号成果矢量数据类型数据库文件内容数据库文件名称图层文件内容图层文件名称图层几何类型9水环境重点管控区一水环境城铺生活污染重点管控区数据卑HydroKeyUrban水环境城维生活污染亶点管控区矢量文件HydroKeyUrbanPo1.ygon水环境城镇生活污染里点管控区矢量文件元数据HydroKcyUrbanMctaPo1.ygon10水环境重点管控区一水环境农业污染重点管控区数据库HydroKcyAgricu1.ture水环境农业污染重点管控区矢量文件HydroKeyAgric
