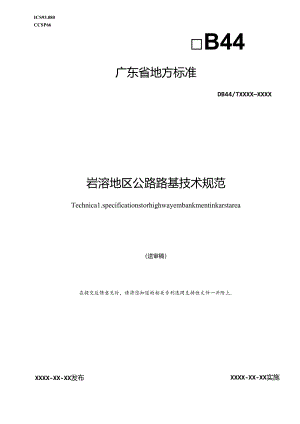

ICS93.080CCSP66B44广东省地方标准DB44/TXXXXXXXX岩溶地区公路路基技术规范Technica1.specificationstorhighwayembankmentinkarstarea（送审稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上.XXXX-XX-XX发布XXXX-XX-XX实施广东省市场监督管理局发布目次前者HI1范困12燃慈性引用文件13术语和定义14勘察3A1一股规定345工程地质调注443工程物探5d4钻探6A；稳定性评价75设计8A1一股规定849路堤8Iia路柜12R路基埸陷预测134E岩溶路基塌陷防治19SA路基防排水设计34S7运苜期路基病宙防治356施工36h1一般规定364夕路荔36£1项板门闭法38AA振携填充法39卜4加筋法39hA配箭板法397超载预压法40A直接填充法404Q破桢填充法41卜If1.钻孔濯注法41411溶洞加固法424O跨越法42卜n岩溶水434U运营期路基病害防治437检测4371一般规定4372路基4374顶板封闭法437A振塌填充法4474加筋法447A配舫板法4177超我预压法447A直接填充法411。破板填充法4571f1.钻孔灌注法45711溶洞加固法45717跨越法45711岩溶水45714运营期路基病害防治458监测45fi1一般规定46A9施工期监测46R1运甘期监测46附录A岩溶路翦战位选择（规范性51附录B算例资料性52B.1承载力验算法52B,2路基埸陷易发性预测52B.3加筋法53B.4配筋板法54B.5部板54-¾1.2-a-刖百本文件按照GB/T1.12020£标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.本文件由广东省交通运输厅提出.本文件由广东省交通运输标准化技术委员会归口。本文件起草单位：广东省交通规划设计研究院集团股份有限公司、保利长大工程有限公司、广东省玛速公路有限公司、中国地侦科学院岩溶地版研究所、广东盛翔交通工程检祗有限公司、广东交通实业投资有限公司.本文件主要起草人：岩溶地区公路路基技术规范1葩困本文件规定了广东省岩溶地区公路路基的勘察、设计、施工、检测与监测等相关内容.本文件适用于广东省岩溶地区各级公路路基的新建、改扩建及运营养护.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中.注日期的引用文件.仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单适用于本文件。GB12329-90GB.T43217-2023岩溶洞穴学基本术语GB.T50218工程岩体分级标准GB,T51275软土地狭路基航控标准DZ-T!5-136-2018DZTT0447-2023JGJ8建筑变形冽属规范JGJ79建筑地联处理技术规范JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范JTG3363公路桥涵地基与基础设计规范JTGC2O-2OI1公路工程地质勘察规范JTGD30公路路茶设计规范JTGD6O公路桥涵设计通用规范JTG1.>61公路后工桥涵设计规范JTGFJW1.公路工程版Jit检验评定标准（第一册土建工程）JTG.T3222-2020公路工程物探视程JTG.T3334公路滑坡防治设计规范JTGrr3650公路桥涵检工技术规范JTGT3365-02公路涵洞设计规范JTGT3610公路路运施工技术规范JTG，TD31-O2公路软土地基路堤设计与旗工技术细则JTGrrD65-（M公路涵洞设计细则DB42Z1497-2019DB4T2418公路跖堤软基处理技术标准GDJT1.-01-2024广东省高速公路工程地质勘察技术规程GDJT«）2-01-2024广东省公路路基边坡防护与排水设计指南3术语和定义GB.T43217、GB，T50783、GB.T5I275,JTGD30、JTGTD31-02.DB4T2418界定的以及下列术语和定义适用于本文件.?132岩溶karst水对可溶岩进行的以化学溶蚀为主.物理设蚀、报运和再沉枳、生物作用和岩体重力崩塌作用为辅的地质作用，以及由此所产生的现象.I来源：GB/T43217-2023,3.33.4覆盖型岩溶Coneeakidkarst,coveredkarst可溶岩被第四条沉积物置藁.置盖率大于30%,也称瞰伏岩溶.侏限:DZT15-136-2018.2.1.8,有修改)3A溶洞karMeave岩溶作用形成的洞穴.来源：DZ/T()447-2()23.4.11?fi岩溶土洞soi1.cave在可溶岂上用土层中由冲蚀、潜蚀、出空吸蚀等原因形成的空洞，来源:DZT0447-2023,3.2,有修改C?1f1.岩溶塌陷karstco1.1.apse在岩溶地区，由r岩体中的洞穴顶板坍用3致的地面塌陷，或开口岩溶洞隙与上匐土层中的水、气对上覆土层发生的力学效应导救的地面塌陷,前者为基岩塌陷，后者为土层塌陷.来源:GBT43217-2023,5.6.有修改211R15岩溶洼地karstdepression岩溶地区形成的-种时闭或近似丰闭的负地形。(来源:GB.T43217.2023.3.6.34U漏斗d1.ine岩溶地区呈汕斗形、碗蝶状、圆锥状的封闭洼地,底部常发行落水洞。俅源:GBT43217-2023,3.6.3.115A落水洞swa1.1.owho1.e洼地、谷地底部或边缘消泄地表水的洞穴,乂称消水洞.（来源:GB/T43217-2023»4.77A竖井shaft由落水洞进一步发育或洞穴顶板塌陷形成的深井状通道.侏源:GB,T43217-2023.4.8)11«?Tf1.消溢水洞cstavc1.c既疔既可消水、又可溢水的动态特征的溶洞，又称番公洞.来源:GBT43217-2023,4.1,34?911力溶潭b1.ueho1.e在岩溶地区成近状或井状，水深较大的天然地下水需头.来源:GB12329-90.5.201494工程地质调绘engineeringgeo1.ogica1.11upping通过现场观察、歌板和描述，对工程建设场地的工程博物条件进行调食研究，井将有关的地烦要素以图例、符号表示在地形图上的勘察方法。来源:JTGC20201I,2.1.3a%:"工程物探engineeringgeophysica1.PrUSPCC1.ing物探是地球物理勘探的简称，是以介质之间的物理性质差异为培础，运用物理学的原理、方法和专门的仪涔观测物理场的分布及变化，分析介质的物理性质、分布及形态的勘探方法。来源:JTGf3222-2020,2.1.1|1力?%水文地质条件hydrogeo1.ogica1.Condi1.iun地下水形成、分布和变化规律等地质条件的总称，包括地下水类型、埋藏、补给、径流、排泄以及水质和水m等。来源：DB42T1497-2019»3.1.34W岩溶路基karstsubgrade位于岩溶地区的路基。I来海DB42/T1497-2019.3.1.3)4勘察4. 1一般规定4.1.1 岩溶路基勘察应兖明路基所处的岩溶工程地质环境的特征、岩溶发育程度及分缶规律4.1.2岩溶路基勘察应遵循由面到点、由疏到密的动态勘察原则.勘察深度与勘察设计阶段相适应.施工阶段应根据需要开展工作，a)工可勘察应由点关注践路沿线誉溶发育状况、水文地桢情况.鸵握区域性岩溶发育规律及其对路段的影响，对场地稳定性和工程建设的适应性作出初步评价，为优选戏路方案提供地质依据,1b）初步勘察应i明岩溶及其伴生土涧、塌陷的分布、发育程度、发自规律，并按场地的枪定性和适宜性进行分区评价.时路线方案.桥路比选有重大影响的地段，目详勘精度完成。c）详细勘察应查明拟建工程范围及有影响地段的各种岩溶和土洞特征、岩溶堆填物性状和地下水特征，对路基设计和岩溶的治理提出建议，力施工勘察应计对方案变更或专门问SS进行补充勘察，开挖后揭示*溶发育的挖方路艇路段宜进行施工勘察。e）养护勘察应针对疑似出现土洞、扰动区的路基及其受影响范围.采用物探、怙探等手段进行确认.路基及其受影响范围内出现塌陷时,应根据处治辐求进行必要的勘察.4.1.3 岩洛路战勘察宜采取工程地质调绘、物探、原位测试、钻探、室内试验等相结合的琮合勘察手段,必要时宜采用无人机、手持三维激光扫描,遥感技术等进行勘察,初勘阶段应在工程地质调绘的基础卜.以物探方法为主,辅助以少量怙探,进行综合地质勘探.详助应在I：程地质调绘和初勘基础I：开展综合物探，明定舁常范围，结合钻孔进行综合勘探，采用的物探方法和勘探工作址应根据岩溶发育复杂程度确定。4.1.4 物探宜在工程地旗询绘基础上开展，并根据物探成果针对性布置钻探和原位测试工作。4.1.5 岩溶地质勘察应充分收集以下资料：a）与拟建公路行关的地形图、遥感图像、】：20万区域水文地质和工程地域图、地貌、第四纪地质、气象、水文资料；b）既有岩溶调查、观测资料和地方志、史料中有关岩溶灾情的记载；c）既有公路勘察设计、66工及养护相关资料.4.1.6除本文件外，尚应符介JTGC20、GDJTOOI-01-2024等标准的规定.A5工程地俺调绘4.2.1工程地防调绘宜在初步勘察阶段进行.后期勘察阶段可对工程地质条件红条或工程关键地段进行详细网绘，或对某些专门他版向阳作补充园绘.对岩溶问时特别严史的路段，工可阶段可开展必要两绘。4.2.2调绘范围应根据测区地质条件发朵程度和对工程的影响程度而定，初步勘察阶段宜沿戏路及其两侧各不小于20Om的帘状范阚进行调绘.4.2.3调绘应包括以下内衣：a）地下水的类型、分布、富水程度、埋藏条件、水位变化及运动规律；b）地卜,水与地表水的水力联系，地表水的消水位置和洪水眼迹的分布而程：c）土洞、岩溶水害、岩溶塌陷的成因、分布和发育规律：d）当地治理岩溶、土洞和地面塌陷的工程羟验，主要内容包括：地层式性、地质构造、地貌、洞隙、水文地质、岩溶埸陷等,水文地质应重点杳明岩溶水水位变化、补径排条件、泮地内涝情况、地卜水出水口、地衣水清水洞分布等。4.2.4工程地质调绘的比例尺应根据勘察阶段、工程特点和场地地质条件选定.各种比例尺的工程地质网绘播应有露头观察点或勘探点.调绘新度与工程地质网绘的比例尺相适应.初步勘察应沿蛤线及其两蒯各宽不小于20Om的带状莅围进行路战工程地质调绘，路战工程地顺调绘的比例尺为1；20,详勘阶段进行补充地质调绘，比例不应低于1:2000.笈杂情况可采用1:，00、Goo0.4.2.5工程地筋调绘可利用卫星、航测和陆摄像片等遥感资料进行地质解译成果应进行野外检验和核定.4.2.6调绘观察路畿，应来刖穿梗法与追索法相结合的方法，刻人能进去的溶洞，应通过测业获取启溶洞穴的形愈参数，调绘岩溶顶板裂黑发讦情况.4.2.7观察点的布置宜利用天然济头.覆盅层发育地带与路线设置
