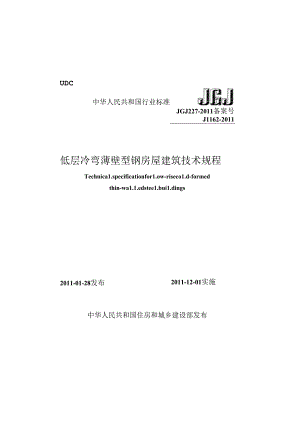

UDC中华人民共和国行业标准JGJ227-2011备案号J1162-2011低层冷弯薄壁型钢房屋建筑技术规程Technica1.specificationfor1.ow-riseco1.d-formedthin-wa1.1.edstee1.bui1.dings2011-01-28发布2011-12-01实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准低层冷弯薄壁型钢房屋建筑技术规程Technica1.SpCeifiCatiOnfor1.w-riscco1.d-formedthin>wn1.1.cds1.edbui1.dingsJGJ227-2011批准部门：中华人民共和国住房和城乡建设部施行日期：2011年12月I口中国建筑工业出版社2011北京中华人民共和国行业除潜低层冷守薄壁型钢房屋建筑技术规程Technica1.specificationfor1.ow-riseco1.d-formedthin-W1.cdi*tcc1.kii1.dingxJGJ227-2OH中国Jt筑工业sh*Ui出版、发行（Jt京西郊百万庄）各地新华书店、建筑书牌经侑北京红光制版公司制Ifi北京巾密尔卬咐M黑公司卬庭«开本，850×II6H*1/32印米，4字数：105千字20H年12月第一版2011年12月事次印安定价：MoO元统一出号；1511220621版权所有印必究如布印装质Ia阿?s,可寄本社退换（施M爆研100037）本社网址：hup：/www.c«网Ihttpwww.chin*-buiMi11R.corn,cn中华人民共和国住房和城乡建设部公告第903号关于发布行业标准低层冷弯薄壁型钢房屋建筑技术规程的公告现批准低层冷穹薄壁型钢房屋建筑技术规程为行业标准，编号为JGJ227-2011,自2011年12月1日起实旗.其中第3.2.1、4.5.3、12.0.2条为强制性条文.必须严格执行.本规程由我部标准定额研究所组织中国建筑工业出版社出版发行.中华人民共和国住房和城乡建设部2011年1月28口根掳原建设部关于印发2007年工程建设标准规检制订、修订计划（第一批）的通知（建标20071】25号）的要求.规程峭制组经广泛调查研究,认真总结实践经验,参考有关国际标通和国外先进标掂，并在广泛征求意见的茶础上，缰制本规程.本规程中以黑体字标志的条文为强制性条文，必须严格执行.本规程由住历和城乡建设部负责管理和对强制性条文的解律由中国建筑标准设计研究院负责具体技术内容的懈祥,执行过程中如有意见或建议请寄送至中国建筑标准设计研究院（北京市海淀区首体南路9号主语国际2号接，邮编：100048）.本规程主编单位：中国建筑标准设计研究院本规程参编单位I西安建筑科技大学同济大学长安大学清华大学公安部天津消防研究所博思格例帙（中国）上海美建钢结构有限公司北箱房屋有限公司上海绿筑住宅系统科技有限公M欧文斯科宁（中国）投资有限公司北京豪斯泰克飒结构有限公司中国建筑金属结构协会建筑钢结构委员会8江杭萧烟构股份有限公司上海铜之杰钢结构建筑有限公司本规程主要起点人员I沈祖炎¾郁银泉周天华小林李元齐郭彦林王彦政刘承宗苏明周秦稚群王宗存张跃峰张中权姜涛杨朋飞杨家泉杜兆宇李正春杨强跋本规程主要审查人员，张程春周绪红陈雪庭徐厚军姜学诗郭楂杰顾强李志明郭兵目次1总则】2术港和符号22.1 术语22.2 符号33材料与设计指标73.1 材料选用73.2 设计指标84基本设计规定104.1 设计修则104.2 荷就与作用104.3 4筑设计及结构布W124.4 变形果位M4.5 构造的一般提定155结构分析195.1 鳍构11算KUH195.2 水平有数效应分析206构件和连接计算226.1 构件计算226.2 逢按计算和构造277楼温系统297.1 IR规定297.2 «JttMift298墙体结构37R-ITS规定378.2 Ja体设计计算388.3 构造要求429星越系统M9.1 一般规定479.2 设计规定489.3 根架节点构造4910制作.防腐、安装及验收5210.1 制作5210.2 防腐5210.3 安装5314验收53H保温、隔热与防潮5711.1 -MUE5711.2 保if1.隔热构造5711.3 防港构造5712防火5913试尊6113.1 -锻规定6113.2 性AE试验61附录A确定螺仃材料抗剪强度设计值的标底试验64附录B墙体抗剪试验方法66构件R变屈曲应力计算69本规程用词说明72引用标准名录73Kti条文说明751.0.1为规危低层冷时薄壁型例厉屋建筑的设计、制作、安装及验收，做到技术先进、经济合理、安全适用、确保质量,制定本规程.1.0.2本规程适用了以冷泻薄壁型钢为主饕承重构件层数不大于3层.播口高度不大于12m的低层房屋建筑的设计、fifeI及验收10.3本规程根据现行国家标选f建筑结构可模度设计统一标准GB50068.建筑结构荷戏规蕊GB50009、便筑抗震设计规范GB50011.$钢结构设计规范GB50017,冷弯薄壁型的结构技术规范GB50018和:铜结构工程禽工质量倏收规范GB50205等规定的原则,结合低层冷穹薄壁型姻房屋的特点制定.1.0.4设计低反冷弯薄壁型钢房屋建筑时.应合评选用材料、结构方案和构造疳施应保证结构渝足强度、检定性和刚度要求，并符合防火、防腐要求.1.0.5低层冷弯薄壁型钢房屋建筑的设计、睡工及脸收,除应符合本规程外尚应符合国家现行有关标准的规定.2术语和符号2.1 术语2.1.1 股板加劲件webstiffener与1»板连接防止展板屈曲的部件.2.1.2 刚性撑杆b1.ocking与结构构件相连传递结构构件平面外侧向力，为被支承构件提供侧向支点的构件.2.1.3 1.3拼合构件bui1.t-upmember由槽形或卷边相形构件等通过连接组成的工字形或箱形构件.2.1.4 连接用钢c1.ipang1.e用于构件之间连接，通常考成婚的构件.2.1.5 1.5屋悔悬挑caveoverhang从外埔的结构外皮到屋项结构外皮之间的水平距离.2.1.6 钢带f1.atstrap由钢板切割成一定宽度的板带，可用于支掾中的拉条或传递技力的构件.2.1.7 楼面梁f1.oorjoist支承楼面荷载的水平构件.2.1.8 过梁header墙或屋面开口处主要将竖向荷载传递到相邻的整向受力构件的水平构件.2.1.9 9立柱wa1.1.stud组成墙体单元的竖向受力构件。2.1.10 1.10斜梁rafter按屋面坡度帧斜布置的支承屋面荷载的屋面构件。2.1.11 山地悬挑gab1.eoverhang从山培的结构外皮到屋顶结构外皮之间的水平距肉.2.1.12 I.12受力蒙皮作用stressedskinaction与支承构件可嘉连接的结构面板体系所具有的柢抗自身平面内剪切变形的能力.2.1. 13结构面板structura1.sheathing直接安装在立柱或梁上的面板用以传递荷载和支承墙（梁）2.1.14顶导梁、底导梁或边梁track布置在堵的顶部或底部以及楼层系统周边的槽形构件.2. I.IS墙体结构wa1.1.framing由立柱、顶导梁、底导梁、面板.支撑、拉条或撑杆等邮件通过连接件形成的组合构件,用于承受竖向荷载或水平荷载.2.1. 16承重墙bearingwa1.1.承受会向外背我的墙体.2.1.17 抗剪墙shearwa1.1.承受面内水平荷载的墙体.2.1.18 非承纸墙non-bearingwa1.1.不承受竖向外荷蛾的墙体。2.1.19钢板厚度thicknessofstee1.p1.ate钢基板厚度和镀层厚度之和.22符号2.2.1作用和作用效应M弯矩，N轴力1M个螺仃的抗剪承载力设计值；匕对抗拨连接件之间墙体段承受的水平剪力IS.考虑风荷载效应组合下抗剪墙单位计算长度的剪力，Sk考虑地震作用效应组合下抗剪墙单位计算长度的3材料与设计指标3.1 材料选用311纲材选用应符合下列规定：1用于低层冷剪薄壁型纲房屋承近结构的钢材.应采用符合现行国家标准碳索结构铜*GB/T700,低合金高强度结构钢GB/T1591规定的Q235级.Q345级钢材，或符合现行国家标准连续热镀锌钢板及钢带GB/T2518W连续热镀馅锌合金镀层钢板及钢带GB/T14978规定的550级铜材。当有可标依据时，可采用其他牌号的钢材,但应符合相应有关国家标准的规定。注I本规程将SSO级的材定名为1.Q5S0.2用于承豕结构的冷弯薄壁型钢的钢材.应具彳（抗拉强度、伸长率、屈服强度、冷弯试骑和硫、.磷含垃的合格保证：对燥接结构，尚应具有碘含量的合格保证.3在技术经济合理的情况下，可在同一结构中果用不同牌号的钢材.4用于承重靖构的冷芍薄壁型钢的铜带或铜板的镀层标准应符合现行国家惊准逐续用故锌钢板及钢带GB/T2518和连续热镀皑锌合金缺层钢板及钢带GB/T14978的烷定.3.1.2 连接件（连接材料）应符合下列规定，1普通螺栓应符合现行国家标准六角头螺栓C级GB/T5780的现定其机械性能应符合现行国家标准米固件机械性能螺栓、螺钉和螺柱1GBZT3098.1的规定.2裔强度螺栓应符合现行国家标准，铜结构用高强度大六角头螺栓、大六角螺母、单圈与技术条件GB/T1228CHTI231或彳钢结构用扭剪型高强度螺栓连接剧GBZT3632的规定.3连接薄铜板、其他金属板或其他板材采用的自攻、白钻螺打应符合现行国家标准自钻自攻螺钉GWT15856.1.-GfT15856.5或自刎灯GBe'T5282GB'T5285的M1.½.4抽芯傍钉应采用现行国家标?tt标准件用碳索钢热轧IS钢GB/T715中规定的B1.2或B1.3号钢制成，同时符合现行国家标准抽芯柳钉CWT1261512618的规定5射钉应符合现行国家标准射灯GB/T18981的规定。3.1.3 锚柱可采用符合现行国家标准碳素结构钢*GB/T700规定的Q235级钢或符合现行国家标准低合金高强度结构阚GB/T1591规定的Q345级铜制成.3.1.4 1.4在低层冷弯薄雕型钢房屋的结构设计图次和材料订货文件中.应注明所采用的钢材的牌号、质疑等级、供货条件等以及连接材料的51号（或铜材的牌号）必整时尚应注明对铜材所要求的机臧性能和化学成分的附加保证项目烟板M度不网出现负公差.3.1.5 结构板材可采用结构用定向窗花板、石誉板、结构用股合板、水混纤维板和斜板等材料.当有可晶依据时.也可采用其他材料.3.1.6 围护材料宜采用节能环保的轻质材料.并应满足国家现行有关标掂对耐久性、适用性、防火性、气率性、水密性、隔声和隔热等性能的
