YD_T 4395-2023 差异化保障业务技术要求.docx

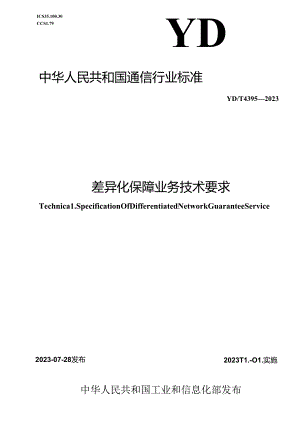

ICS35.100.30CCS1.79YD中华人民共和国通信行业标准YD/T43952023差异化保障业务技术要求Technica1.SpecificationOfDifferentiatedNetworkGuaranteeService2023T1.-O1.实施2023-07-28发布中华人民共和国工业和信息化部发布目次前=III1范围12规范性引用文件I3术语和定义14缩略语25业务综述35.1业务定义352业务功能353应用场景46业务特征46.1 QaS资源申请46.2 QoS资源修改46.3 QOS资源删除47业务流程57.1 QoS资源申请流程57.2 QOS资源修改流程57.3 QoS资源刑除流程68系统架构68.1 主要功能实体78.2 接口描述19业务对网络的要求139差异化Q)S机制要求139.2 路由要求139.3 计应要求149.4 会话管理14本文件按照GB"1.1-2020£标准化工作导则第1部分：标准化文件的结构和起琪规则3的规定内容起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别这些专利的货任.本文件由中国通信标准化协会提出并归口。本文件起草单位：中国联合网络通信集团有限公司、中国电信集团公司、中国移动通信集团公司、中讯邮电咨询设计院有限公司。本文件主要起草人：林琳、吕光旭、朱斌、陈长怡、陆刚、符刚、张剑本、臧磊、吴彤，差异化保障业务技术要求木文件主要规定了差异化保障业务的总体技术要求，包括业务综述、业务特征、系统架构、业务对网络要求等。本文件适用于移动通信网络中差异化保障业务技术的研发及测试。2册能引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中,凡注日期的引用文件，仅该H期对应的版本适用于本文件：不注日期的引用文件，其豉新版本(包括所有的修改革)适用于本文件。YDT3753-203)基于策略和计费控制(PCo架构的移动网络能力开放总体技术要求YD.T3684-2020基于策略和计费控制(PCc)架构的移动网络能力开放的应用接入捽制网元(AA。设符技术要求3GPPTS23.203策珞与计费控制架构：第：阶段(POIiCyandchargingcontro1.architcc(rciStagc2)3*9W½5t下列术语和定义适用于本文件.3.1倍力开放capabi1.ityexposure本标准定义的能力开放是指通过AAC设备,采用统一的开放接口向应用开放网络QoS保障等移动网络能力.3.2业务原务HPpIiCatMhiuncti<>n本标准定义的AF是指既包括第三方CPSP运营的AE也包括运营商运营的AF；AF可通过AAC设备的开放接口实现对网络接入用户访问互联网的QS能力进行控制。3.3应用接入控app1.icati<maccessContrO1.应用功能实体(AF)和策略计费控制实体(PCRF)之间增加1的应用接入控制网元(APP1.iCaIiOnAccessCon1.ro1.AAC),可用于根据应用的QOS要求向PeRI:申请、调整网络资源,同时根据应用要求向PCRF执行网络资源事件通知的订阅和取消订阅，可将AAC与AF之间基于XM1.的协议(例如S(WRestfu1.HTTP)转换为AAC与PCRF之间的DiamCtCr协议.简化应用开放要求、提高网络安全性.4卜列缩略语适用于本文件.3GPP第三代合作伙伴计划3rdGeneraIiOnPartnerShiPProjectAAA认证、授权和计费.Authentication、AuthorizationandccouniingAAC应用接入控制.App1.icationAccessContro1.AESE能力开放架构演进ArchitectureEnhancementsforServiceExposureF应用功能App1.icationFunctionAP1.应用程序编程接口App1.icationProgrammingInterfaceAPN接入点名称.AccessPointNaineAVP国性值对Attribute-Va1.uePairBBERF承载评定及事件上报功能BearingBindingandEventReportFUjWIi(HICP内容提供商ContentProviderDRADiame1.er路由代理DiameterRoutingAgentHTTP超文本传输协议HyperTextTransferPnxoco1.PC协议转换Pro(oco!ConverterPCRF策略与计费规则功能Po1.icyandChargingRu1.esFinWIionIP网络之间互联的协议1.ntcme1.P11>txro1.IPCANIP连接访问网络IP-CiMinectivi1.yAccessNetworkIMSI国际移动用户标识In1.cma1.iona1.Mobi1.eSubscriberIdentityJSONJavaScript对象符号JavaScriptObjectNotation1.TE长期演进1.ongTermEvo1.utionMSISDN移动用户ISDNMobi1.eSubscriberISDNNAT网络地址转换NetworkAddressTransfnnnPCC策略与计费控制Po1.icyandChargingContro1.PCEF策略与计费执行功能POIieyandChargingKntbrccmcntFunctionPCRF该略与计费规则功能Po1.icyandChargingRu1.esFunctionQoS业务质址Qua1.ityofScrviccRAT无线接入技术RadiOAccessTechno1.ogyREST衣述性状态转移ReixeseniaiioiKiISca1.eTransferOCS在线计费系统On1.ineChargingSystemOFCS离战计费系统Off1.ineChargingSystemSCTP流控制传输协议StreamContro1.IransmissionProtoco1.S1.A服务等级协议SerViCC1.eve1.AgreementSOAP简的对象访问协议Simp1.eObjeaAccessProtoco1.SP业务提供商ScniccProviderSPR签约脚本数据库SubscriptionProfi1.eRcpositorjtSTR会话终止请求Scssion-Tcrmination-RcqucstTCP传输控制协议TransmissionCont11>1.ProKxroITDF液房检测功能TrafficDetectionFunctionTPS每秒事务处理肽TransactionPerSecondUE用户设得UserEquipmentUR1.统一资源标识符UniformRcOUrVeIdCnIifiCrUR1.统一资源定位符UnifOnnResource1.ocatorURN统一资源名称UniformResoveNameXM1.扩展标记语言Extensib1.eMarkup1.anguage6业务绿逑5.1业务定义差异化保障业务是以业务质质(QUHi1.yofSeriCe.QoS)保障为核心，基于4G网络PCRF网元提供的动态QOS资就调捽能力,通过AAC转换成标准的、轻我级的AP1.面向第三方应用开放QOS资源能力，果于应用/用户级别提供差异化网络保障业务。6.2 业务功能差异化保障业务主要应用于对4G移动宽带接入时有带宽、时延等差界化保障需求的应用，主要功能包括时延保障和带宽保障.a)时延保障.通过移动网优先两度策珞以及对被保隙业务流量的过避识别，实现被保障业务流爪的无线优先调度和转发，以降低移动接入网络因索引入的时延，齐户可根据实际需要按需调用，并提供必要的用于被保障业务流妓过泄识别的信息.可以根据客户需求为客户提供保障服务使用加统计及分析报表等.本功能适用于时时延敏感、带窕需求较低的业务流.b）带宽保障.通过移动网优先调度策略以及对被保障业务流fit的过活识别.突现无线资源预留，最大程度地确保被保障业务流量所需的带宽资源客户可根据实际需要按需调用，并提供必要的用于被保障业务流批过源识别的信息和保障带宽需求，可以根据客户的需求为客户提供保阳服务使用址统计及分析报表等。6.3 应用场事差异化保障业务可以提供以"1种应用场景。a）提供临时/全时段QOS保障.用户在访问某种业务时，有合作关系的业务伙伴需要为用户提供大带宽的服务，可以为用户使用的该业务提供临时/全时段QOS保障.b）提供特定场景的QoS保障.用户在使用某种业务时，有合作关系的业务伙伴需要为用户在特殊场妙下提供大带宽的服务，例如针对某一时段、针对某-4寺殊业务类型等，可以为用户使用的该业务提供特定场景的加速（QnS保障）.0提供指定用户群的QOS保障。为业务合作伙伴指定的用户群体提供业务加速，既可以是业务的临时加速，也可以是业务的全时段加速。d）为指定业务提供QoS保障。为指定业务提供质量保障,例如为运营商自有业务手机视频、云游戏、MM卜我提供高速率、低时延、低*包率的质址保障，6JiwHWE61QoS资源申请QOS资源中清可用r为某个特定业务中诂所需的QOS资源，网络将时该业务执行端到端的QOS保除本能力支持保证带宽的QOS策略,或者基于优先级调度的不保证带宽的QOS策略，具体的QoS策珞由运营商根拉:应用类生统一规划.6.2QoSftXItttAAe应支持QOS资源修改能力，该能力用于修改某个特定业务的QqS.可以增加、删除业务数据流，修改业务数据流的带宽。当修改8S资源时，需要指定当前所有的业务流信息，如果一个业务流之前没有包含，即表示新增,如果以前包含的业务流在当前消息中不存在,表示删除对应的业务流,如果业务流已经存在,上卜行带宽不一致时,表示修改该业务流的5S.63QoSffmNtAAC应支持QoS资源删除能力，该能力可用,为某个特定业务删除所申请的QOS资源，无线网络将恢复该业芬的缺省QOS策略，7业务流程差异化保障业务流程允许第三方应用调用QOS能力进行QoS资源申请、修改和删除业务流程，各业务流程均涉及从第三方应用AF触发到AAC并且与PCRF交互完成响应的策略全流程，该业务流程适用于4G移动网络，本节所述业务流程遵循3GPPTS23.203及YD1T3753-2020f基于策略和计费控制(PCC)架构的移动网络能力开放总体技术要求3。7.1 QoSiM1.申请藻程QOS申请业务流程如图1所示，流程说明如下。a)AF发起差异化网络保障业务QoS资源申请流程，携带儒要保障的手机私有地址、公网地址、手机号码、目标服务器地址，保障带宽大小等信息。b)AAC解析应用携带的信息，组装DiamCtCrAAR请求区发起专载建立申请.C)核心网刊断AAR请求中的私有地
