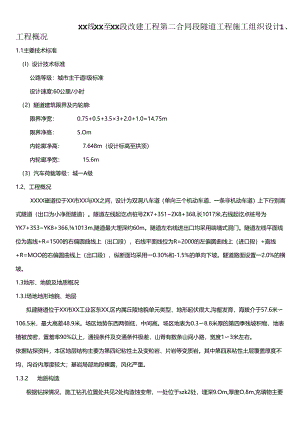

XX线XX至XX段改建工程第二合同段隧道工程施工组织设计1、工程概况1.1主要技术标准（I）设计技术标准公路等级：城市主干道I级标准设计速度:60公里/小时（2）隧道建筑限界及内轮廓:限界净宽：0.75+0.5+3.5×3+2.0+1.0=14.75m限界净高：5.Om内轮廓净高：7.648m（设计标高至拱顶）内轮廊净宽：15.6m（3）汽车荷载等级：城一A级1.2、工程概况XXXX磁道位于XX市XX与XX之间，设计为双洞八车道（单向三个机动车道、一条非机动车道）上下行别离式隧道（出口为小净距隧道）。隧道左线起讫点桩号ZK7+351ZK8+368,长1017米,右线起讫点桩号为YK7+353YK8+366,1013m,隧道最大埋深约60m。隧道左右线进出口均采用端墙式洞门。隧道左线平面线位为直线+R=1500的右偏圆曲线上（出口段），右线平面线位为R=2000的左偏圆曲线上（进口段）+直线+R=MOO的右偏圆曲线上（出口段），纵断面均采用一0.30%和-1.5%的单向下坡。隧道路面设置一2.0%的横坡。1.3地形、地貌及地质概况1.3.I场地地形地貌、地层拟建隧遒位于XX市XX工业区东XX,区内属丘陵地貌单元类型，地形起伏很大,沟壑发育，海拔介于57.6米106.5米，最大高差48.9米。场区地势东西两侧低，中间高。场区地表为0.38.8米厚的第四季残坡积物，地表植被茂密，置羞率90%以上，通视条件及交通条件极差，山脊有数条山间小路，宽度13米左右。依据钻探资料，本区地层结构主要为第四纪粘性土及变粒岩、片岩等变质岩。其中第四系粘性土层覆盖厚度不均，沟谷内厚度较大；基岩局部地段裸露，风化严重。1.3.2 地质构造根据钻探情况，施工钻孔位置处共见2处构造蚀变带，一处位于szk2处，埋深9.Om,厚度O.8m,充填物主要为红褐色粘性土及片岩风化物。另一处位于szk7处，埋深21.0m,厚度约1.Om,充填物主要为杂色粘性土及风化物，夹有碎石块。区内构造主要为断裂构造、韧性挤压变形构造和节理裂隙。通过区域地质调查，共发现断裂构造4条(物探推测12条，钻探揭示2条)，规模较小，地表延伸较短，宽23米左右；节理裂隙较发育。断层F1.(地质测绘实质材料图，下同)：位于左隧道K7+715附近冲沟内，产状H5Z63,长约50米，宽.2米左右。主构造面岩石较破碎，见褐铁矿化。断层F2：位于左隧道K7+843附近冲沟内，产状UOON630,长约70米，宽2米左右。挤压破劈理发育。断层F3：位于左隧遒K7+918附近冲沟内，产状850/580,长约60米，宽2米左右。主构造面岩石较破碎，见褐铁矿化。断层F4：位于左磁道K8+000附近冲沟内，产状。730/610,长约70米，宽2米左右。挤压破劈理发育。1.3.3 场地岩土体特征根据钻孔揭露，分析场地岩土体成因，将各岩土体自上而下分述如下：1.3. 1第四系粘性土层耕植土(QF)主要分布在场区表层，黄褐色，松散稍密，稍湿，主要成分为粉质粘土、粉土，含碎石角砾、片岩风化物及植物根系。洪坡积±(QjM)主要分布在两侧洞口附近的山坡及冲沟附近。以粉质粘土为主，黄褐色，可塑硬塑，含有少量碎石角砾及片岩风化物，具铁镒质浸染，厚度一般1.84.9米，为笫四系全新统风化洪坡积形成。残坡积土(QFa)主要分布在两侧洞口附近的山坡及冲沟附近。以含碎石粉质粘土为主，黄褐色,硬塑，含有大量碎石角砾及片岩风化物，厚度一般1.73.3米，为第四系全新统风化残坡积形成。1.3.4片岩、变粒岩区内所见片岩、变粒岩，分布于隧道中轴线及两侧，岩层产状一般为北西南东走向，倾角3570。地表所见一般为强风化状态，各钻空1.不同深度均见其存在。片岩(PUfg)黄褐色灰绿色浅灰色，鳏片变晶结构、片状构造。厚度较大，地表多为强风化弱风化，随埋深增大，风化程度也逐渐减弱。变粒岩(PHfg)风化面为黄褐色，粒状变晶结构，块状构造。主要矿物成分为长石、石英及少量云母。该岩层仅分布在szk6周围地段，风化裂隙发育，沿裂隙面伴有次生矿物。上述片岩和变粒岩属粉子山群岗番组地层，是由区域变质作用形成的。1.3.5水文地质条件1.3.5.1地下水类型根据地下水的赋存条件及运动特征，场区内地下水类型可分为第四系松散层孔隙潜水、基岩风化裂隙水及构造裂隙水三大类型。(1)第四系松散层孔隙潜水主要分布在冲沟发育地带，其厚度较薄，含水层主要为第四系沉积粉质粘土央有少量砂、砾及碎石，水量较少，流向主要受地形控制，大气降水为主要补给来源,地下迳流为主要排泄途径。（2）基岩风化裂隙水基岩风化裂隙水主要分布在强弱风化片岩及变粒岩中，水量较少，地下水流向主要受她形控制，地下迳流及下游人工开采为主要排泄途径，大气降水及越流为主要补给途径。（3）构造裂隙水含水层根据本次钻探过程中取得的岩芯资料，SZk2、szk7处均见有小的构造破碎带存在，破碎变带周围岩体水蚀现象严重（szk3孔17.0m处岩体水蚀严重），岩体破碎。该处为场区主要富水地段，水量相对较大，迳流速度快。在钻进过程中仅szk7孔16.Om处漏浆严重。1. 3.5.2地下水对混凝土的腐蚀性评价依据公路工程地质勘察标准附录的规定，为评价地下水对混凝土的腐蚀性，对区内地表水体（Szk5孔南约300In水塘）进行水质分析后，可判定隧道区地表水对混凝土无腐蚀性。1.4水文气象条件路线所在地区属暖温季风性气候区，海洋性气候，受海洋调节和控制作用明显，具有温度适中、空气湿润等气候特点，雨量较多集中在7、8、9月。昼夜温差较小,多年平均气温11.9tC,最高温度38.4七，最大冻土深度46厘米，年平均风速4.2ms,年最大风速40nso1.5地震胶东半岛北部为多震区，地震活动上具有强度小、频率高、震源浅、有感范围广的四大特点。与构造息息相关，有史以来发生的最大地震为6级，这反应了半岛地区内部比较完整，无大型断裂和断陷存在，19701979年，胶东半岛发生了43次大于3级有感地震。据区域地震烈度区划图（1990年），本区地震动峰值加速度为OJOg,抗震设防采用简单设防。地震根本烈度为Vi1.度。2、设备、人员发动周期和设备、人员、材料运到现场的方法2.1 人员方案及发动周期根据本工程的工程数量、工期要求及定额工日，并结合拟进场机械配备情况、进场队伍施工经验、施工水平，由1个专业隧道施工作业队1个机械队进行施工。劳动力实行弹固结合，灵活组织、动态管理，依据总要求和各分项、分部及单位工程之间的内在联系，实行平行流水或交叉作业，施工顶峰期拟投入全员总人数170人（其中经理部36人）。2.1.1 人员安排方案人员安排方案见下表主要管理人员名秫方案到场人员说明付经理1人负责平安、质量、施工进度财务1人负责工程资金拨付,保证工程顺利进行技术主管2人负责技术、平安、质量生产主管3人负责平安、质量、施工进度专职平安员2人负责施工平安质量工程师1人负责施工质量试验工程师1人负责喷砂和二衬硬外观质量以及试件取样测量技术人员3人负责技术、质量领工员8人负责平安、质量、施工进度合计22人后勤人员名称方案到场人员说明材料及采购主管1人负责保证施工和生活设备配件采购供绐电工2人负贲洞内外动力、照明用电库管员1人负责保证施工和生活设备配件发放空压机司机6人负责洞内估爆和喷碗施工用风水池值班员2人负责洞内外施工和生活用水炊事员2人符合饮食卫生标准合计14人钻爆工班人员名秫方案到场人员说明工班长2人负责平安、质量.施工进度付工班长4人负责平安、质量、施工进度钻爆工40人含风钻设备维修、管道工.电工合计46人土石方装运工班人员名称方案到场人员说明司机16人机嫉设备修理4人含电工、电焊工合计20人支护工班人员名称方案到场人员说明工班长2人般喷射手4人工人30人含机械维修电工2人电焊工8人合计46人钢筋、机械工班人员名称方案到场人员说明钢筋工12A电工2A电焊工8人合计222.1.2 施工人员发动周期若我单位中标，在接到中标通知书后立即组建工程经理部，组成以工程经理为组长、以各部门负责人、工区长和作业队长为成员的先遣组，完成队伍的设营及临时设施布设。本合同段人员就近调遣，保证5天先遣人员50人到达工地，工程经理部挂牌办公，代表我单位全面履行在投标中的承诺，为施工做前期准备；参加本合同段施工的队伍，将按任务划分施工进度安排，依据劳动力安排方案陆续进场。见下表。人员动态投入表施工时间投入人数年度季度20092170317041702010I170217031702.2 施工机械设备配置方案及发动周期2.2 .1设备方案和发动周期施工机械依据施工进度和现场施工的要求进行动态管理，满足效劳周期，就近调配。具体使用时间依据施工需要提前1月调配或按业主、监理工程师的要求进行安排，到达业主和监理工程师满意。开工急需的首批设备和先遣人员提前安排，在业主允许进场后7日内到达施工地点，首批进场设备下表。2.2.2主要施工机械设备配备机械设备配备，遵循以下原则：（1）优选精良、先进、适合本合同段工程的最正确施工机械设备，合理进行匹配，使全线形成快速施工能力。（2）根据本合同段工期及工程量，使机械设备能力大于进度方案指标能力，有足够的设备储藏。（3）同类机械设备尽可能采用同厂家设备，以便于维修、配件供给和通用互换,确保机械使用率。首枇进场的机械设备仪器表序号设备名称单位数量型号功能备注1发电机台1250KVA2内燃空压机台212m3min3装载机台2Z1.C-501推土机台2TY-1805挖掘机台21.0m36汽车台44.5T7风钻台30YT-288抽水机台39潜水泵台61()在搅拌机台2JZ-50011跄喷射机台312铜能加工设备套113测量仪器套214载重汽车台315T15汽车起重机台1QY-1616工程指挥车台22.3 检测仪器设备配备方案及发动周期2.3 .1设备调遣发动周期材料试脸、质检仪器设备、测量设备将按照工程进度方案的需要，从工地附近工点分期调入，井到达满足监理工程师的要求；开工前期急需的局部测量、检验仪器将在业主允许进场7日内运达现场。2.3.2主要施工检测仪器设备配备方案施工检测设备配备遵循以下原则：仪器设备配备遵循以下原则：（1）仪器设备配置合理，数量充足，满足施工需求。土方施工机械设备序号设备名称方案到场设备说明1挖掘机
