仁博高速TJ21标临电方案.docx

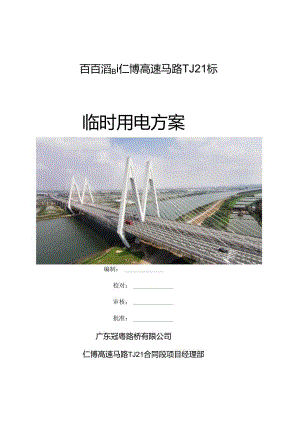

百百滔Bi仁博高速马路TJ21标临时用电方案编制：校对：审核：批准：广东冠粤路桥有限公司仁博高速马路TJ21合同段项目经理部2015年12月10日一、编制依据1二、工程概况1三、临时施工用电计算采纳方法7四、变压器及低压线截面枳大小的选择8五、用电管理15六、制定平安用电措施和电气防火措施21七、事故应急预案27临时用电施工方案一、编制依据1、广东省仁化（湘粤界）至博罗马路两阶段施工图设计；1、施工现场临时用电平安技术规范JGJ462005；2、广东省仁化（湘粤界）至博罗马路新I三至博罗段平安生产标准化管理手册（试行）第一分册；3、建筑电气工程施工质量验收规范GB50303-2002；4、供配电系统设计规范GB50052-95：5,建设工程施工现场供用电平安规范GB50194-93；6、与建设单位签订的有关协议、纪要，设计技术交底施工技术文件等:7、广东南粤交通仁博高速新博管理处、冠粤路桥有限公司有关文件；8、项目总工编制颁布的指导性施工组织设计；9、广东省交通运输厅颁发高速马路施工平安标准化管理规定二、工程概况1、广东省仁化（湘粤界）至博罗马路为武（汉）至深（JiII）高速马路中一段，是广东省规划“九纵五横两环”中“第四纵”的一段，与京珠高速、西赣高速及在建的大广高速、韶赣高速一并构成尊北地区宜通珠三角及港澳地区的快捷通道，是广东省中部南北向乂一条重要通道。项I=I建成后完善r广东省的干线马路网结构，对加强珠三角发达地区向粤北欠发达地区经济辐射实力、促进粤北地区的发展及促进泛珠三角洲区域合作等具有重要的意义。2、主要工程数量：仁博高速马路TJ21标段主线桩号为K429+230K433+317.457、K432+500K442+000,长链长度817.457m,全长13.587公里，项目位于惠州市龙门县龙江镇及博罗县公庄镇。本项目共有27座桥梁,重点工程为龙江2号特大桥，该桥跨越大面枳水田及县道X218,桥长1506m；蒲田枢纽互通含8条匝道、11座桥梁（共1540m）,其中3座桥梁跨越广河高速：官山大桥跨越大面积耕地，桥长960m；涵洞、通道共46座；有6处挖方边坡高度超过30m,是工程施工的一个难点和重点。本项目土石方工程中挖方348.7万立方，填方278.2万立方，设互通立交2处（蒲田枢纽互通、官山互通）。3、变压器的主要布置状况：依据沿线的实际施工用电状况，我标段支配按施工工点具体用电布设变压器14台（其中500KVA变压器4台：315KVA变压器7台：250KVA变压器2台；200KVA变压器1台）。各变压器布设位置及主要用电设备如下表:仁博高速马路TJ21合同段变压器设置规划一览表编号安装位置变压器容址(KVA)主要用电范用主要用电设备名称、功率(KW)备注设务名称平台功率数收功率小计1K430÷075方侧旁边500龙江2的大桥O=IOU城桥梁施工用电冲桩机5510550功率小计915KI泥浆泵2210220电焊机215105水泵2510照明301302K43H050石侧旁边5001、龙江2*特大桥41#-46Mft桥梁施1JI11:2、停钏舫加工场用电;冲桩机557385功率小计863KN泥浆泵22715-1电焊机2110210水泵236龙门吊15115弯曲中心15I15徽粗机326攻统机326切断机326照明601603K432+380右MJ旁边3151、桥由中桥施工用电：2、1#预制场用电：冲桩机55318功率小计561KI泥浆泵22366电焊机216126水泵224龙门吊(大)354140龙门吊(小15230照明30I304K433+75O右恻旁边315屏M石大桥施工用电冲桩机556330功率小计551KI泥浆泵226132电焊机21363水泵236照明20I205AK0+520彳i«旁边315前四大桥、A匝道1#桥、D匝道桥、B匝道桥及广河拼接整桥随工用电冲桩机556330功率小计567KI混浆泵226132电煤机21363水泵2612照明301306IIK0÷780右傀旁边315广河踏茂桥、H匝道桥、GMi道桥施1：用电冲桩机555275功率小计48IKN泥浆泵225110电焊机21363水泵236照明301307EKO*24O旁边315C匝道、F匝道桥及广河科接3#桥施工用电冲桩机555275功率小计484KW泥浆泵225110电惮机21363水泵236照明30I308K435980左侧旁边315RX218跻线桥及周边涵洞2、项目部驻地用电冲桩机554220功率小计534KI泥浆泵22488电焊机21242水泵224照明30130项目驻地15011509K437*O73左侧旁边200kK437+073中桥及周边涵洞冲桩机552110功率小计25IKI泥浆泵22244电饵机21363水泵224照明30I3010K10+100左恻旁边3151、悦观湖大桥小桩号施工用电：2、2=及制场用电冲桩机553165功率小计561KW泥浆泵22366电惮机216126水泵224龙门吊（大354140龙门吊（小15230照明30I3011K44O5OO左侧旁边5001、悦观湖大桥大班号施工用电：2、D匝道、B匝道施工用电；3、官山大所立交主线桥用电冲桩机559495功率小计858KW泥浆泵229198电墟机215105水泵2510照明5015012K1.1.1.+430左恻旁边500官山大桥施工用电冲桩机5510550功率小计915KN泥浆泵2210220电焊机215105水泵2510照明30130131#及2啦拌站250（两台）搅扑站及生活区用电投扑站主机301120功率小计366KW配料斗15460输送带15460螺旋输送机22*i88水泵428空乐机10220照明10I10受压器安设位与T按位置足育及导线面逸舞序号变压器安设部位容量(KVA)数就（个）T接位置与变压器足离（km）导线被面积（mm2）备注1K4304075右侧旁边5001南方电力IOKVA,龙江2号特大桥旁边0.Ikm240mm22K431÷050右恻旁边5001南方电力IOKVA,龙江2号特大桥旁边0.Ikm210mm23KI32+380右侧旁边3151南方电力IoKVA.桥背中桥旁边0.Ikm12Omm24K433+750右侧旁边3151南方电力IOKVA,屏风石大桥旁边0.2km12011m25AK0+520右W1.旁边3151南方电力IQKVA,蒲田立交A匝道桥旁边0.2km120nm26HK0+780右侧旁边3151南方电力IOKVA,浦田立交H匝道桥旁边0.4km12Omm27EK0+240旁边3151南方电力IoKVA,浦田立交E匝道桥旁边0.4km12011m28K435+980右侧旁边3151南方电力10KV,X218跨线桥旁边0.4km12Omm29K437+073左恻2001南方电力IOKVA,K437+073.453中桥旁边0.3km95mm210KMo+100左例3151南方电力IoKVA,悦观湖大桥旁边0.2km120nm2HK440+500左御5001南方电力IoKVA,官山立交B匝道桥旁边0.3km24Omm212K441+430左侧5001南方电力IoKVA,官山立大桥旁边0.6Km24O1111112131#及2*搅拌站250（两台）2南方电力IOKV,X218县道K17+100旁边（1#搅拌站）0.2km12011m22#搅拌站哲未确定三、临时施工用电计算采纳方法1、本工程线长、点多，对于此特点施工时采纳分段、多点布置变压器的方案，来保证整个项目的施工用电。每段供电区域的用电量及变压器的选择，临时线路导线截面积的选取依据以下方法确定。2、确定电源进线施工用电采纳电业局10千伏高压线路，线路从供电局供应的电力线路就近引出，采纳三相五线制架空线路引至施工区域。每一回路设置一个分级配电箱，限制本回路的机械设备，各回路的设备另设末级配电箱，限制本设备。施工用电线路应由专业电工架设，架设完毕经有关部门验收合格才起先运用。3、用电量计算：该工程临时用电设备主要有冲桩机，钢筋制作设备，电焊机，照明等用电，依据施工依次，部分设备在桩基础施工完成后才投入运用，所以最大用电容量相应减去一部分。3.1、 用电计算求出用电设备的容量力之后，就可按须要系数表上的分类方法具体的分成若干组,进行用电设备组的负荷计算，用电设备组的计算负荷公式如下:有功功率计算负荷：pj,=kx2p卜无功功率计算负荷：Qis=p.istan视在功率计算负荷：SJ尸”对+无功补偿容量：Qc>apjsp.补偿后计算视在功率负荷：S总=SS?+（如-依/低压线路中电流的大小计算公式：I*Sis÷3*U式中、pjs用电设备的有功功率（KW>Qjs无功功率（KVa）SM视在功率计算负荷（KvA）Qc一一无功补偿容量（KVA）S总一一无功补偿容量（KVA）pn一一该用电设备组内的设备容量总和，但不包括备用电设备容量（KW）Kx该用电设备组的须要系数、查看电工速查速算手册表an一一与运行功率因数角相对应的正切值con一一功率因数:是指在沟通电路中电压U与其电流
