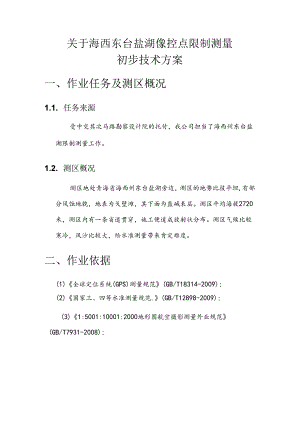

关于海西东台盐湖像控点限制测量初步技术方案一、作业任务及测区概况1.1. 任务来源受中交其次马路勘察设计院的托付，我公司担当了海西州东台盐湖限制测量工作。1.2. 测区概况测区地处青海省海西州东台盐湖旁边，测区的地势比技平坦,有部分风蚀地貌，地表为戈壁滩，其下面为盐碱表层。测区平均海拔2720米，测区内有一条省道贯穿，施工便道成放射状分布。测区气候比较寒冷，风沙比较大，给水准测量带来肯定难度。二、作业依据(1)全球定位系统(GPS)测量规范(GB/T18314-2009);(2)国家三、四等水准测量规范.(GB/T12898-2009);(3)1:5001:10001:2000地形图航空摄影测量外业规范(GB/T7931-2008);三、已有测绘资料及分析经现场踏勘，测区旁边有十个高等级限制点，可作为本次坐标和高程的起算数据。四、坐标系统的确定测区高等级限制点的坐标为1954北京坐标系，3度带投影，中心子午线为93度。高程为1956黄海高程系，五、像控点的布设由于测区为戈壁盐碱地貌，特征点少，故本次在无人机航拍前需在地面依据甲方要求布设地面标记（地标），地标为1米北方的红色塑料布，中间涂直径为0.2米白色油漆。六、限制测量方法6.1加密限制网测量A）测量要求经对测区范围和已有资料分析，限制点的分布状况满意不了RTK测量要求。故需在已有限制点的基础上加密限制点，采纳经态测量方式，其详细要求如下：GPS网基本技术规定A、卫星高度角215°B、有效观测卫星数24C、时段中任一卫星有效观测时间215（min）D、平均重复设站数:1.60E、时段长度：>45(min)F、数据采样间隔15(三)G、点位几何图形强度因子(PDoP)<6。B)点名H号埋设加密限制点点号采纳4位字符编号，前2位用“东台”两个汉字拼音的大写首字母表示，后2位采纳阿拉伯数字自然数依次编号。例如：DTOKDT02,OC)计算方法GPS观测数据采纳拓普康随机处理软件TopconToo1.sv.处理基线数据，然后生成基线向量文件。GPS平差软件采纳武汉高校开发的科傻软件(COSA5.0),导入上边的基线向量文件，先在WGS-84大地坐标系中进行三维无约束平差。最终榆人已知点成果，解算出各加密点坐标。6.1像控点测量在高等级限制点和加密点的基础上，按三个区域逐片用RTK测量模式测量像控点坐标。基准站架设在测区中心或.最高处，以保证数据链的无遮挡传输。设置基准站、移动站、求取转换参数。在进行转换参数的求取时，已知限制点的个数大于3点，并且转换参数的度差值小于0.03米，然后利用专用对中杆进行像控点的测量，像控点的观测时间均大于60秒。施测前、中、后应尽量检测原有高等级或同等级限制点是否与原成果一样以作检核(平面不大于5Cm,高程不大于IOCm),其目的是更好的保证像控点的点位精度。图根限制点的编号采纳二级编号，即测区编号(F、SJ)+流水号，如FOOKF002F103,T001T134«七、高程限制测量卫星像控点和加密点在已知限制点的基础上布设四等水准路途。无人机像控点采纳RTK测量的高程。运用DZS3-1自动按平水准仪和ICm刻划木质标尺。观测方法采纳双面中丝读数法，现测依次为：后-后-前一前，其视线长度不大于100米，前后视距技差均小于3米，前后视累计差不大于10米。黑红面读数差均小于3毫米，黑、红面高差较差均小于5茏米。观测数据运用PC-E500水准测量电子手簿进行记录，全部观测限差均由程序推断，超限时自动提示重测。四等水准闭合差接4*GB/T12898-2009,中规定的±25Imm(1.为闭合环路途长，单位为公里)。八、上交资料清单(1)技术设计说明书；(2)仪器检脸资料；(3)外业观测手簿及点之记：(4)GPS平差资料；(5)限制点成果表:
