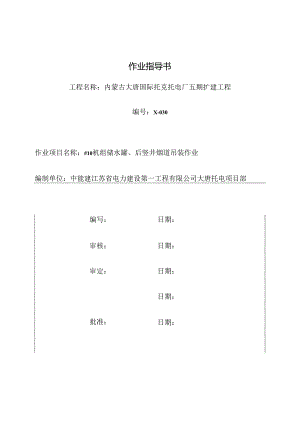

作业指导书工程名称：内蒙古大唐国际托克托电厂五期扩建工程编号：X-030作业项目名称：#10机组储水罐、后竖井烟道吊装作业编制单位：中能建江苏省电力建设第一工程有限公司大唐托电项目部编写：日期：审核：日期：审定：日期：日期：批准：日期：出版日期：版次：第一版1适用范围22编制依据23主要工程量24组织机构和作业人员的资格要求25主要机械及工器具46施工进度47施工打兑48作业程序59作业方法、工艺要求及质量标准5K）相关计兑1111工序交接及成品爱护1412平安和文明施工措施1413强制性条文1414应急处置方案15附表：重大危急源/重要环境因素限制安排表191适用范围本作业指导书适用于指导和实施我公司承建的内蒙古大唐国际托克托电厂五期扩建工程410机组储水罐、后竖井烟道吊装作业.2编制依据中华人民共和国平安生产法中华人民共和国主席令第70号特种设备平安法2014年1月1日起施行中国能源建设股份有限公司起IR机械平安吃督管理方法中能建股发生产160号起重机械平安规程GB6067.12010£特种设备作业人员监督管理方法国家质量监督检验检疫总局令第110号6起全机械监督检验规程国家质量监督检验检疫总局大唐托克托电厂五期扩建工程其次标段施工组织设计江苏电建一公司4起重机械平安规程GB6067.12010电力建设平安工作规程火力发电厂部分D1.5009.1-2014储水罐安装图4后竖井烟道安装图CC2500(450t)履带吊运用说明书1380(63)塔吊运用说明书4起重机设计手册3主要工程量序号吊装项目尺寸就位位置吊装总重量吊车工况1后竖井烟道22492mm×9464mm中心对齐G5轴线、偏K5轴现加，就位高度为37m144tSWS1.工况、78三+24三2储水城890mm×19750mm偏G3相战2.92m、(K1轴战2.5«,就位高度为54.47m45tSWS1.工况、78a72a4组织机构和作业人员的资格要求4. 1组织机构以江苏电建一公司大唐托克托项目部为依托，依据以下表格内要求抽调专业骨干实施作业。为保证吊装平安，特成立“大唐托克托项目部#10机蛆储水Sj1.后竖井烟道吊装”专项组织机构，见下表：序号姓名分工职务/职称1吕从军吊装总负责人副经理/高工2翁庆松现场平安管理平安科长3李安保吊装区域平安监督平安员4兴宏吊装机械平安监督机修工地平安员5毕正斌安装负资人机炉工地主任6孙逸诚施工协调工程科科长7邓海雄吊装负货人机修工地主任8陆茂生起重总指挥机炉工地起重班长9林大亮方案编制、技术指导机修工地专工10丁庆涛现场应急预案打算办公室主任总负责:孙卫东T安保负也；命庆榜机发夕!，拈邛海雄信业佻责：平正数后勤负也；庆涛协刑负责：孙逸诚操作作业狙：汪国君安装作业用I黄树才起成作业sbIa茂生Ifi护实监：驱一飞4.2劳动力安排和作业人员的资格耍求序号工种技术等级,<T.特殊工种上岗证偿注1电工中级工1电工证监护现场供电2钳工中级工2监护履带吊3起重指挥中级工2起重指挥证吊装指挥4起重司索初级工4起重司索证吊装司索5操作工中级工3起重机械操作操作起重机械6安装工初、中级工4安装设备7架子工初、中级工4架子工证7平安员2平安员证平安监护8电风焊工中级工2焊工证加固焊接9总指挥高级工1协调吊装作业10技术员中级1措施、技术交底5主耍机械及工器具序号名称规格型号数量备注1履带式起重机450t一吊装2塔式起重机63t一台吊装3卸扣25t4只4千斤绳6X37-170-65mm2对48m5钢丝绳6×37-170-42nm2对12m6溜绳60m2根7风焊工具2套8链条葫芦5t若干9卷尺5m若干6施工进度预料03月底起先吊装后整井烟道，04月初吊装储水罐。7施工打算7.1 履带吊工作场地打算：锅炉钢架验收合格，扩建端、炉后场地平整、压实后铺好路基板，满亮:稷带吊作业。7.2 吊车打算CC2500(450t)履带吊SHS1.工况,接78m主普、24m副皆、配重120t,超级配重60t,超起半径15m、超起副臂30%履带吊幅度工况性能如下表。幅度m18m20n22m24m起重量t95939087CC2500(450t)履带吊SWS1.工况,接78m主臂、42m副皆、配重I20t、超级配重60t.超起半径15m、超起副臂3011%履带吊幅度工况性能如下表.幅度m26m28m30m34m起垂敬t616058551380塔式起重机幅度1011-22m,起重量为63口7.3 现场条件打算7. 3.1环境打算i灭火器等器材已定址放苴。ii施工电源布置完成。iii通道畅通，光线足筋，平安设施工作状态良好，氧乙块供应足够。iv安装区域平台完善，格栅板铺设完毕，预留孔洞装设萩板，无阻碍施工的任何物品。8. 3.2平安条件i设立临时警戒区域，派专人监护，无关人员不得入内。ii吊装、托运用具、支座滚柱必需检查应满意平安运用要求。iii平安防护设施及平安用具（平安带等）必需符合平安运用要求。iv全部参与作业人员必需经过三级平安教化，高空作业人员必需经过体检合格后方可参与作业。作业前必需对全部参与人M进行平安、技术和质量交底.8作业程序8.1 后竖井烟道吊装：锅炉钢架设施验收合格IA1.后炉井烟道分为两笔卜1501般带吊就树胭用伽iIg带吊将烟道转移至炉后吊装位置1f5Ot履带吊吊装丽»版正安装就位I9. 2储水罐吊装：锅炉钢架设施验收合格I山50t履带吊就位I艇用13架塔吊将储水罐转移至升建段吊装位剧->45Ot履带吊吊装储水罐IA1.找正安装就位9作业方法、工艺要求及质量标准9.1后竖井烟道吊装：9. 1.1后登井烟道加装时一分为二，分解后的烟道总Hi量为751,钢丝绳钩头重约53吊装总重量为803由450t履带吊单机吊装就位。吊装时，45Ot履带吊接78m主普、24m副臂，配重1203超起半径15m、超起副臂30m,回转半径20m,最大起重量93t,负荷率约86.02%,满意要求。9. 1.2第步：依据下图，45Ot履带吊铺好走道板，放置好超起配重45Ot履带吊生钩于烟道的吊耳上，检杳起亚机械及钢丝绳卸扣无误后，缓慢起吊烟道离地面约IOcm时应哲件起吊并进行全面检查和试验刹车,询认正常后方可进行下一步。其次步：45Ot履带吊缓慢向右回转，待回转至烟道正对K5轴线时，停Ih回转。第三步：4501履带吊幅度不变，缓慢起吊，待烟道下地面超过G4/K5柱头（柱头标高40m）时,停止起吊。第四步：45仇履带吊幅度不变，沿走道板方向平行G4轴线缓慢向前移动21.2m,待烟道到达就位位置上方时，停止起吊。第五步：找准就位中心后，45Ot履带吊缓慢松钩,直至烟道就位。见下图三:图一：吊装立面图10. 2储水楸吊装；储水耀吊装总重员为453钢丝绳钩头重约43吊装总重员为49t,由45Ot履带吊单机吊装就位。吊装时，45(H装带吊接78m主臂、42m副述,配筮120t,超起半径15m、超起副臂3011,回转半径29m,最大起重量58t,负荷率约84.5%,满意要求。第一步：依据下图，1380塔吊Iom幅度起重量为633将储水罐吊运至1380塔吊以北位置，使得储水域距离1(2外1柱头40所明见图四，负荷率为71.4.铺好走道板，其次步：45Ot履带吊21m幅度生钩于储水城顶端，1380塔吊I211幅度牛.钩于储水罐底，双机抬吊将储水镰吊离地面约IOCm时应暂停起吊并进行全面检查和试验刹车,确认正常后方可进行下一步。第三步：450t履带吊和1380塔吊双机抬吊将储水擢树立起来。第四步:4501履带吊带60t超起，幅度不变，缓慢起吊，待储水罐下端超过锅炉钢架时，停止起吊。第五步：450t履带吊幅度不变，沿走道板方向缓悔向前移动10.7m,停止移动。第六步：4501履带吊缓慢变幅至29m,使得储水旗到达就位位当上方，找准就位中心后，缓慢松钩。见下图五。图四，水转移位置平面图图五：储水起吊平面图®028乙20图六，储水吊装图9. 5施工过程要求.施工作业人员必需按图纸、有关规程规范和作业指导书要求进行施工。在施工过程中对有疑问不清晰之处刚好反馈给施工总指挥，不得盲目施工。在施工过程中如发觉问题需弓上向技术人力及现场指挥人员汇报，不得擅自施工。10相关计算10.1钢丝绳校核在出装过程中后竖井烟道净盎751,履带吊选用6×37+FC-1870-6511n千斤绳破断拉力T=254t.千斤绳起吊夹角22"(见下图七)，则钢丝绳单根受力：N=75(4COS170)=75/<4×0.98)=19.21吊装钢丝绳的平安系数K,K=TN=25419.2=13.2>8满意要求。10. 1.2在吊装过程中后储水罐净重45t,履带吊选用6X37+FCT870-小42mF斤绳破断拉力T=2541.0千斤绳起吊夹角22"(见下图七)，则钢丝绳单根受力：N=45<4C0S4o)=45(4X0.99)=11.3t吊装钢丝绳的平安系数K,K-TN=10311.3=9.1>8满意要求。图七：胡隹绳夹角示意图10. 2吊耳的设计后登井烟道采纳四只吊耳起吊作业，每只设计负荷401,吊具布置如图八上部所示。本章计鸵运用公式依据起重机设计手册第三篇-第四章-第四节所示公式引用。大板梁吊具应力校核i>卅耳部分应力校核(按单加耳401承载实力计算，吊耳尺寸如下图八)采纳钢材Q345,厚度30mm,=325Mpa吊耳危急截面A-A拉应力应满意。“A=Qa2(b-d)/1.7=40×10,×2.3/2(350-70)×30=54.8Mpa/1.7=325/1.7=191Mpaa)=23-平安系数b=350-有效承载宽度d=70开孔宜径=30有效厚度上述参数在本节中以下计算同样适用。B图十一：吊装吊耳设计图吊耳危急截面B-B拉应力(切向)应满意O=Q(h2+0.25d)2d()(hj-0.25d2)/3=40×10'(1352÷O.25×702)270×30<1352-0.25×70s)=05MpaO/3=325/3=108Mpa加
