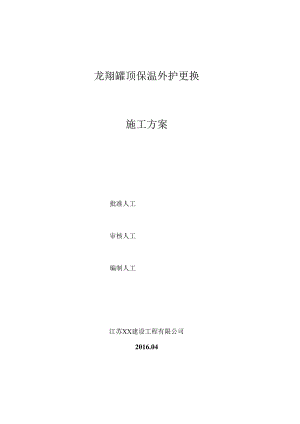

龙翔罐顶保温外护更换施工方案批准人工审核人工编制人工江苏XX建设工程有限公司2016.04一工程概况二编制依据三施工打算四施工资源配置五工期支配六保温外护更换施工七确保质量的技术措施八确保平安的技术措施九确保工期的技术措施及工期支配进度十文明环境爱护措施一、工程概况龙翔厂区()、T0603、T0604储罐拱型罐顶储罐直径15米。(D273管道200米出现保温外护腐蚀严峻，急需更换部分内保温棉及全部外护;本保温工程详细编制以下工程施工方案：二、编制依据1、龙翔项目技术及平安要求2、设备及管道绝热技术通则GB/T4272-20083、0设备及管道保温、保冷维护检修规程SHSO1033-20014、建筑安装工程平安技术规程5、建筑安装工程平安技术操作规程。6、建筑施工高处作业平安技术规范JGJ80-917、施工临时用电平安技术规范JGJ46-888、本公司以往同类工程施工阅历三、施工打算开工前，必需做好以下打算工作：1、施工方案要经车间和设备管理科的确定，对参与施工的全部人员进行技术交底和平安技术交底。2、用于施工的全部机具设备、检测仪器、设施应完好无损，各项爱护装置平安牢靠。3、施工现场相对湿度应低于804、打算防雨工具，雨天应停止施工。5、制订平安措施，备齐平安措施需用的器材。6、个人防护用品配备齐全，施工防护措施平安牢靠。四、施工资源配置1、劳动力组织依据本工程工程量、工期，抽调公司技术娴熟工人参与施工，支配采纳劳动力如下：保温工：16名管理人员：3名2、施工机具配置滚圆机：1台起线机：1台其他协助耗材：若干五、工期支配1、T0603罐顶保温外护更换：1天2、T0604罐顶保温外护更换：1天3、273管道保温及外护更换：3天六、保温外护更换施工1.施工工艺1、罐顶保温外护更换前期预制T0603、T0604拱形罐顶铝板5=0.8mm外护完毕，亲密关注天气预报，选择好的天气各一天进行施工：、拆除外护为6人，每2人一组，分别位于球顶120°的位置进行拆除：协作上料工上下材料，待拆除完毕后协作安装组进行安装；、安装外护为6人，每2人一组，分别位于罐顶120°的位置紧跟拆除位置进行安装：、上料工为2人，对拆除的外护废料利用绳锁进行放置于地面及对工作面所需材料的运输；、运料工2人，对拆除的外护废料及安装材料进行运输到位：、施工流程罐顶保温外护材料预制施工日期选择拆除及安装同步进行一一安装封涂胶检验一一清理现场2、管道保温及外护更换，详细施工支配基本同上；罐顶保温外护材料预制施工F1.期选择拆除及安装同步进行一一安装封涂胶检验一一清理现场3、详细工艺要求：1）、阀门、法兰保温：保温材料一一检验一一阀门、法兰盒制作安装。2）、水平管线的金属爱护层的环向接缝应顺管线坡向。其纵向接缝应伤国在水平中心线的卜.方1545处，缝口朝卜；当侧面或底部有障碍物时，纵向接缝可移至管线水平中心线的上方60°以内。直管段其纵缝各节一般连接成直线。3）、管线金属爱护层的环缝应起鼓搭接，搭接尺寸不得少于50mm。纵缝除设防潮层结构不宜采纳螺钉固定外，应以封闭好，外形规整美观为准。用螺钉固定时.，固定间距约为20Omn1。4）、设备与垂直管线上的金屈爱护层，应分段固定在支承件上。在同一段内的爱护层联结，应交替采纳固定结构和插接结构。5）、设备封头与管线弯头上的金属爱护层应按形态大小进行分瓣下料。1.保温施工技术要求（1）第一层保温板施工，同层要错缝，缝隙不得大于5mm,大于5mm时要在缝隙中填充绝热性能相同的软质散状材料。（2）保温层遇加强筋板部分要敷设严密。（3）保温材料其次层与第一层要做到同层错缝，上下层压缝，其搭接长度不宜小于50mmu2.金属外护层安装1、直管（1）确定下料长度用钢皮尺或铁皮条在保温管道外而多量几个部位，按保温层外圆周长加上45mm接缝尺寸（搭接），确定下料数值。（2）加工接缝在于动折边机上做好接缝（大头12mm,小头15mm），并在大头端做好记号。（3）加工卷圆将加工好接缝的板放在预先调整好圆周的卷圆机上加工，留意1.径不能卷得太小。（4）筒体摇线放在手动或电动起线机上加工圆线凸筋，加工圆线应放在大头12mm一端，圆线的直径依据保温外径大致为下列数值：（5）现场安装把金属爱护层紧贴在管道保温层外面，把两边接缝搭接在一起，用手提电钻钻孔，抽芯拉钾钉固定，拉钾钉间距约为200mm,对于保温外径较大的金属爱护层，轴向搭接也应加工圆线凸筋，拉钾钉间距可为250mm。钻头直径为5.1mm,禁止用冲孔或其他方式打孔。接缝应严密、平整、并处于隐藏位置。环向套接一般为50mm,大直径高温蒸汽管道及露天管道为75100nIm,环向搭接宜顺管路坡向，即环向搭口应向下。（6）靠近法兰处直管保温端部的金属护壳,应用锯形钳加工成据纹（锯齿形），爱护保温材料。保温外径大，锯齿形的间距也大，反之则小些。2、弯管（1）弯管金属爱护层下料长度为依据保温外圆周长加上45mm接缝尺寸，与宜管套接不小于100mm,加工安装方法同宜管。（2）虾米弯金属爱护层可按平行线法绽开放大样或绽开计算卜料，也可卜料长度为保温外圆周长加100nun,卜料宽度为外圆周长的1/12,剪成长条修剪（需加上套接尺寸）。高温管道弯头部位金属爱护层也可采纳全套接型式，使搭接尺寸增大至1525On1.nb不加拉钾钉，使弯头金属爱护层可自由调整膨胀。3、=）£加工安装方法同宜管，支管与宜管金屈爱护层用拉钏钉固定。4、加工安装留意事项（1）不允许运用有明显缺陷的金属爱护层，如皱纹、裂纹、深痕道以及腐蚀痕迹。保温层施工完毕后紧接着安装金属爱护层，以免重新搭脚手架。（2）金属爱护层下料应做到精确，合理套裁，削减零星边角余料。（3）加工好的金属爱护层应堆放整齐，并编号以便取用。5、保温、爱护层检查1、检查保温固定件、支承件的安装是否正确、坚固，支承件不得露在保温层外。2、检查保温方式和保温层厚度是否符合设计要求。保温层厚度检杏可采纳针形厚度计，也可采纳钢探针。检查时将钢探针垂1.刺入，在达到设备或管道壁上，再用钢尺度量厚度，读数精度要达到±1mm。3、质量检查的取样布点为，设备每30m,应抽直三处，管道每20m抽杳-处。其中有一处不合格时，应就近加备取点复查，仍有1/2不合格时，应认定该处为不合格。4、爱护层外观检查，应符合下列规定：（1）管道铝皮安装的环向接缝与纵向接缝应相互垂宜，并成整齐的宜线。（2）管道铝皮安装的接缝方向，应与管道的坡度方向一样。（3）金属爱护层的搭接尺寸应符合设计要求。（4）在已安装的金属护壳上，严禁踏踩或堆放物品。对于不行避开的踩踏部位，应实行临时防护措施。七、确保质量的技术措施1、仔细贯彻和树立质量第一的思想。2、仔细落实质量标准和技术要求，做到全体参与施工人员对质量工作各尽其职，各负其责。3、拆除的记录和施工安装记录要仔细填写，真实牢靠，完全精确。4、工序交接手续要清晰，关键部位应同质检部门共同验收。5、抓好新设备新工艺的施工技术学习工作，并备好施工机具。6、加强原材料管理，不合格产品不得用于工程中。7、成立施工现场质量保证体系，质量检查由专人负贡，协作监理工程师，严格保证工程质量。8、严格按规定的施工程序施工，严格执行规定的规程、规范、努力创优质工程。9、材料的保管按规格、批号分类堆放。10、严格执行按标准实行处、队、组三级自检制度。11、把好各工序质量关，定人、定岗、有纪录、奖罚严明。12、严格按国家规范，说明书要求施工，任何人未经技术、检验部门批准，不得私自降低标准。13、细心施工，歼灭通病，不但各项要求达标，而且要在工程感观上下功夫。八、确保平安的技术措施1、实行三级平安管理，建立以项目经理为首的平安管理体系。2、防范重点：1. 12m以上的高处坠落事故2. 2触电事故3. 3物体打击事故4. 4设备机具损害事故5. 5制度健全无漏洞6. 6检查无差错7. 7设备无故障2. 8人员无违章3、平安措施2.1 施工现场工作人员必需严格依据平安生产、文明施工的要求，主动推行施工现场的标准化管理，按施工组织设计，科学组织施工。2.2 施工现场全体人员必需严格执行建筑安装工程平安技术规程和建筑安装工程平安技术操作规程°3. 3施工现场临时电线路，设施的安装和运用必需符合建设部颁发的施工临时用电平安技术规范JGJ46-88的要求用电线路必需按临时用电施工组织设计架设，严禁随意拉线接电。3. 3.1配电系统必需设置漏电爱护器。应符合GB6829-86标准；3. 3.2电动机械和F持电动工具的平安装置应符合国家有关标准和平安技术规程，在做好爱护接零的同时，应按要求装设漏电爱护器。8. 3.3施工现场必需设置防护措施，并符合JGJ80-91建筑施工高处作业平安技术规范的要求。依据GB3608-83高处作业分级标准实行三级管理：（1.）25m为一级管理，由专业工长负责：（2） 515m为二级管理，由施工负责人负责：（3） 15m以上为三级管理，由项目经理负责：（4）施工负责人对该工程的高处作业平安技术负责。平安防护设置应由负责人组织验收，因工作必需临时拆除或变动平安防护设施时，必需经施工负责人同意，并实行相应的牢靠措施。（5）各工种进行上卜.立体交叉作业时，不得在同一垂直方向上操作。（6）脚手架的搭设必需符合平安技术规程的规定。并经有关技术人员检查合格后方可投入运用。脚手架拆除时，下方不得有其他人员。（7）雨天进行高处作业时，必需实行牢靠的防滑措施。3.4 现场的特种作业人员必需按GB5036-85特种作业人员平安技术考核管理规定经特地培训，考核合格后，持证上岗。3.5 每月进行一次平安检查和平安评价，检查按建设部JGJ59-88建筑施工平安检查评分标准的要求进行。3.6 施工人员应正确运用劳动爱护用品，进入施工现场必需戴平安帽，高处作业必需拴平安带。严格执行操作规程和施工现场的规堂制度，禁止违政指挥和违章作业。3.7 严格执行中华人民共和国消防条例，建立防火责任制和义务消防队，设置符合消防要求的消防设施，并保证其完好备用。3.8 建立完整的平安保证体系，组织职工仔细学习有关平安法令及操作规程，制定平安措施，成立平安领导小组，配备专职平安员，定期检查学习、教化，将一切担心全因素歼灭在萌芽中。3.9 分项工程开工前，要进行严格要求的平安交底，对各施工点进行定期，不定期的平安检查，发觉问题刚好解决。3.10 10在放工现场设立平安警示牌，在重要施工区中设立禁止标记，防止事故发生。3. 11现场设置12名专职平安员，每天跟班巡回检查，重点是：3.1 1.1.平安帽、平安带、平安网是否正确运用。3.2 1.2平安标记和警示牌是否按要求设置。临时用电是否牢靠的接地爱护，接地爱护电阻要小于4O3.11.4易燃易爆设备和物品的运用存放是否按规定办理。3.11.5登高作业的扶梯与地面的倾斜角度为60°-70°,人字梯是否有限制开关的保险，根部是否有防滑措施。3. I1.6脚手架是否按操作规程搭设，是否设置防护网。3.12在高度2m以上的脚手架或吊架上进行操作时，应戴平安帽及平安带，对高、低血压、弱视、耳背、平足等健康上有异
