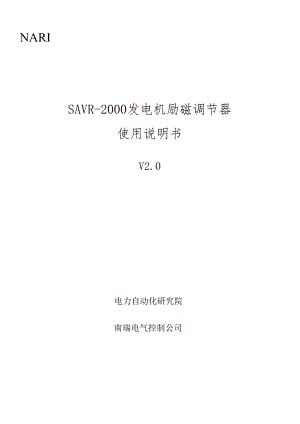

NARISAVR-2000发电机励磁调节器使用说明书V2.0电力自动化研究院南瑞电气控制公司第一局部；前言(2)第二局部:设备原理(9)第三局部：设备安装(17)第四局部:设备使用说明.(19)第五局部:设备投运及维护(34)第一局部前言一、假述SYR-2000发电机的磁调节器是以经典和现代控靶理论与数字信号处理器DSP技天相皓合的笫二代微机勘檐调节器。它继承了第一代湫机磁调节器的全部调节.控制及限制保护功能.同监在计算速度、抗电潴干扰、可靠性等方面都有了极大的进步,是现代大、中型同步发电机组较为理想的励祺调节装置。SAYR-2000适用于各种方式的可控硅描磁,是一种通用性核国的助磁调节装置。作为更新换代产品巴推到我国碳行业的专家认可。SAYR-2000发电机励法调节器押有32位总绘的RSP（数字信号处理器作为控制的核心,采用枳木式双通道或多通道冗余结构,并比备大坪墓真彩液晶显示器，基于上边硬件和我们多年的软件游制经转.SAVR-2000具有可靠性高.操作5?单.维护方便*使用灵活等特点。二、适用范围SAVR-2000是双自动通道的励段调节器，语个自动速泡完全技立，配置在一个柜体之中,可适用于各种可控硅励磁系统。图1T图1-6为SAYR-2000发电机勘播调节器的几种典型应用：*自励方式S1-1自并励可控珪勒磁图1-2自复财可控畦励法图1-4两机他励可控硅期磁QJOOoSAVR-2000图1-5无刷期磁*用于直流励整方式三、主要特点1. S种运行方式SAYR2000正常运行为主调节通遒楂出脉冲控制可控硅，从调节通道处于热备用状杰.从通边思琮主通送的谓节角度位及控制始定值，从速道输出廉冲破双能在主/从切换输出之前。主/从通道可实现手动/故障切换.2.可案性高.2.1先进的表站（SW）工艺：SAVR-2000发电机励磁调节器采用先进的外表贴装集成芯片，在机状结构上采用全封闭无风扇结构，由柜体、插箱、插件屏蔽板构成了三重防护，提高了装置整体的可拿梃.2.2先进的测量方式：在一个周期内<2（s）对三招定子电压及三相定于电流进行多点交流枭样，并由软件实时计算出有功功率、无功功率及定于电压.电流的有效值.因而晌应逑度快，测量精度不受波形影晌。2. 3南集成度的接口电路：SAVR-2000发电机励啜调节器以大规模可编程器件为外部接口电路，将原冲形成及检测.叛军与相位检测.A/B套切换售功能全部集成在一片大规模可漏程器件中。提高了袋置整体的可隼性.2. 4分布式隔离电濠：SAVR-2000发电机励燃调节器杲用了分布式隔离电莓。要个袋量电源分为主机电源<+5V）、模拟量电源（+12V与-12V）：脓冲电源，脉冲检测电源,开出量电溥.开入量电源（2路）。各局部相互隔类。提高了笠置整体的可靠性。2. 5电色薇容技术I为加强装置的电磁兼容能力,SAVR-2000发电机肋做调节器在总体及局部设计上果用了多种措施,成为首家通it电磁兼容洌试的腐磁调节类电子.我置,能钙及御士250OV传导株变干扰.±800OV首电放电干扰及10V/M的空间电会幅射.2. 6严格的质量保证体系：青瑞电控公司自1997隼通过IS09001质量体系认证以来.建立并完善了一杰严格的质量保迂体系,从生产的角度提高了装置整体的可喜性.3,可操作性强3. 1软面板技米,SAYR-2000发电机助磁湖节器乐用了软面板技术，运用三维汉字图形界面，同时具备模领显示及数字显示，操作相当简单，满足了新老运行人员的要.3 .2在蛾帮助系统；SAYR-2000发电机励球调节赛在运行胜控软件系统中置入了在线帮助.当凤悚移至屏幕上任何一个可操作位置时，软件系统将随即俾出该项舞作的意义.方法以及可能产生的后果，供操作人员参考.4 .可维护性好4. 1故障定位专家系统：SAVR-2000型发电机励啜调节器采用了人化设计方法，在系统中预设了故障定位专家系统。当故障发生时，装置不仅能够拾出故障种类,而且能够根据检修人员的需更.给出该种故障产生的原因及维拧的方法。I.2超前维护及预壑系统，SAVR-2000发电机励挑调节器在设计中贯穿了超前维护的微金.设置了预誉系统.为电厂长期桢定创造了条件。5.可扩展的现场总发：SAVR-2000发电机肋磁调节器内部备有CANBUS或PROFIBIS现粉总婉扩展口，能够与监控局域网方便连接，构成了多层次分布式的控制结构。四、主要功能SAVR-2000助磁调节器的根本任务是雉持发电机的机墙电.压恒定，因此，它的根本功能是伺节及控制机蟠电压：同时，作为计算机产品，它还具有实时故作诊断及容错功能，智能诩试及计算机辅勖分析功能.1 .调节及控制功能 具有控制结构自适应和参数自适应的调节功能，配备在或专家系琉. 全中文信息集成显示，模拟、数字显示一体化. 具备实时数据库及历史数据扉,能够建行事件录波辅助分析.并给出有效提示. 保证发电机按要求升压、并网.塔减无功负荷及逆发停机。 保证发电机稳定运行于空栽、发电、调相.停机等工兄. 可按要求选择起励方式：1100Mfi定电压起购2）零起升压3）软起勒 保证机组在突甩负荷时机端电压迅速穗定在额定电压. 保证无冲击地进行手动/自动的切换及双机切换。 可任意设定正、负调整方式.且调整事大小可选择 软件数字整定和比较功能 恒发电机机端电压的PID谡节规律。 恒发电机转子电流的PIDiei扰律。 发电机恒定触发角运行（选用 发电机恒功率IS数运行（选用 发电机色无功运行（选用 系燎电压累易方式（选用） 转子过热保护通用 电力系统根定器（PSS）阳极控制通用 线性兼优时碳调节规律（ff1.> 非段性囱适应助磁调节规律（选用） 主各励无扰动切换通用 水舱发电机机If1.用电气制动方式停机（选用）2 .实时故障诊断及异常状态的限制功能 电源电压过低或消失的检测 PT断线的检测 可控硅同步电压命号断线检测 可控硅脉冲丧失的检测 控制角的检测1 发电机机端电压及可控硅阳极电压相序的检测 通迅故障的检测 看门狗<Ia1.chDog）电路发测主CPU电玲 欠助畴W1.艮制及保护 过用延时】艮制及保护 发电机强时的反时限限制及保护 蜃大用磁电流瞬时F艮制及保护 可控硅整流柜快速熔新器熔新'停风，局部柜切除时的励檄电流限制 V/F?R制及保护8当机组转速下降时，如仍维持发电机电压恒定将引起转子过盛通.为保护机组平安.调节器将向动降低发电机电压：如转速过低，洞节器桥自动逆变灭磁。 空战过压限制及保护3.调节器模裁量及开关费的容错 机甥电压容错8DSP实时自动诊断机缎三相电压，可自动区分PT断线还是机堵短路，并作出故障类别提示以保证全荀询节任务的正常完成且不建成负荷冲击. 定于电流容错 转子电流容错 发电机频率容错 有功功率及无功功率容整 开机令及浮机令容务 增，：或鱼信号容错 油开关信号容错4,智能调试及计算机辅助分析功能： 智能化调试I调试软面板技木:全中文图形化调试界近;在爱帮助系统： 计算机辅助分析系统3各项试险专用数据库;故障录波与计算机辅助分析以工:兄转换为依据.造行不间断浓液,形成历史数据赤:故障产生时，计算机迸行辅助分析,给出故障产生原因；计笄机对历史数据库中的数据可进行辅助分析,推测系统工作犹态; 调试专家系统：可自动进行各项试脸，计算机辅助选择相应参数：产生试验数据并整出试脸结果:对试验过程及结论作出评价：.5.调节器维护时系统自检杳功能： 存储系统（F1.ASHRAM.RAM）检杳诊断: 闭环系统功能块检查诊断： 拊出功能检查诊断； 数字给定检查诊断； 开关量输入检查咨断： 内部叁数检查诊断： 通信检查诊断：五、主要技术参数1 .模数转换器输入参数模拟通道：16通道8路无相差同步枭样信号输入量参数:机蛤电压Uf额定值100伏定子电流If再定值5A融磁电流I1.SfiXff1.5A（交流像J,由互感器来）转子电压I1.-实际值法用）转子电流U1.-75mV（直流侧,由分流界来，选用）2 .开关量移入输出容量CHJ16珞光电隔离输入（可扩至32珞:CMJ16路继电舞输出（可扩至32路）,节点容量IA/DC220Y：3 .输出参数 侑出脉冲：可供三相全控整流桥用的六相双脉冲 触发功率：等相脉冲可供10组脉冲变压器回路负我。.4,电源参数 交、直流并联供电。交流输入220V±15直流输入220Y±20%. 榜压电源：A套和B套的电源各E独立。 功率消耗：小于400瓦。六、主要指标参数 可控硅控制角。分辨率：最拓可达43WZ A/D转换量分辨率：2i',8路同步采样 控制计算调节遑度：20亳秒（典型） 调压范国：5%13S, 调压精度：0.5% 移相范图：0TSo度，上下限值可程序设置 调整：由软件设置无功调整率.正负及大小任选.级差为±0.33% 频率特性：况率每变化相，发电机端电压变化不大小额定值的±0.25%。 婺定值调节速度：可褊程,满足不大于1%每秒，不少于0.3%每秒. 晌应时间自并鼓励碳系统：上升0.08S下降0.15S交流励送机励班系统：上升2倍/杪高起蛤响应励磁系统：上升3.1秒下降0.15秒七、使用环境 使用地点的海战商度不大于2500米. 环境温度为otc+4rc. 环境相对湿度不大于90%,无冷及. 使用环境的周围介质无爆炸危险,不应含有腐蚀性气体,所含导电尘埃的浓度不应使绝缘水平降低到允许极不值以下。第二局部设备原理一、电气配置图2T显示了SAVR-2000发电机勘磁调节界的道道配置情况.模策通道共有16个模拟量输入通道，的入倍号范围±5V,精度M位,A/D分两次转换16个通遒,每次同时转换8个通遒。外部的控制命令和状态通过光电隔东传入至CPU；CPu的控制命令通过光隔发出。对于开入量,调节器囱带23电源.外界只需拨供无源节点即可。胎开出量,调节器通过据电器提我无源节点,争点容量为DC22QV/1R。通常配置为16点开入，16点开出，也可按用户需要扩至32点开入.32点开出。图2-1SAVR-2000地道配置SAVR-2000通用型调节器由以下单板或元件组成Mw)2011块X2套模拟信号输入板MBD202I块X2套主机板MBD2031块X2套（可扩至2X2）开关量输入输出板MM)2041块*2套脉冲放大板MBD2051块X2套主机电源桢MBD2061块X2奏脉冲电源收MBD2O71块X2套双路供电板总线背板1块X2套工控机
