QB_T4211-2023瓶装饮料全自动喷淋式冷却机.docx

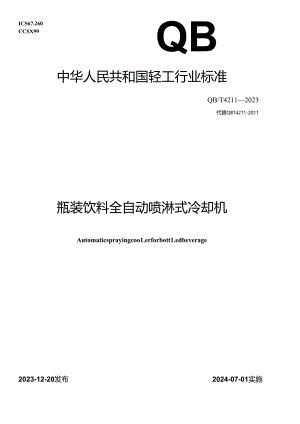

ICS67.260CCSX99QB中华人民共和国轻工行业标准QB/T42112023代替QBT4211-2011瓶装饮料全自动喷淋式冷却机2024-07-01实施Automaticsprayingcoo1.erforbott1.edbeverage2023-12-20发布中华人民共和国工业和信息化部发布本文件按照GB/T1.1.2020标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.本文件代替QB/T4211-2OHE版装饮料全自动喷淋式冷却机建与QB/T4211-201IHItE.除编辑性修改外，主要技术变化如下：a）更改了“冷却机型号嫡制方法”（见4.1,2011年版的4.4）;b）增加了“基本参数”和“主要结构”的内容（见4.3,4.4）;c）更改了“工作条件”（见4.5,2011年版的5.D;d）更改了“暴本要求”（见5.1,2011年版的5.2）;e）更改了“性能要求”（见5.2,2。11年版的5.4）;D增加了“电气安全要求”（见5.3）;r）Jfiftnr”机械安全要求”（见5.4）：h）增加了“卫生安全要求”（见5.5）;i）增加了“材料、加工和装配质量、外观质量要求”（见5.6）;j）删除了“单位能耗的规定”（见2011年版的5.4.4）;k）删除了“可靠性能指标的规定”（见2011年版的5.5）：D增加了“使用信息”（见笫6章）；m）增加了“试验条件”（见7.1）;n）更改了“生产能力试验'（见7.3.1,见2011年版的6.6）;o）增加了“生产效率试粉”（见7.3.2）;p）增加了“成品合格率试验”（见7.3.3）;q）增加r"倒瓶率试验”（见7.3.4）;D增加了“产品损耗率试验”（见7.3.5）；s）更改了“检验规则”（见第8章，2011年版的第7章）;D更改了“标志、包装、运输与贮存”（见第9章，2011年版的第8章本文件由中国轻工业联合会提出本文件由全国轻工机械标准化技术委员会制酒饮料机械分技术委员会（SACZrCIOIzSC2）IK1.E1.本文件起草单位：广州达意隆包装机械股份有限公司、江苏新美星工业研究院有限公司、广东星联精密机械有限公司、南京润圻机械科技有跟公司、杭州永创智能设备股份有限公司、泰山怛信有限公司、广东中轻工程设计院有限公司、广州机械设计研究所、泰安市泰山汇金智能科技有限公司、国家轻工业制酒饮料制糖玻璃机械质员监督检测中心.本文件主要起草人：李竞明、何云涛、姜晓平、魏巍、罗邦毅、陈书来、文中华、张子平、吴阳佑、麴敬、姜琨、卢佳、林吕武、万会姐、濮沛翔、吴仁波、张彩芹、李杨、李娜、郑利明、苏志、刘伟、范利泽、刘向峰、陈泽恒*程怡、黄志强、林志坚.本文件及其所代替文件的历次版本发布情况：2011年首次发布为QBT4211-2011.本次为第一次修订.瓶装饮料全自动喷淋式冷却机1«9本文件规定了腋装饮料全自动喷淋式冷却机的型号、型式、基本参数及工作条件,规定了性能、电气安全、机械安全、卫生安全、材料、加工和装配质量、外观质St等要求，描述了对应的试验方法,规定了使用信息、检验规则、标志、包装、运输与贮存的内容。本文件适用干采用水喷淋方式,将以塑料瓶、玻璃瓶、铝瓶等为包装容器的产品的温度,从70C95C冷却至设置温度的瓶装饮料全自动喷淋式冷却机（以卜询称“冷却机”）的设计、生产、检验和销售.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注口期的引用文件，其城新版本（包括所有的修改单）适用于本文件。GBT191包装偌运图示标志GB28X安全标志及其使用导则GB"4208-2017外壳防护等级（1P代码）GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件GB5749生活饮用水卫生标准GB.T7932气动对系统及其元件的一般规则和安全要求GB/T9969工业产品使用说Bf1.书总则GB12695食品安全国家标准饮料生产卫生规范GB13277.1-2023压缩空气第1部分：污染物净化等级GBT13306标牌GB-T13384机电产品包装通用技术条件GB,4253轻工机械通用技术条件GB14881食品安全国家标准食品生产通用卫生规范GB1T15706-2012机械安全设计通则风险评估与风险减小GBZT16754机械安全急件功能设计原则GB16798食品机械安全卫生GB,T16855.1-2018机械安全控制系统安全相关部件笫1茄分：设计通则GB/TI8I53机械安全可接触表面温度确定热表面温度跟值的工效学数据GB,T18209.1机械电气安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求GB'T18209.2机械电气安全指示、标志和操作第2部分：标志要求GB/T18209.3机械电气安全指示、标志和操作第3都分：操动器的位置和操作的要求GB/T19670机械安全防止意外启动GB/T19891机械安全机械设计的卫生要求GB/T38-104果蔬汁(含颗粒)饮料热灌装封温机通用技术规范JB/T7232包装机械噪声声功率锁的测定简易法JBjT7233包装机械安全要求3*三½X下列术语和定义适用F本文件。3.1喷淋水spraycoo1.ingwater用于冷却产品的水.3.2生产能力ProdUCUOncapacityV冷却机稳定生产时，电位时间内生产的成品(3.5)数注：单的撇喇的僚海3.3生产效率ProduCtiondTkienCy冷却机稳定生产时，在有效时间内生产的成盟5)数后与设备徽定生产能力(3.2)的百分比,注：肺成/云.3.4产品product完成热灌装、封靛工序的瓶装饮料，3.5成晶11nishedPrOdUCt经过冷却机冷却后的产品(3.4).3.6合格成品qua1.ifiedfinishedIrOdUet外表面温度、密封性、外观质赋合格的成品(3.5)。3.7成品合格率qua1.ifiedfinishedp11*ductrateK冷却机稳定生产时，合格成品(3.6)数量与成品(3.5)总数量的百分比。注：耳抵我示。3.8倒瓶率Ixitt1.cpouringrateD冷却机稳定生产时,倒瓶数和成品(3.5)总数的百分比。月麻示。3.9产品捐耗率productattritionrate冷却机植定生产时，损坏的产品（3.4）数吊马总产品（31）数录的百分比,注；RNft示.4型号'型式'基本参数及工作条件4.1型号冷却机型号嫡制方法如下:P1.-设计顺序代号：依次用英文字母A、B,C表示，第一次设计无项序代号；颤定生产能力,单位为腋每小时：型式（4.2）:冷却机代号，示例：P1.30000表示生产能力为3000磁每小时的三温区段冷却机，第一次设计.4.2型式冷却机型式按冷却溺度区段分为：二.温区段冷却（八）、四湖区段冷却（B）、五温区段冷却（G以此类推。4.3基本参数冷却机基本参数如下：a）额定生产能力；瓶/h:b）冷却温度区段：个：O适用械型尺寸范树（最大、最小史径或对角线长度和高度）：mm;d）额定功率：kW；e）额定电压、频率：V、Hz;0外形尺寸（长、宽、高）：mm;g）质量：kg.4.4主要结构冷却机主要结构如下：a）输送装置：b）喷淋装置：c）热交换装置：d）水泵管路系统：e）电气控制系统，45工作条件4.5.1 工作环境温度5C35C.海拔高度不应大于100O1.IU4.5.2 产品的密封性和外观质量应符合G1.VT38,KM的规定.4.5.3 产品直立桧定比不应小于。.27,注；产&立'上做比是指产品H汨计的取心在其水平影酊的投影点到易ff步向支水或期版限与产品Iti时的由心点到水平底面的距态之比.4.5.4 产品外衣面温度不应大T95'C.4.55喷淋水应符合卜列规定：a）应符合GB5749的规定：b）息理度（以CaCO3计）小于MOmg/1.;c）压力为0.2MPa-0.3MPa;d）流盘应满足冷却机的要求.4.5.6 热交换装巴使用的饱和蒸汽工作压力为03MPa-0.5MPa.4.5.7 热交换装置使用的冷却水与喷淋水的淑差为7b9C工作压力为0.3MPa-0.5MPa.流锻应满足冷却机的要求.4.5.8 制系统供给压缩空气气源压力为0.5卜很广-0.6!4a.压缩空气污染物净化等级为：压缩空气的净化等线GBT13277.1-2023|4:4:2.4.5.9 外接电源电压与额定电压的偏差应保持花±10%的范用内.4.5.10 冷却机的工作间应符合GB1.2695fi!GB14881的规定。5技术要求5.1 基本要求5.1.1 冷却机应符合本文件的规定，并按规定程序批准的图样和技术文件制造，1.1.1 却M1.转应平稔，运动零、部件动作应灵敏、协调、准确，无卡阳和异常再响。5.1.3 冷却机的气路、洞沿系统应通畅、控制灵活、无泄漏，喷淋水输送管路、饱和蒸汽输送管路、冷却水输送管路应经耐压试验，在工作压力下应通畅、控制灵活、无泄漏。5.1.4 冷却机的喷头应可拆卸清洗，5.16 冷却机应做空运特试验，连续空载运转时间不应少于4h.冷却机运行正常，5.17 能要求5.17.1 却机的生产能力应达到额定生产能力要求，连线生产时生产效率不应低于95%,5.17.2 格成M应符合下列规定：a）成品冷却后外衣面温度不应大于设定温度；b）成M不应有明显的变形和划痕，经密封性试验应无泄漏。注：采用玻球幅为包装容器的成品无变形要求，5.17.3 品合格率应大于99.5%,5.17.4 倒瓶率不应大于0.05%.525产品损耗率应符合卜列规定：a）采用玻房瓶为包装容搭的产品损耗率不应大于02%：b）采用铝械为包装容器的产品损耗率不应大于0.隔；O采用塑料瓶为包装容洪的产M损耗率不应大于0.15%。5.17.6 冷却机空载运行时噪声（声压级）不应大于80dB（）.5.18 气安全要求5.18.1 却机各电气控制系统应符合GB,b5226.1-2019的要求.5.18.2 却机控制系统有关安全部件的设计应符合GB/T16855.1-2018的规定,性能等娘(P1.)应符合GB"16855.1-2018表2中C级的规定5.18.3 动力电路导线和保护联结电路间郎加DC5。Ov时洒得的绝缘也吼不应小于1MQ,5.3.4冷却机所有外需导电部分应按GB/T5226.1-2019中8.2.1的要求连接到保护联络电路上接地端子或接地触点与接炮金屈例件之间的连接，应具有低电机值，其电阻值不应用过0.1Q.5.3.5 冷却机的动力电路导线和保护联结电路之”受个.少Is的耐压试验，无闪络击穿现象.5.3.6 电气杷防于等级应达到GB“4208÷2OI7中规定的IP54防护汲别.R拒水接触区、飞战区的电气元件防护等班应达到GB/T4208-2017中规定的IP65K护级别。5.3.7 光柑、防护网、安全门的工作状态应由冷却机的安全系统监控；当打开光栅、防护网、安全门时.应却过闲寓动力源停止冷知机运行。5.3.8 冷却机的2件功能嬖求和设i1.原则应符合GB/T16754的规定.5.3.9 冷却机位次葭符合GBTT19670规定的防止意外,1"JJ的各种内置安全搭渔.5
